Symptom Troubleshooting [Engine Control System MZR 1.5]
›
Quick Diagnostic Chart
Quick Diagnostic Chart

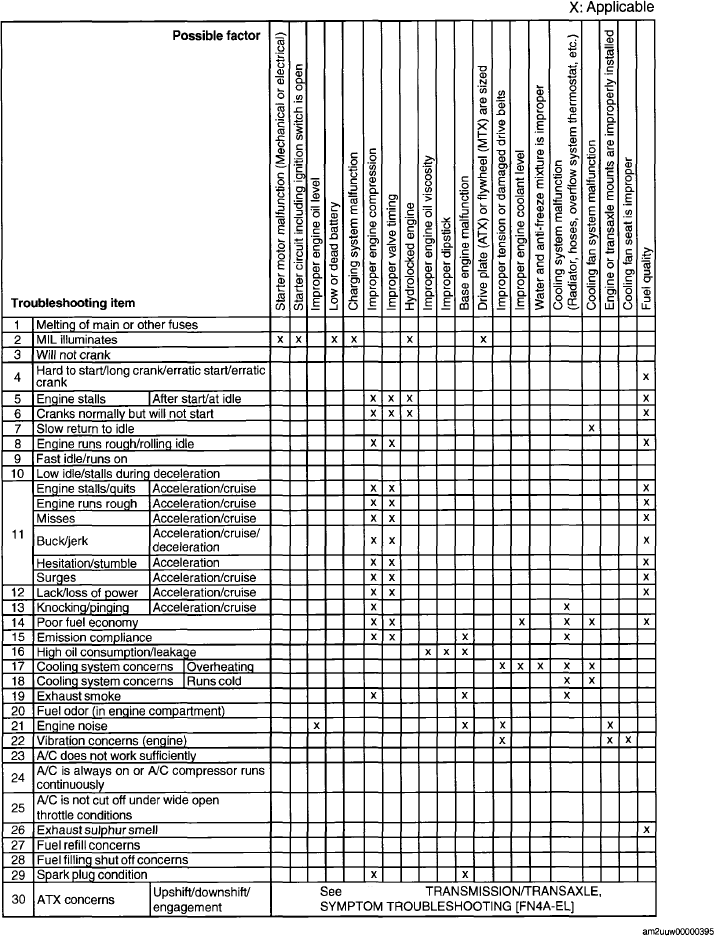

Fig 1: Quick Diagnostic Chart (1 Of 4)

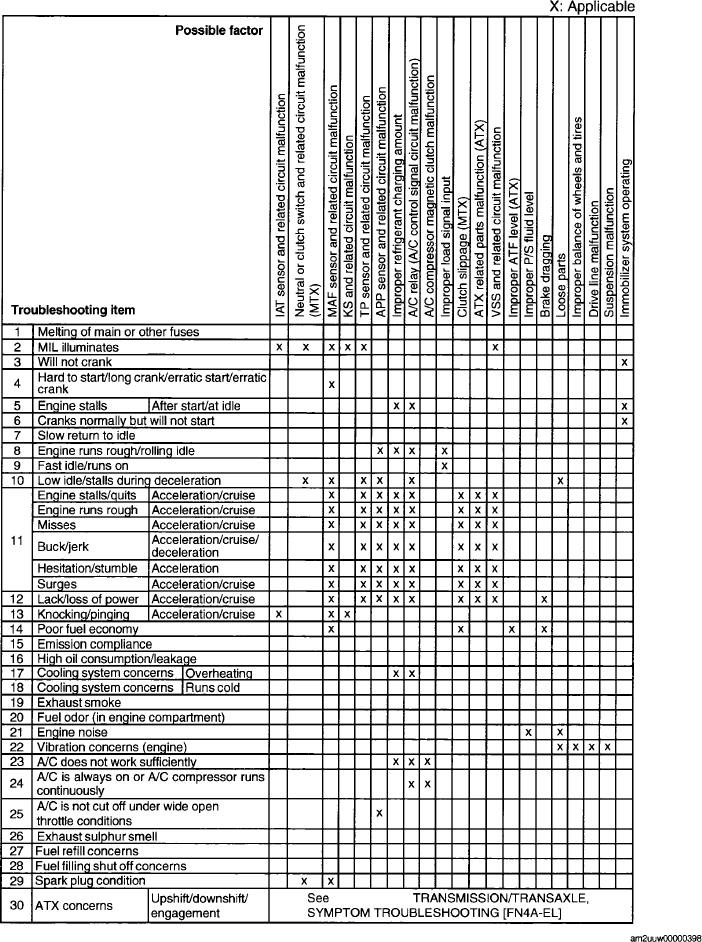

Fig 2: Quick Diagnostic Chart (2 Of 4)

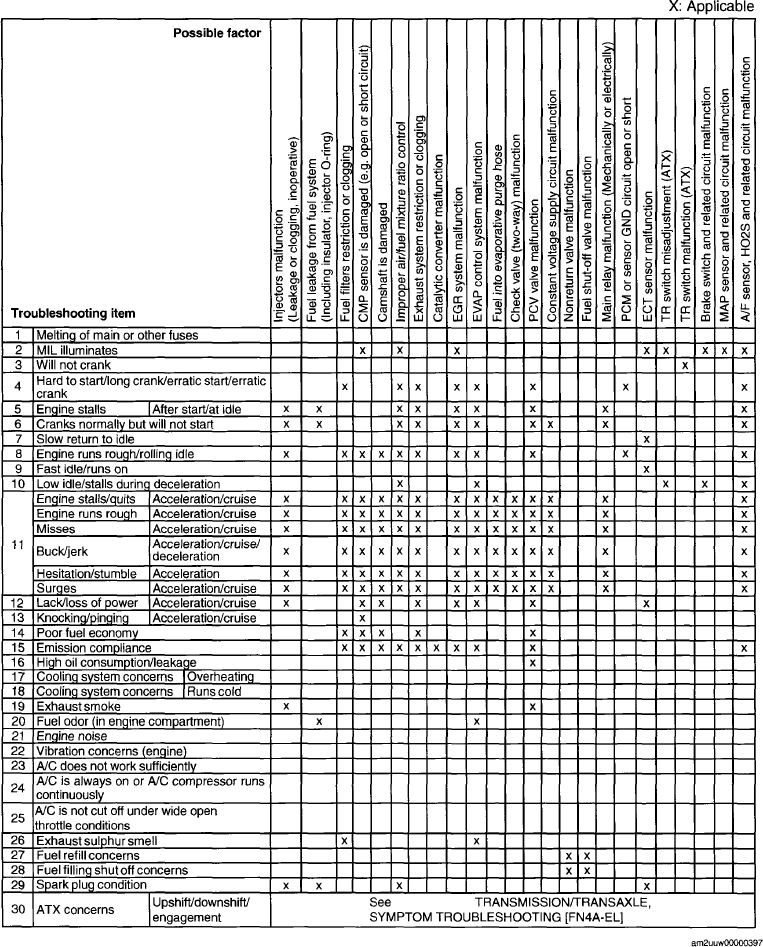

Fig 3: Quick Diagnostic Chart (3 Of 4)

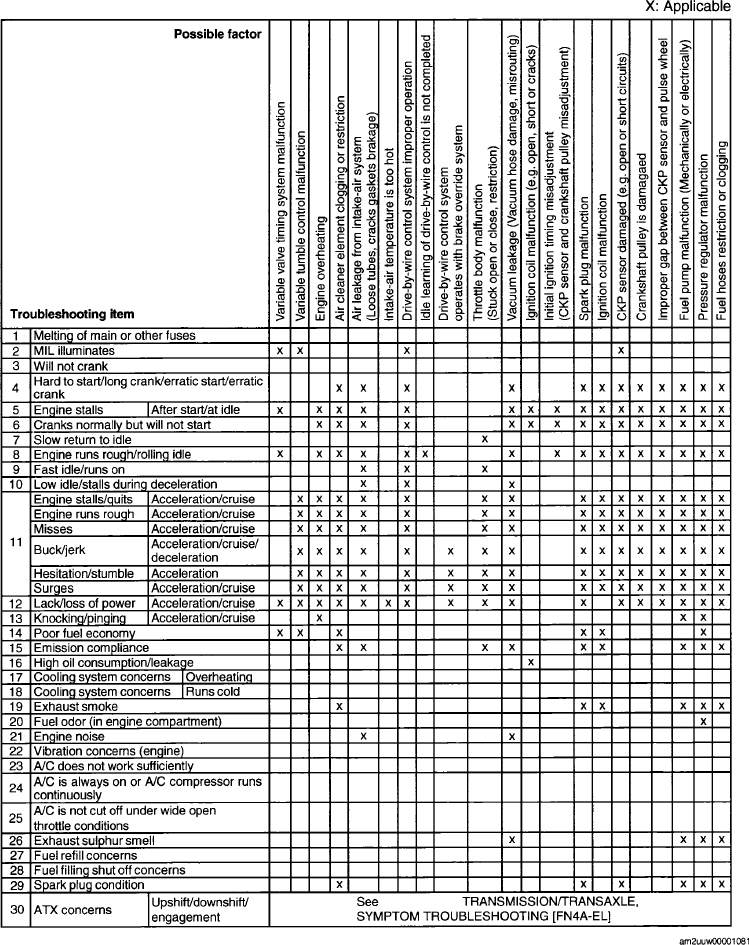

Fig 4: Quick Diagnostic Chart (4 Of 4)
