Control System (MZR 2.5)

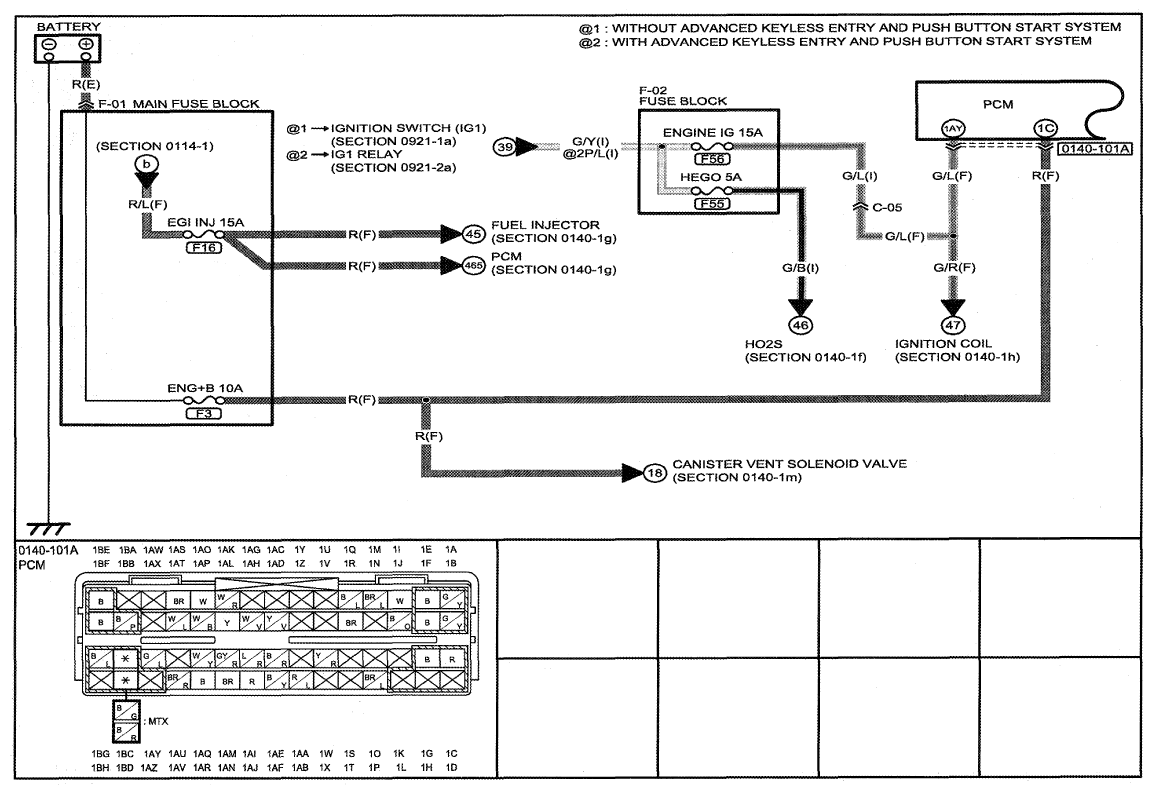

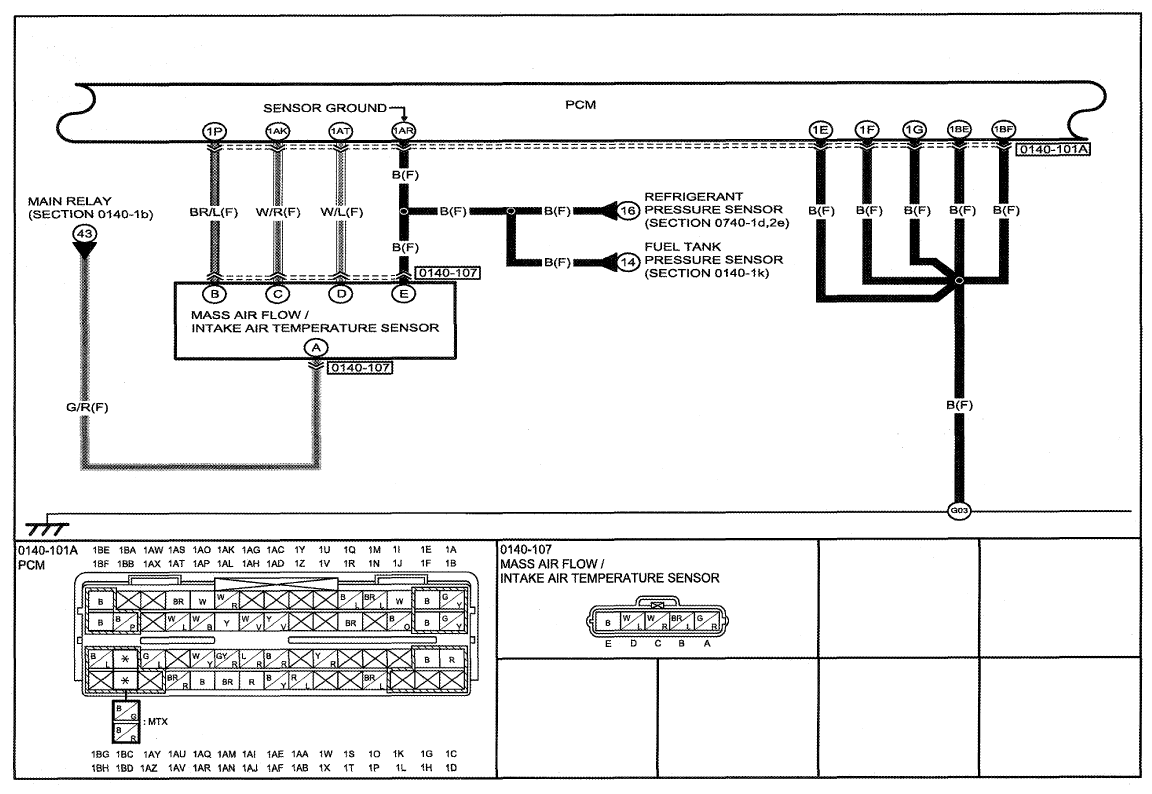

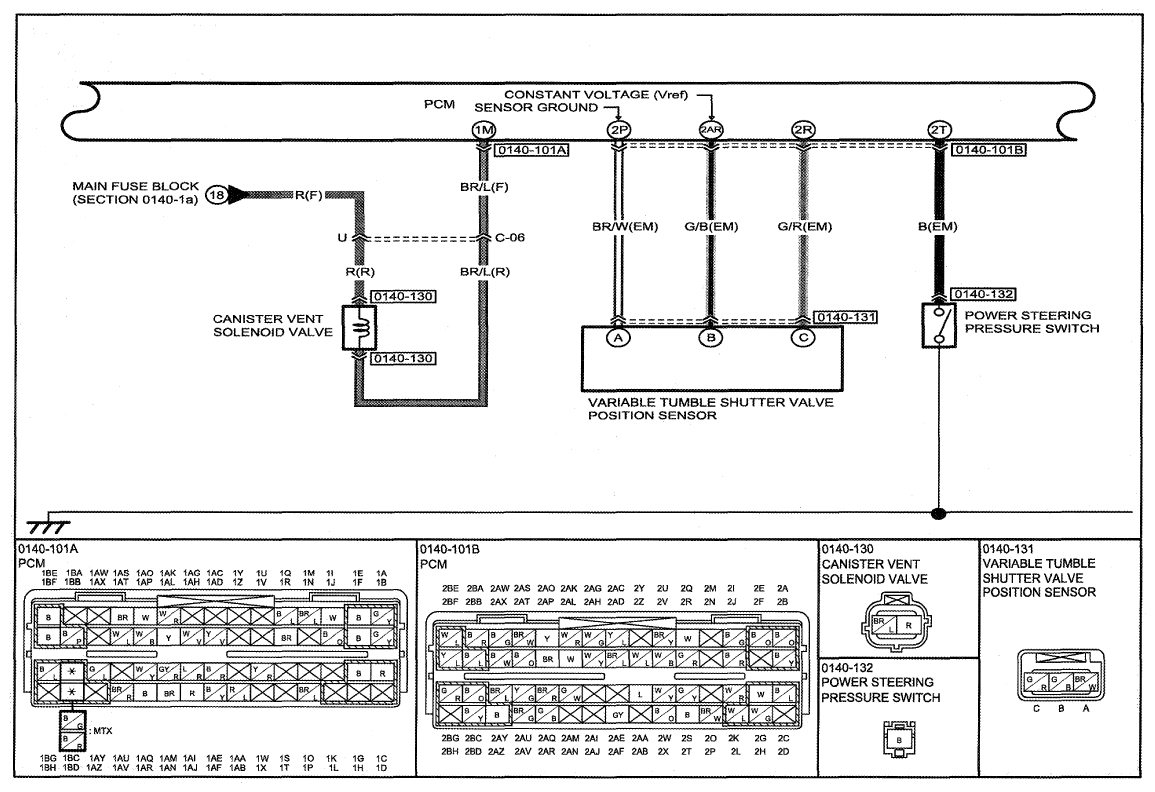

Fig 1: Control System (MZR 2.5) Wiring Diagram (0140-1a); 1 Of 2

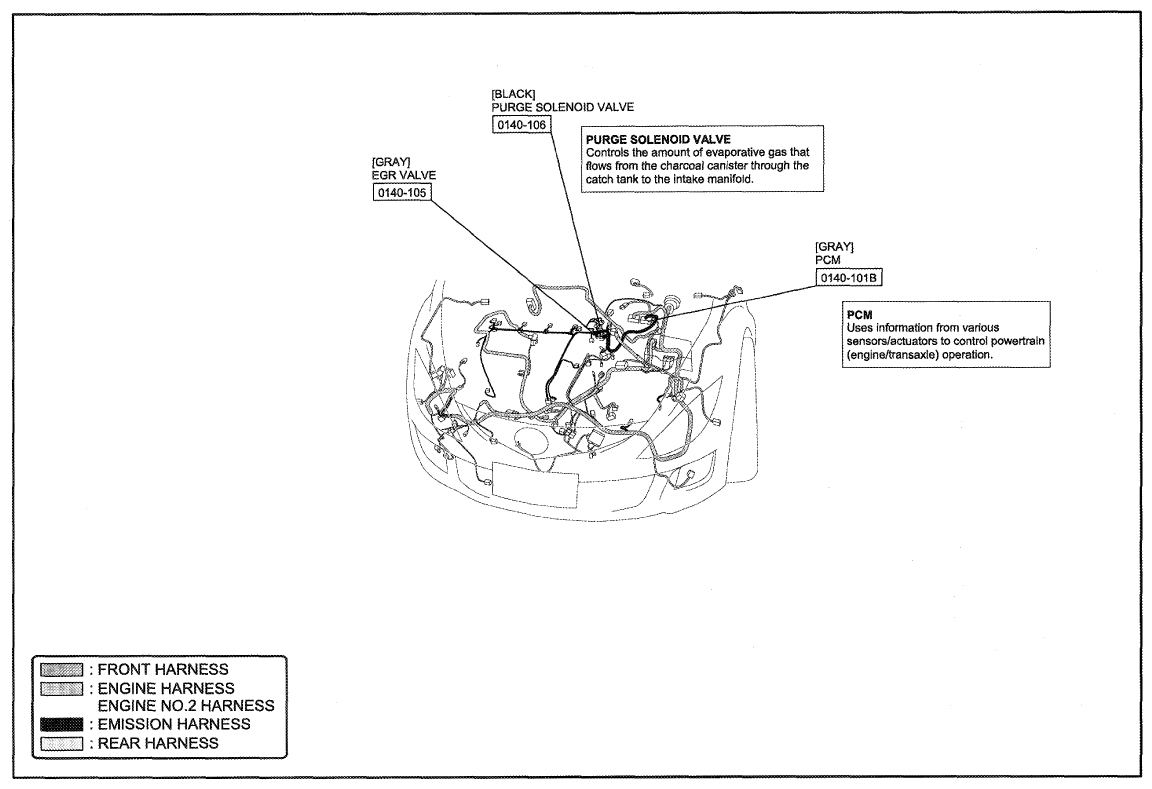

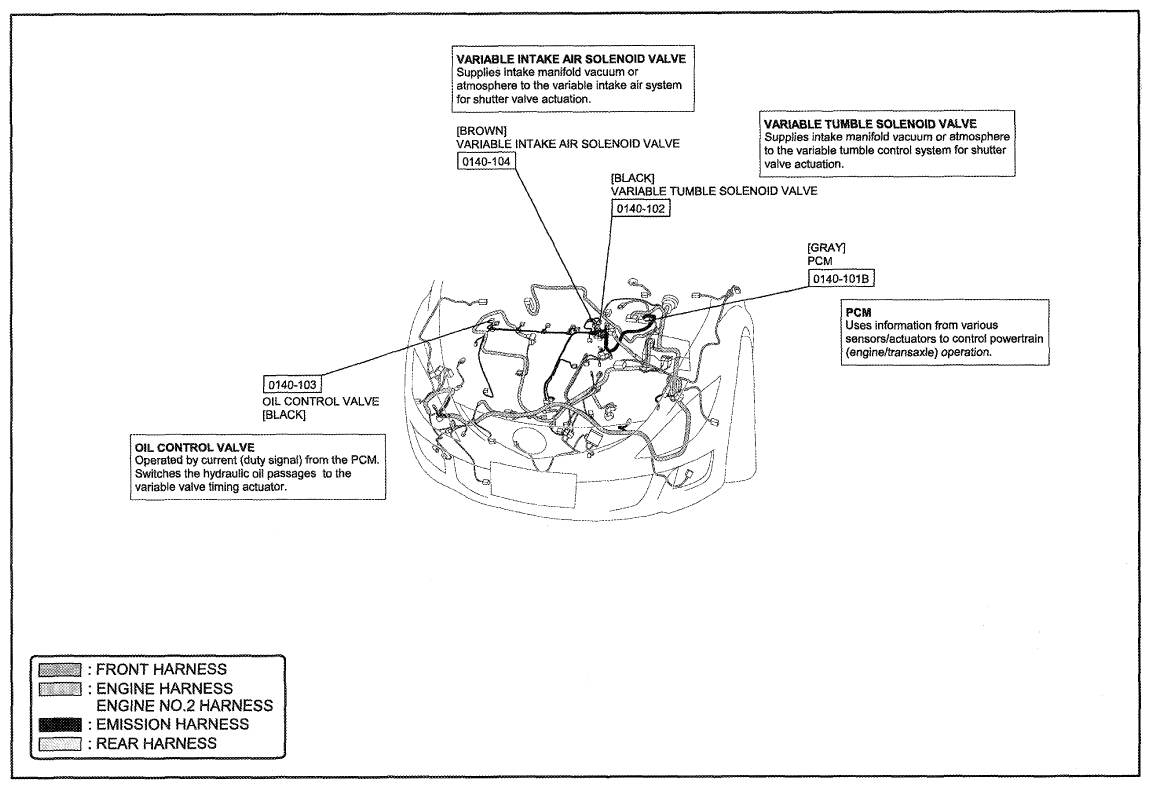

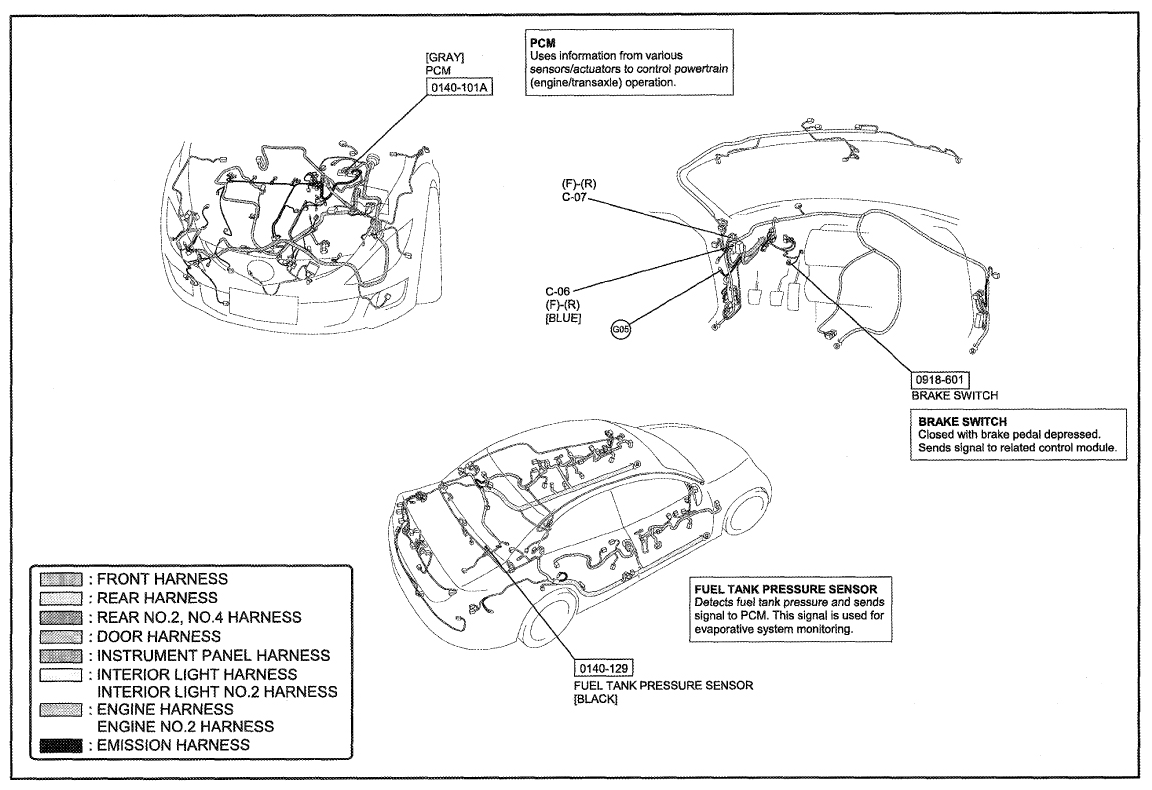

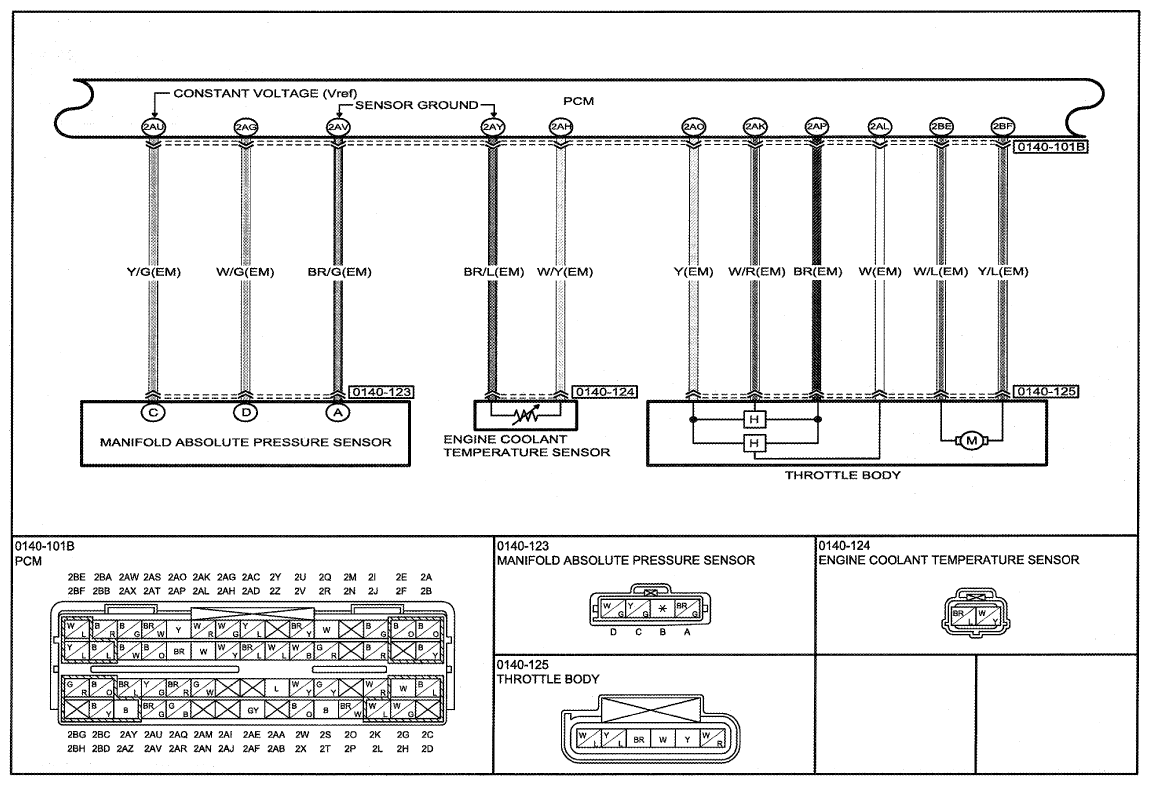

Fig 2: Control System (MZR 2.5) Wiring Diagram (0140-1a); 2 Of 2

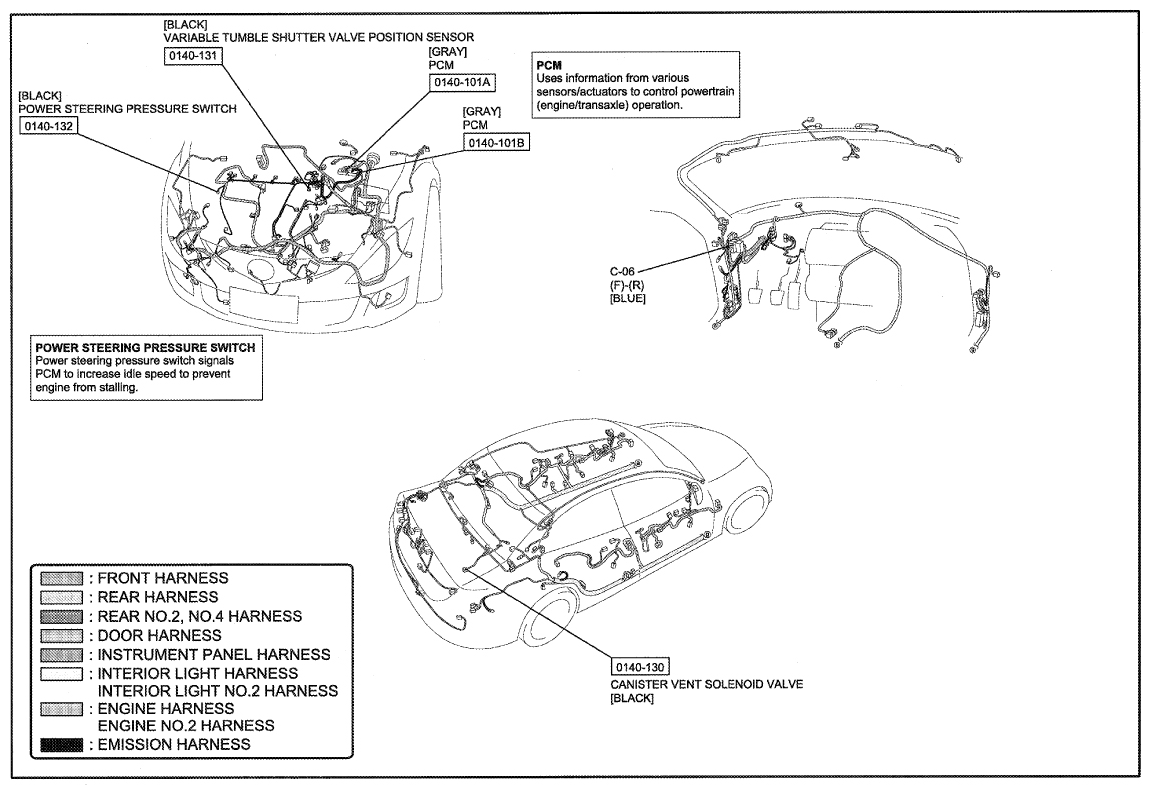

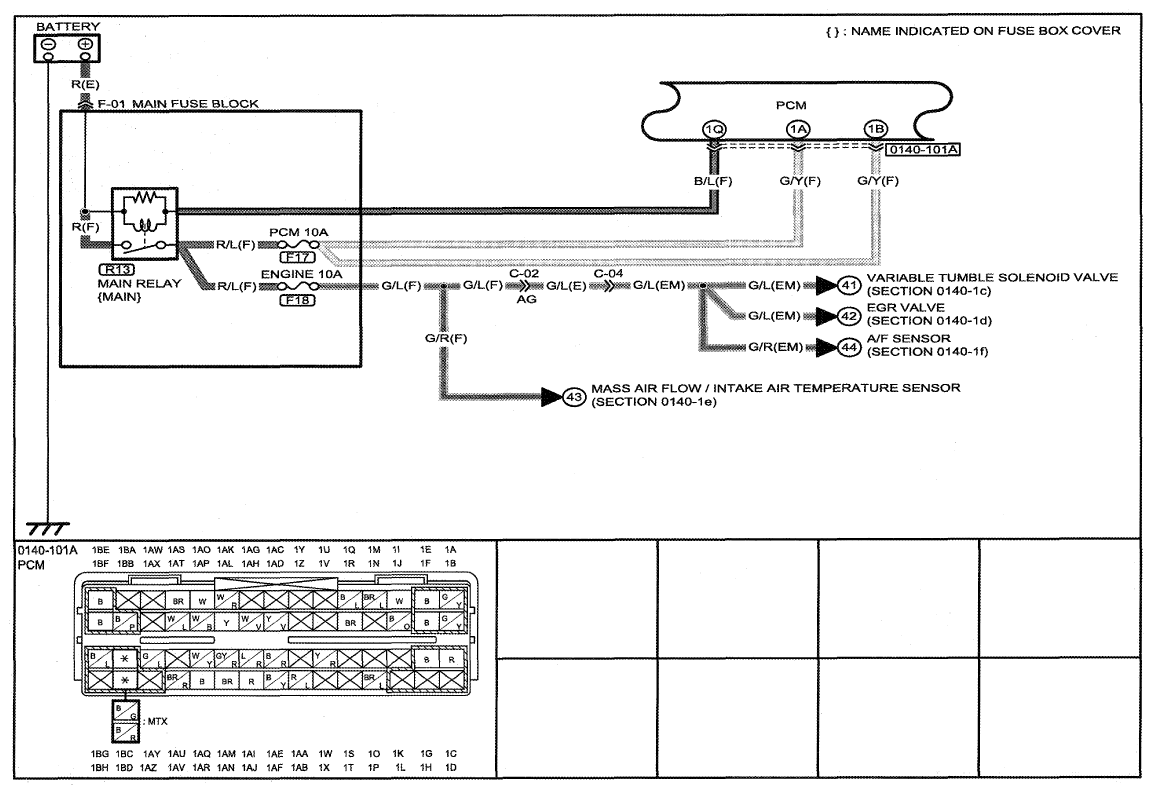

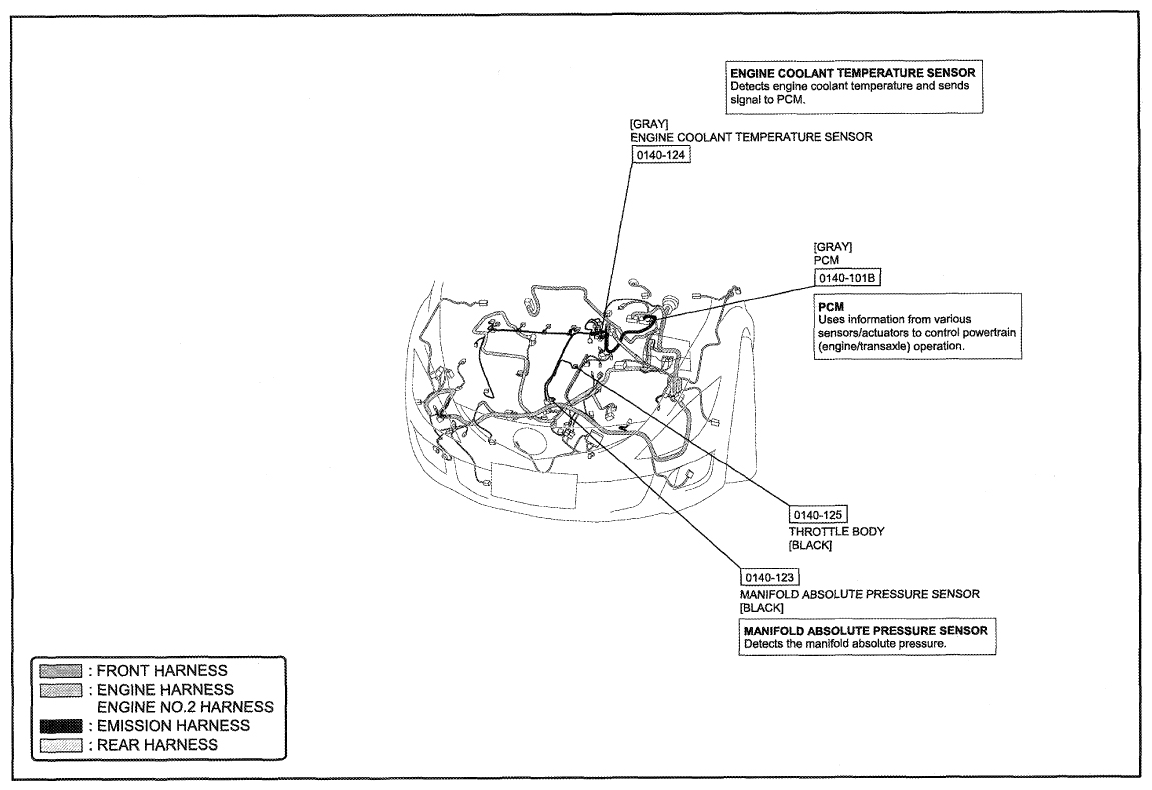

Fig 3: Control System (MZR 2.5) Wiring Diagram (0140-1b); 1 Of 2

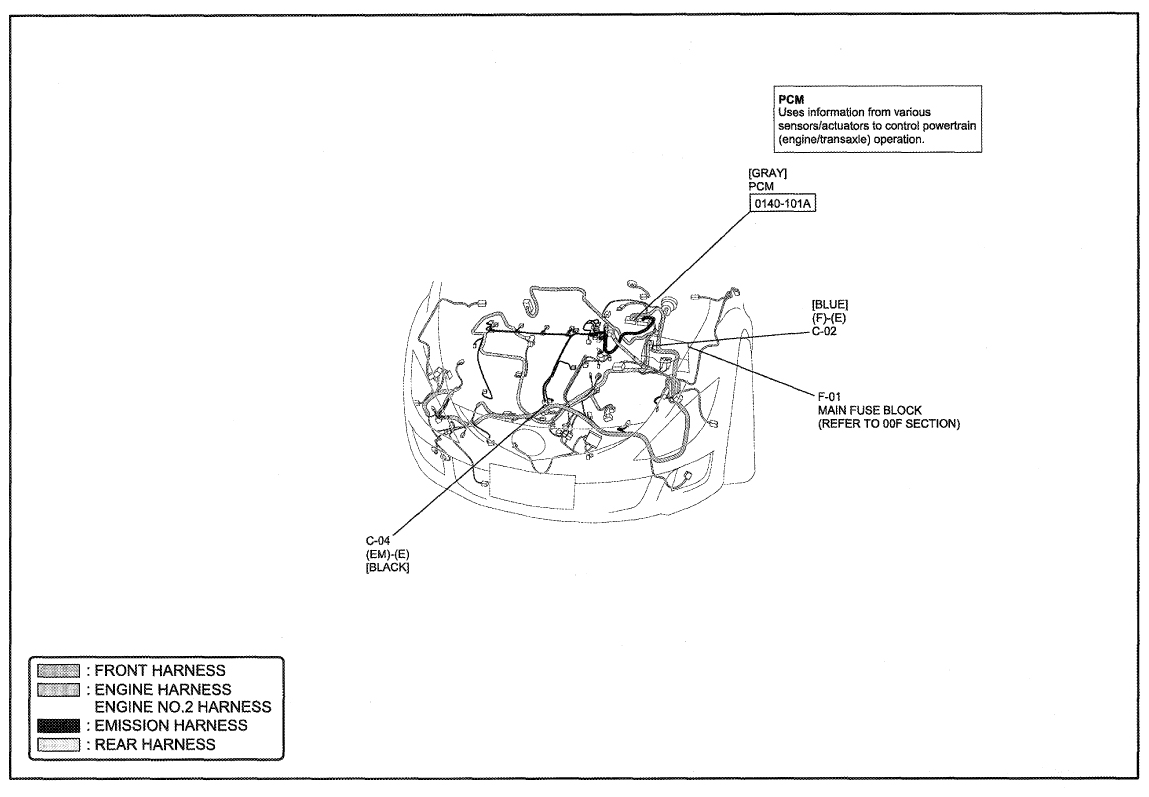

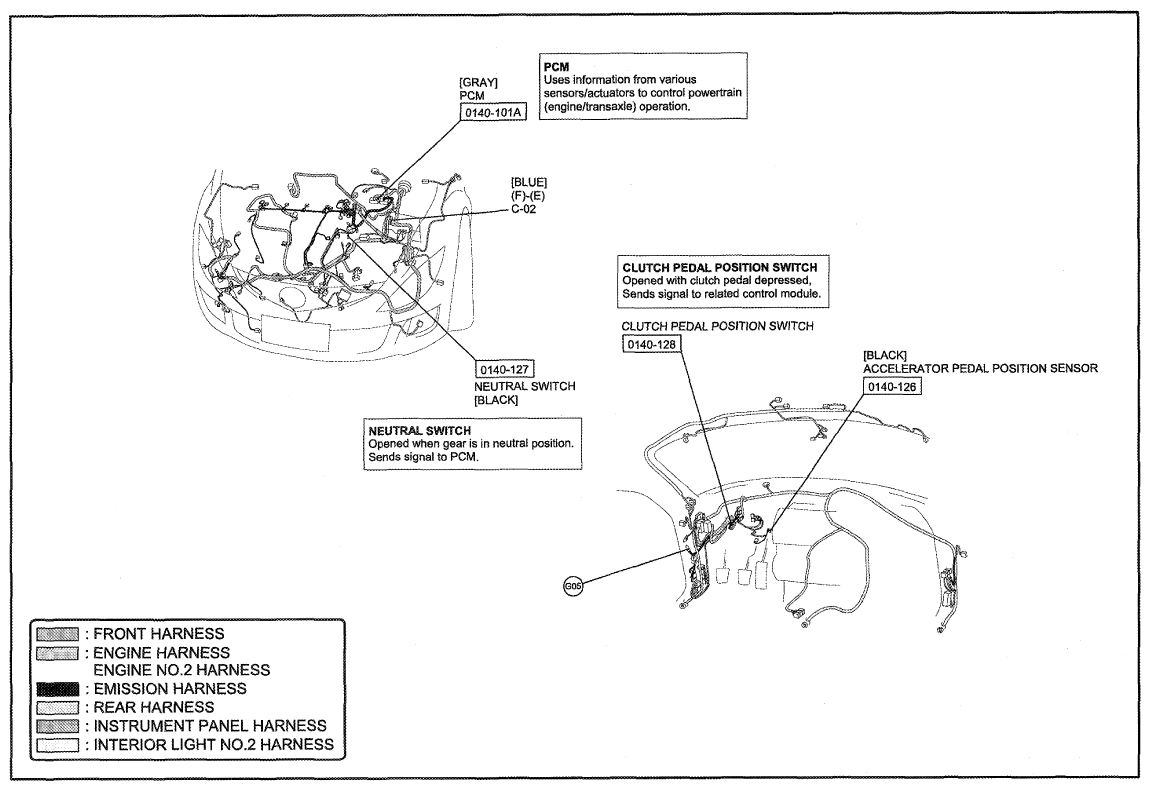

Fig 4: Control System (MZR 2.5) Wiring Diagram (0140-1b); 2 Of 2

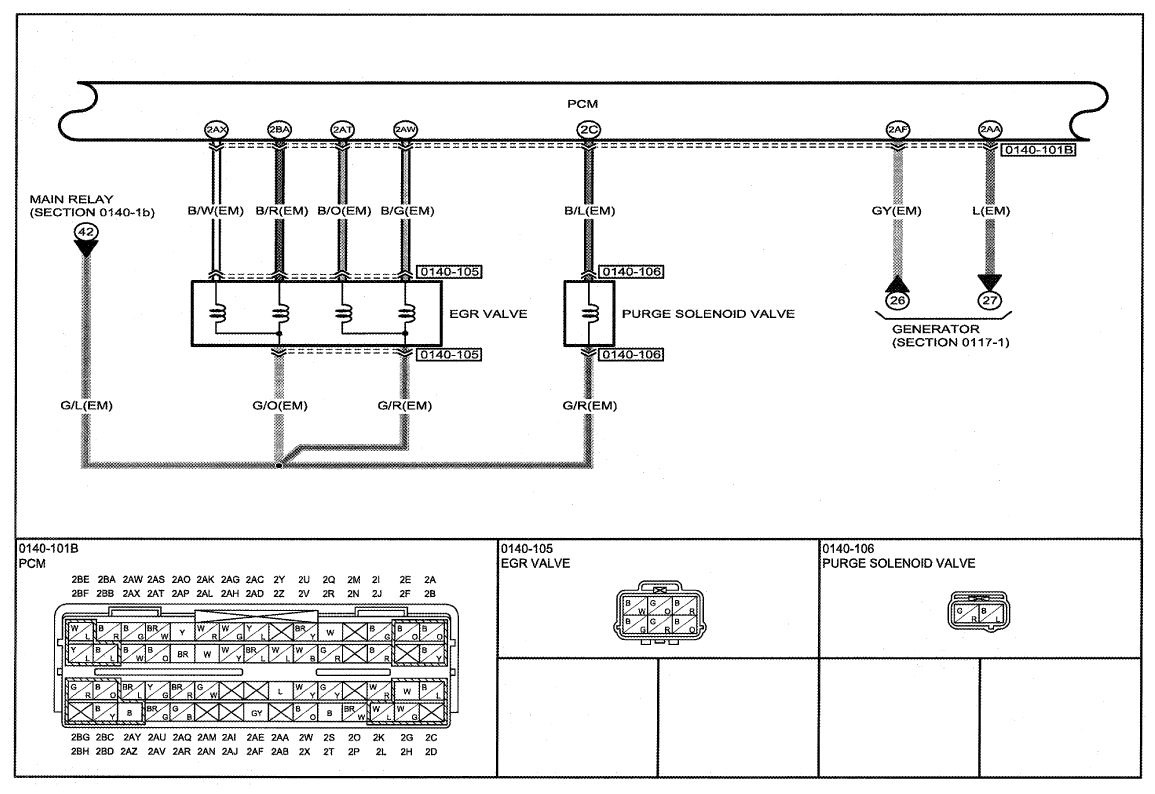

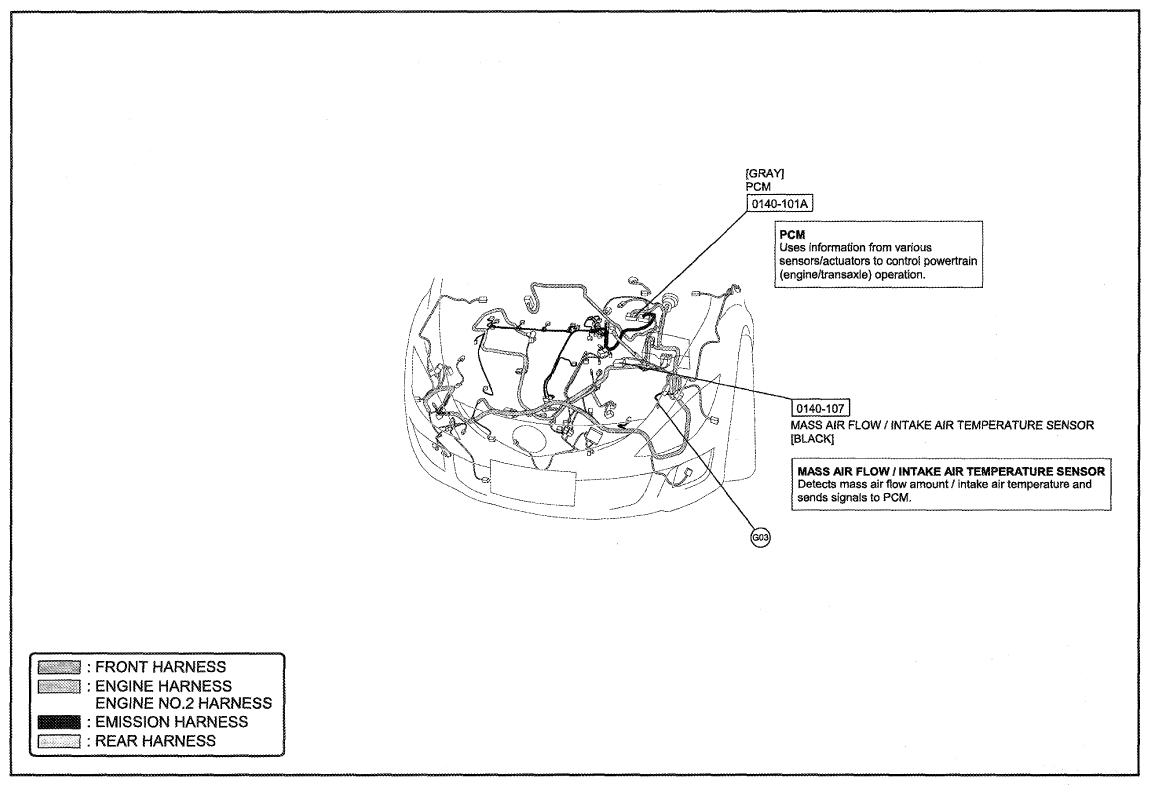

Fig 5: Control System (MZR 2.5) Wiring Diagram (0140-1c); 1 Of 2

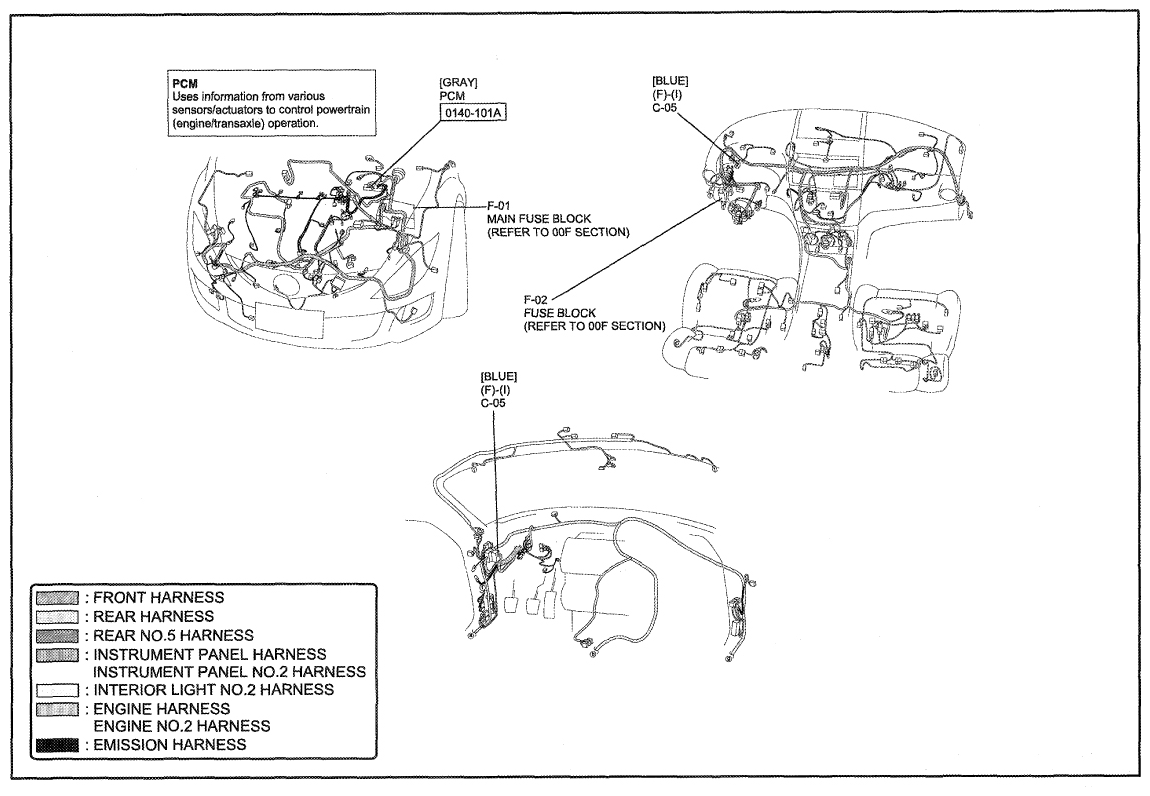

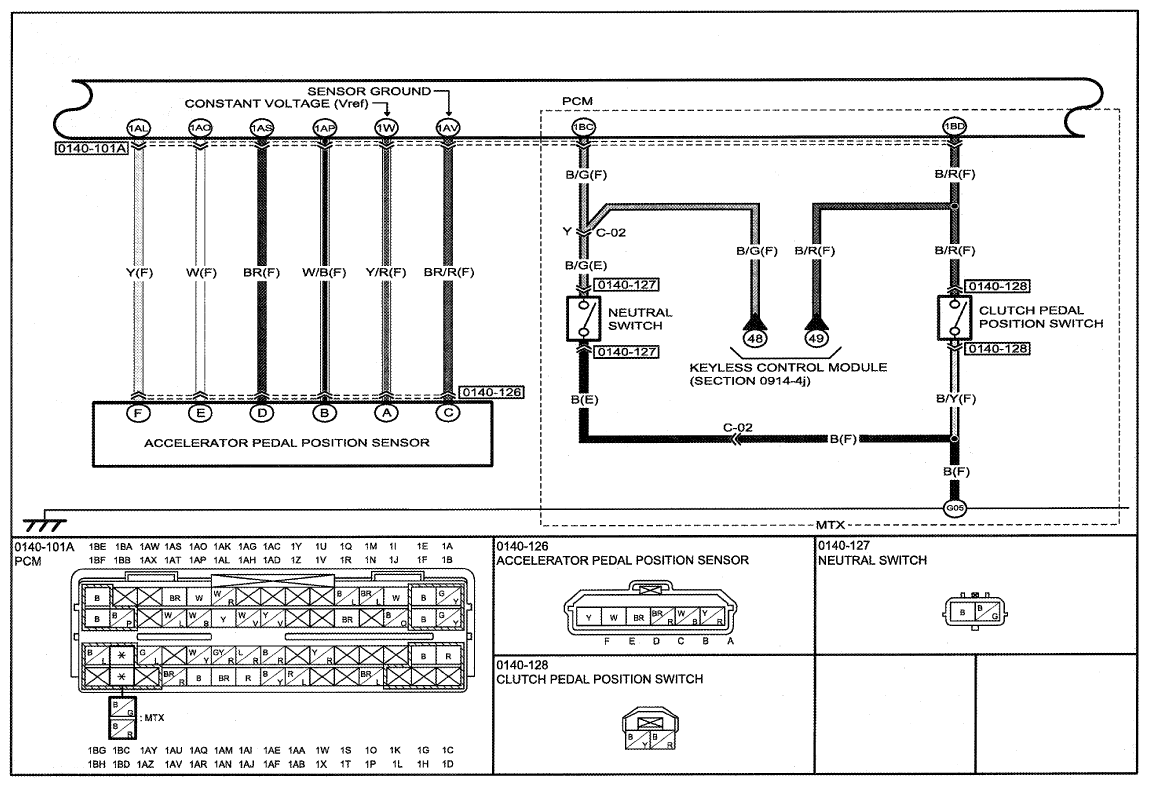

Fig 6: Control System (MZR 2.5) Wiring Diagram (0140-1c); 2 Of 2

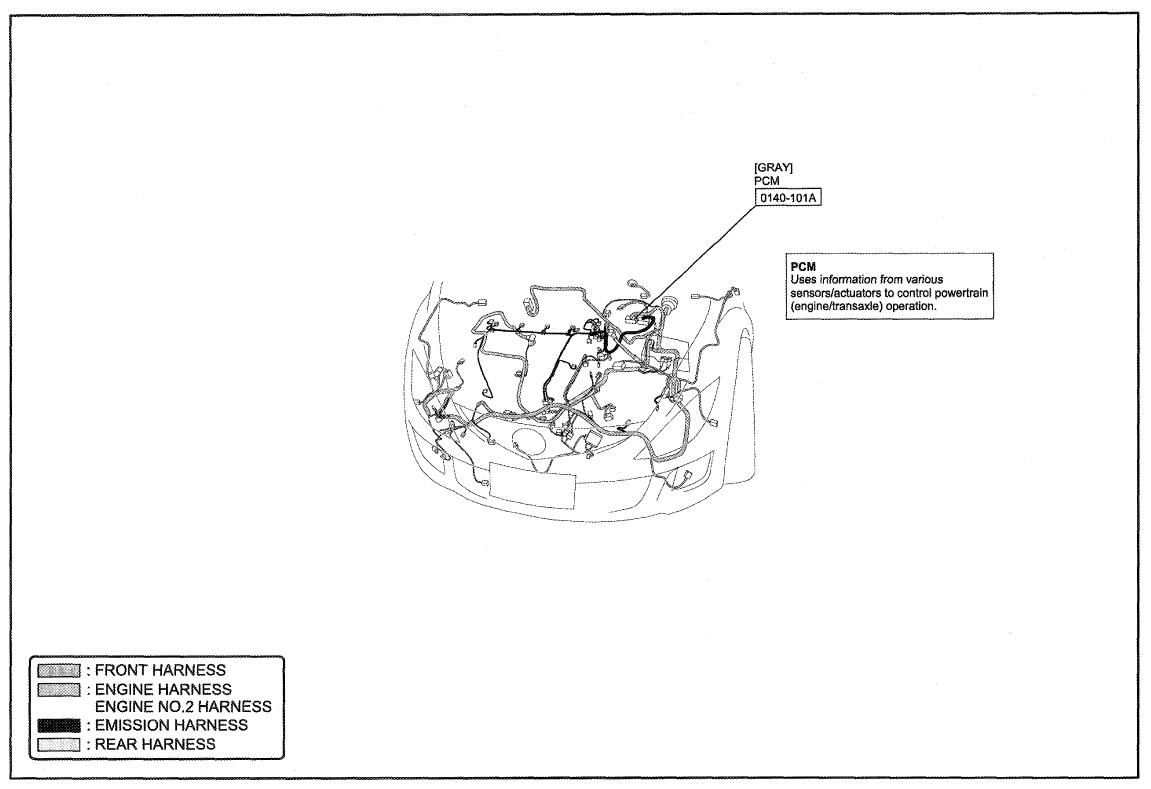

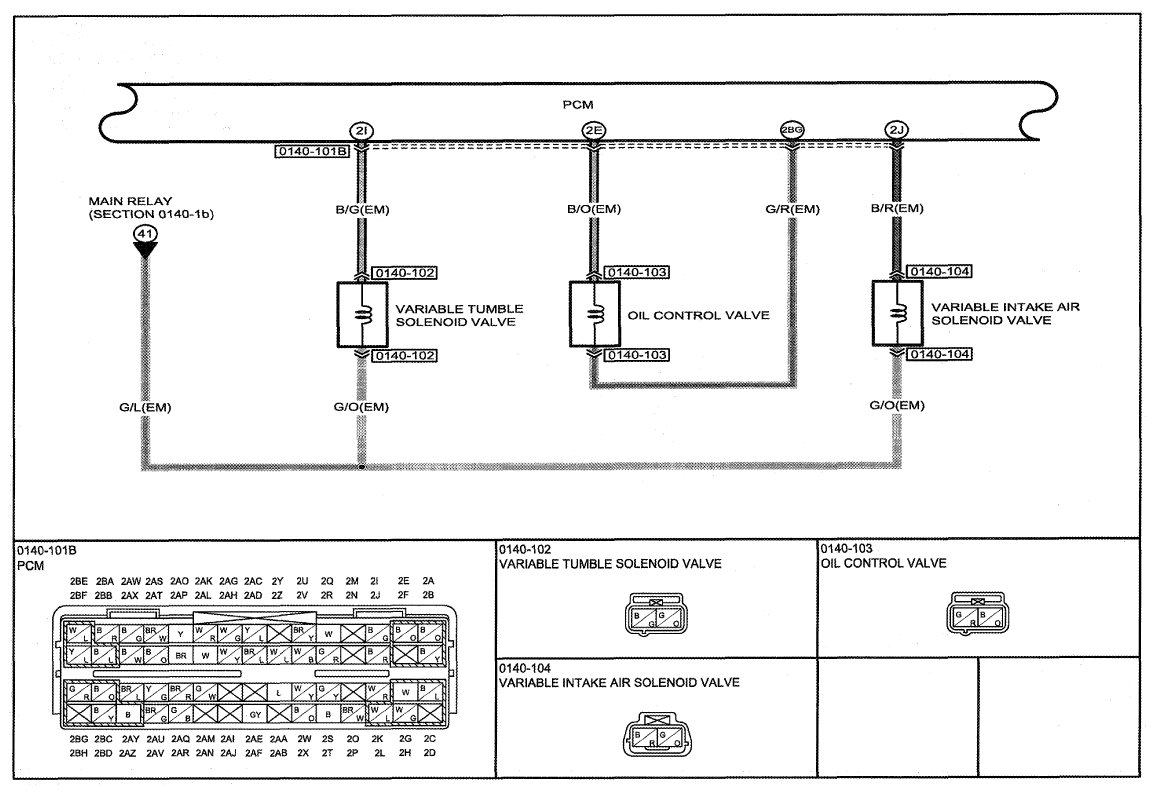

Fig 7: Control System (MZR 2.5) Wiring Diagram (0140-1d); 1 Of 2

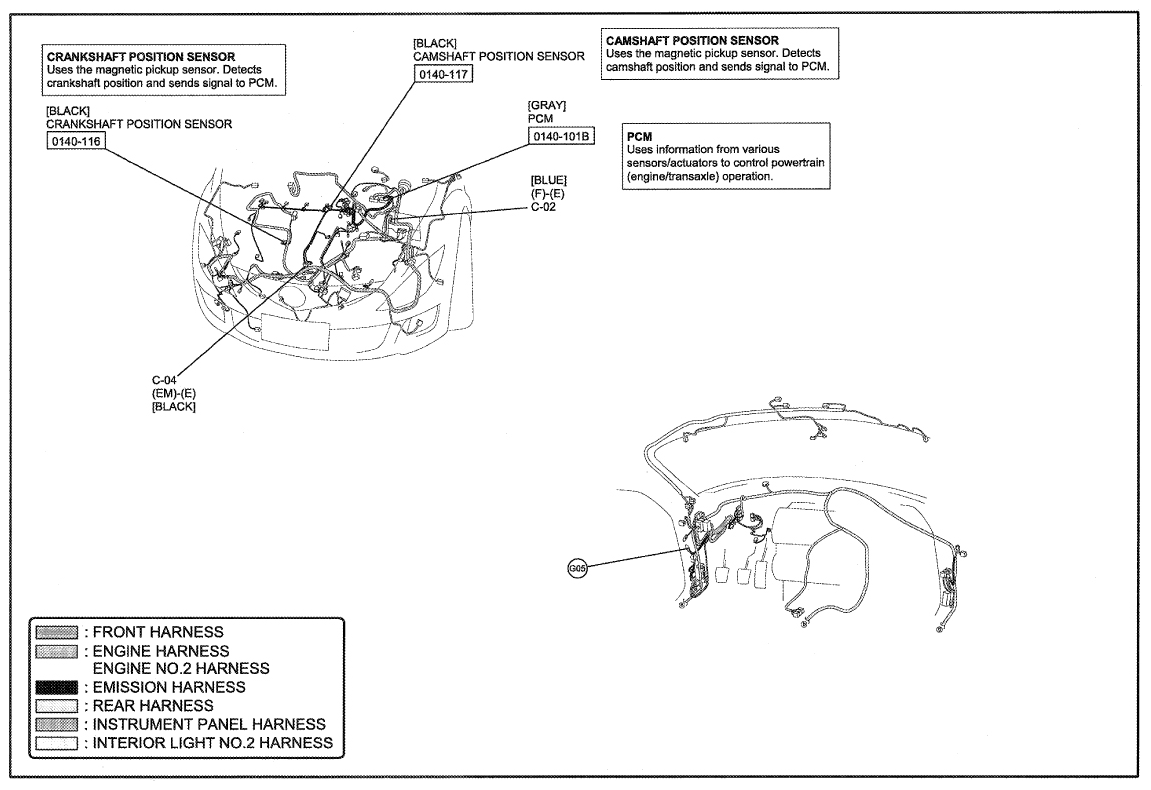

Fig 8: Control System (MZR 2.5) Wiring Diagram (0140-1d); 2 Of 2

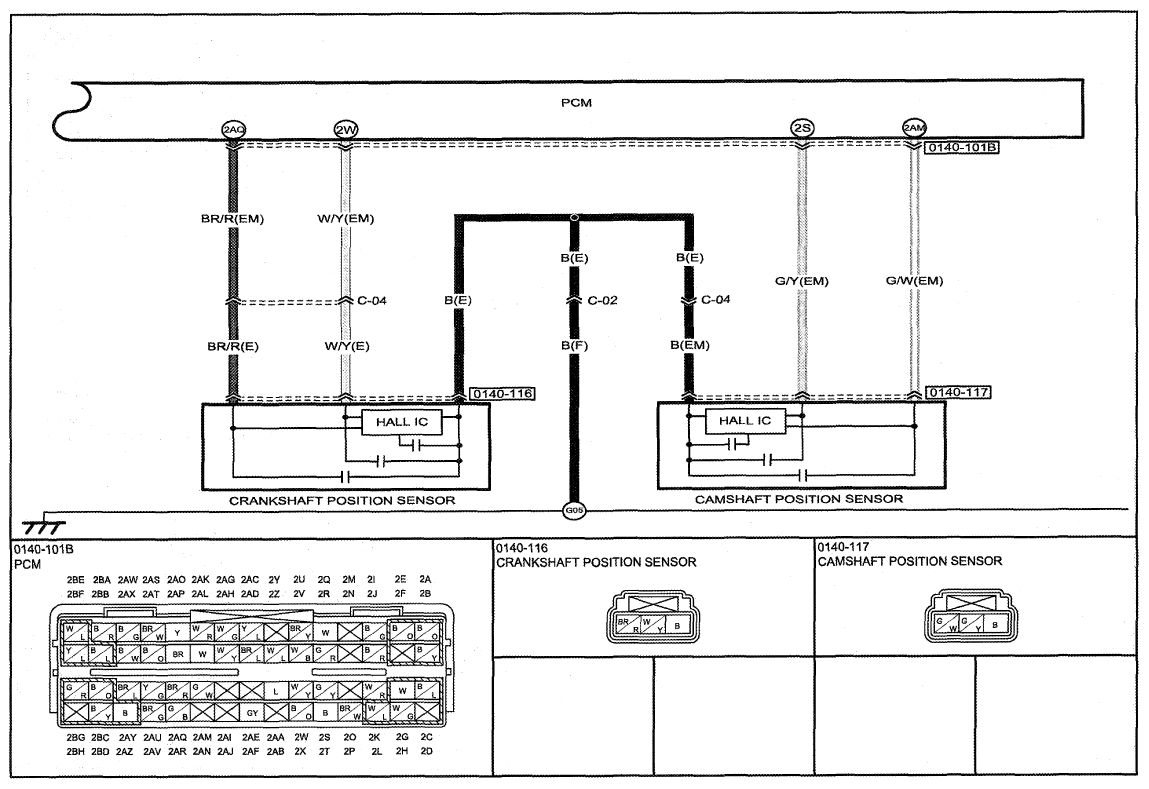

Fig 9: Control System (MZR 2.5) Wiring Diagram (0140-1e); 1 Of 2

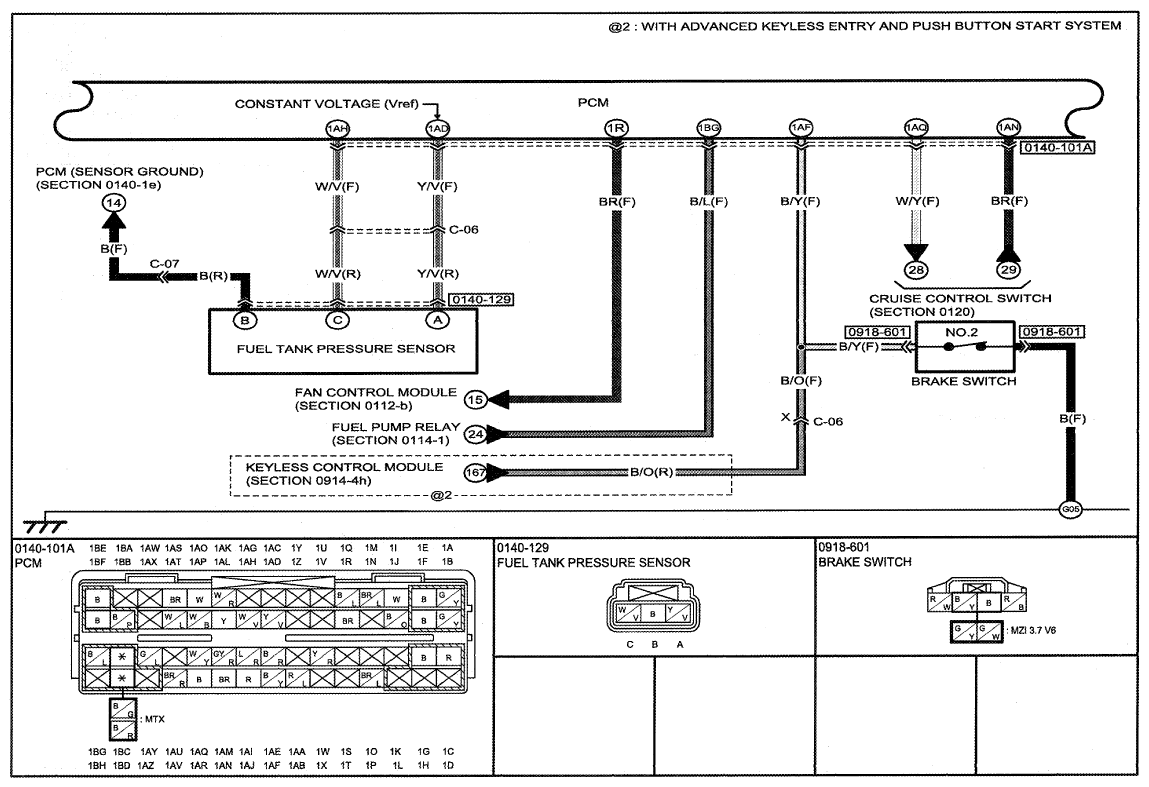

Fig 10: Control System (MZR 2.5) Wiring Diagram (0140-1e); 2 Of 2

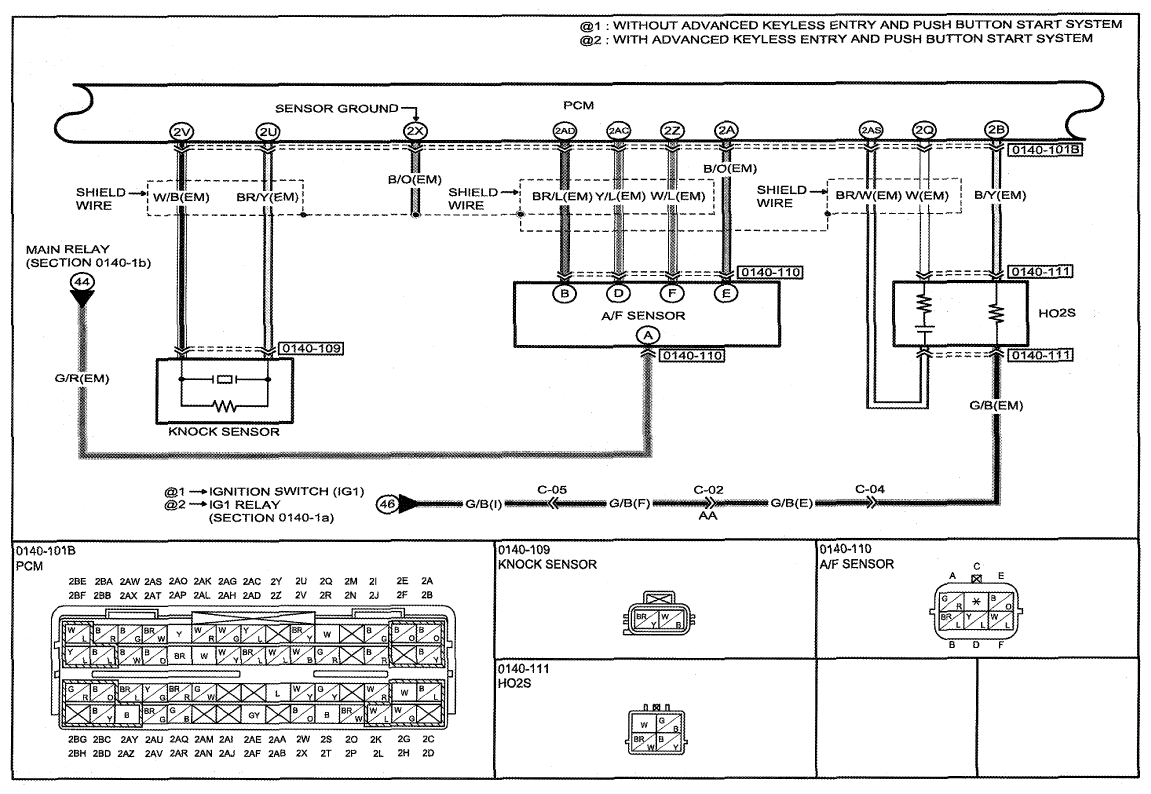

Fig 11: Control System (MZR 2.5) Wiring Diagram (0140-1f); 1 Of 2

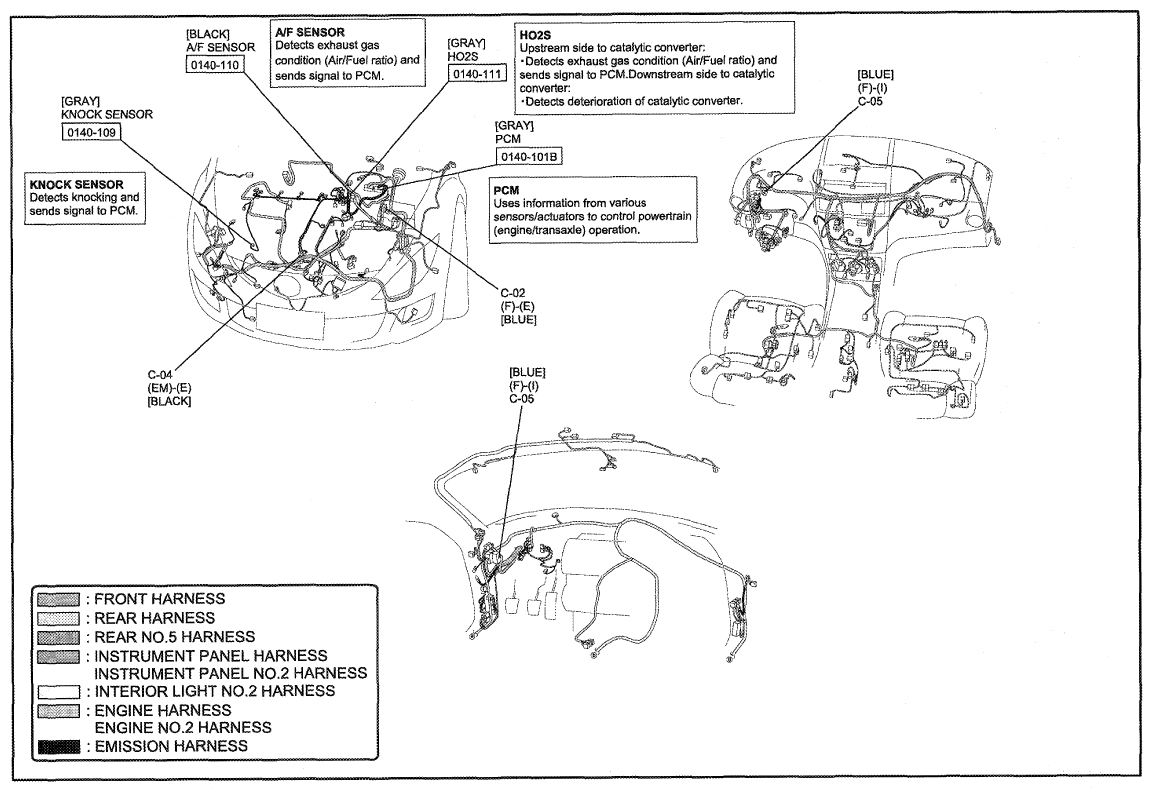

Fig 12: Control System (MZR 2.5) Wiring Diagram (0140-1f); 2 Of 2

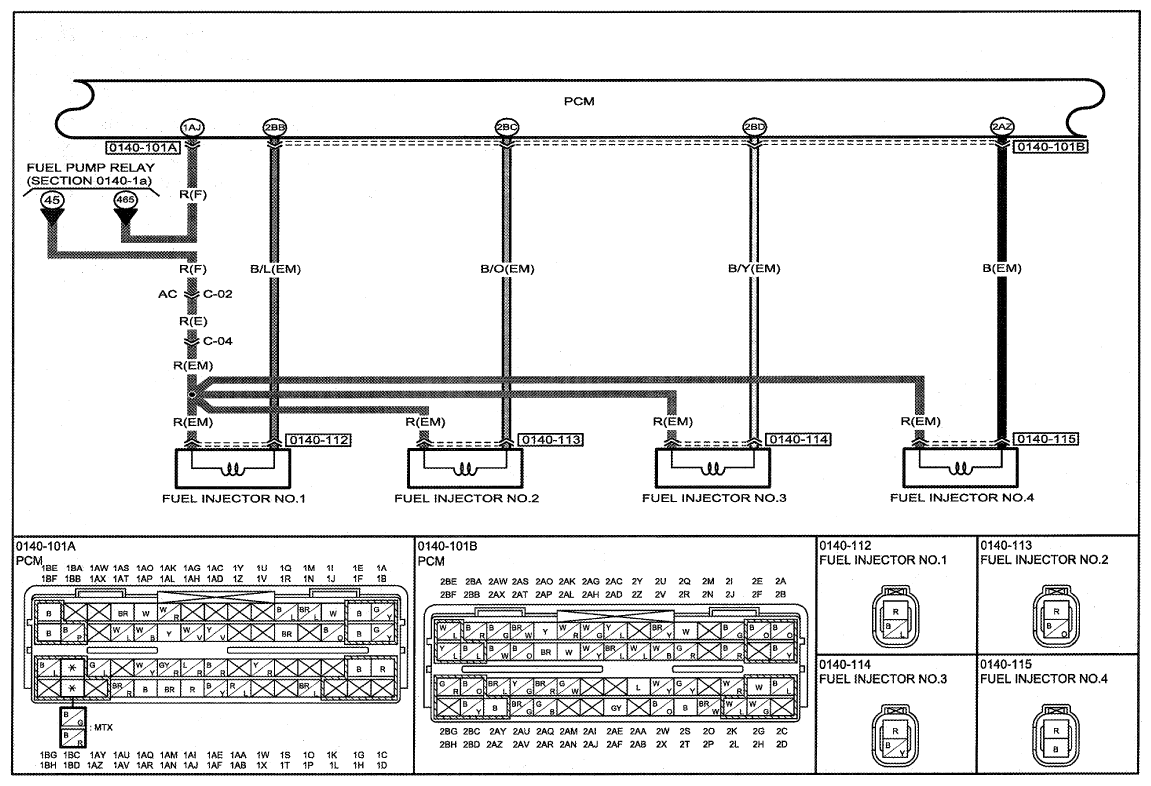

Fig 13: Control System (MZR 2.5) Wiring Diagram (0140-1g); 1 Of 2

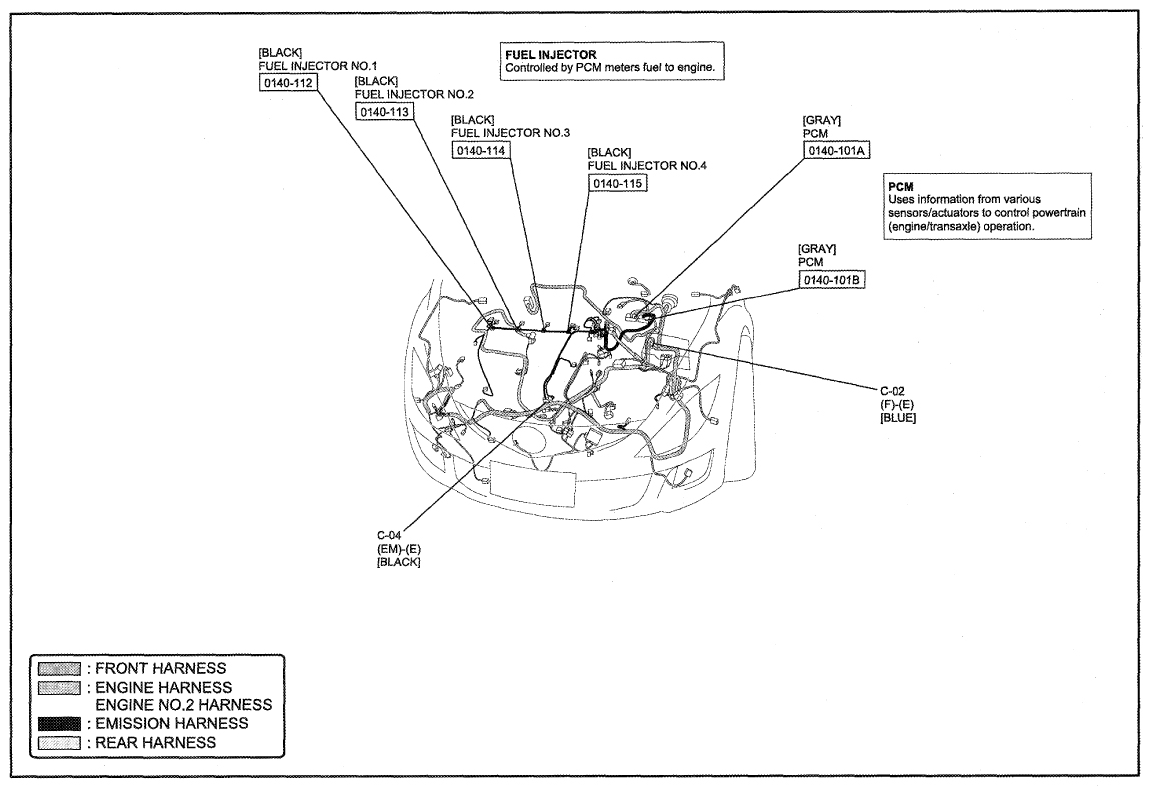

Fig 14: Control System (MZR 2.5) Wiring Diagram (0140-1g); 2 Of 2

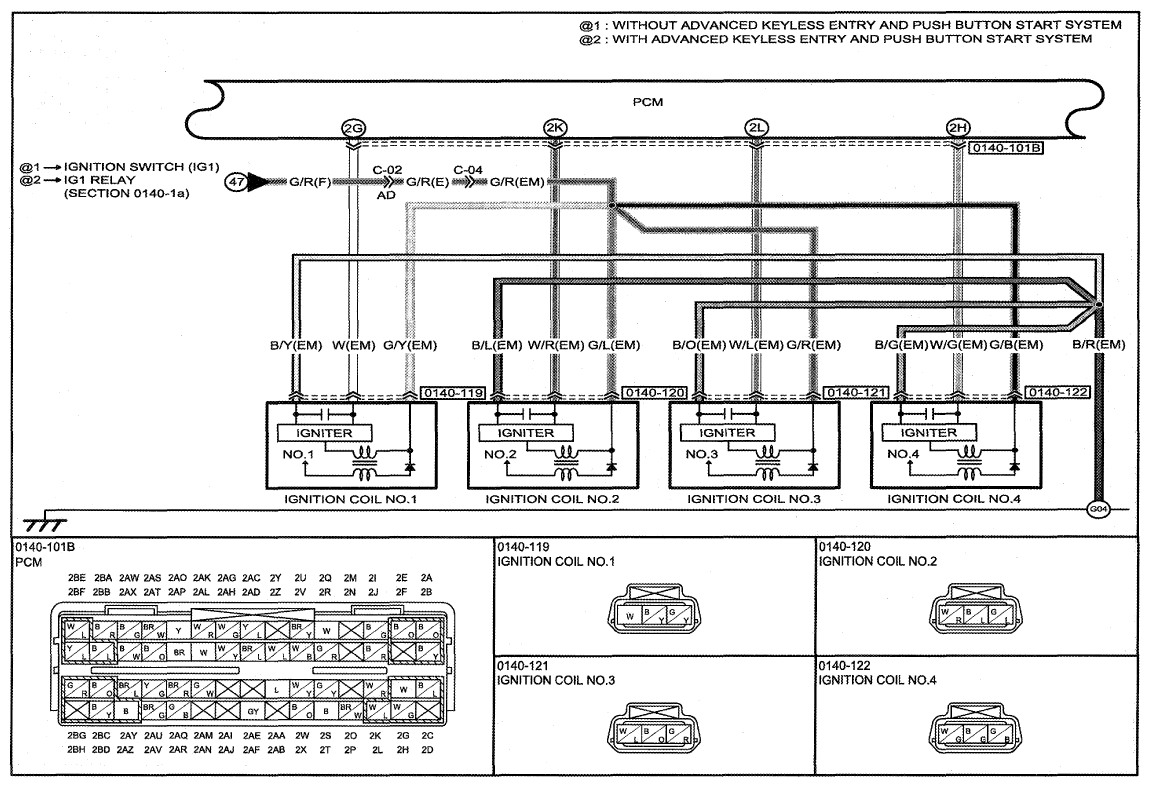

Fig 15: Control System (MZR 2.5) Wiring Diagram (0140-1h); 1 Of 2

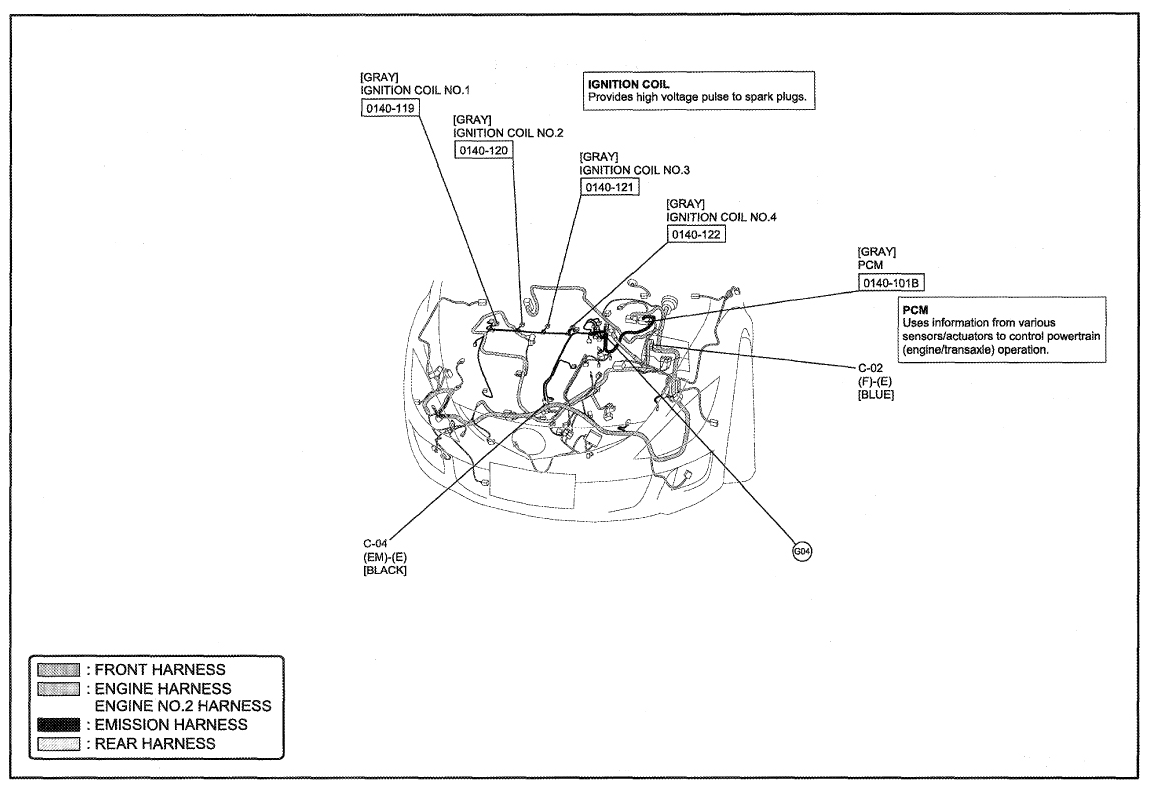

Fig 16: Control System (MZR 2.5) Wiring Diagram (0140-1h); 2 Of 2
Fig 17: Control System (MZR 2.5) Wiring Diagram (0140-1i); 1 Of 2
Fig 18: Control System (MZR 2.5) Wiring Diagram (0140-1i); 2 Of 2
Fig 19: Control System (MZR 2.5) Wiring Diagram (0140-1j); 1 Of 2
Fig 20: Control System (MZR 2.5) Wiring Diagram (0140-1j); 2 Of 2
Fig 21: Control System (MZR 2.5) Wiring Diagram (0140-1k); 1 Of 2
Fig 22: Control System (MZR 2.5) Wiring Diagram (0140-1k); 2 Of 2

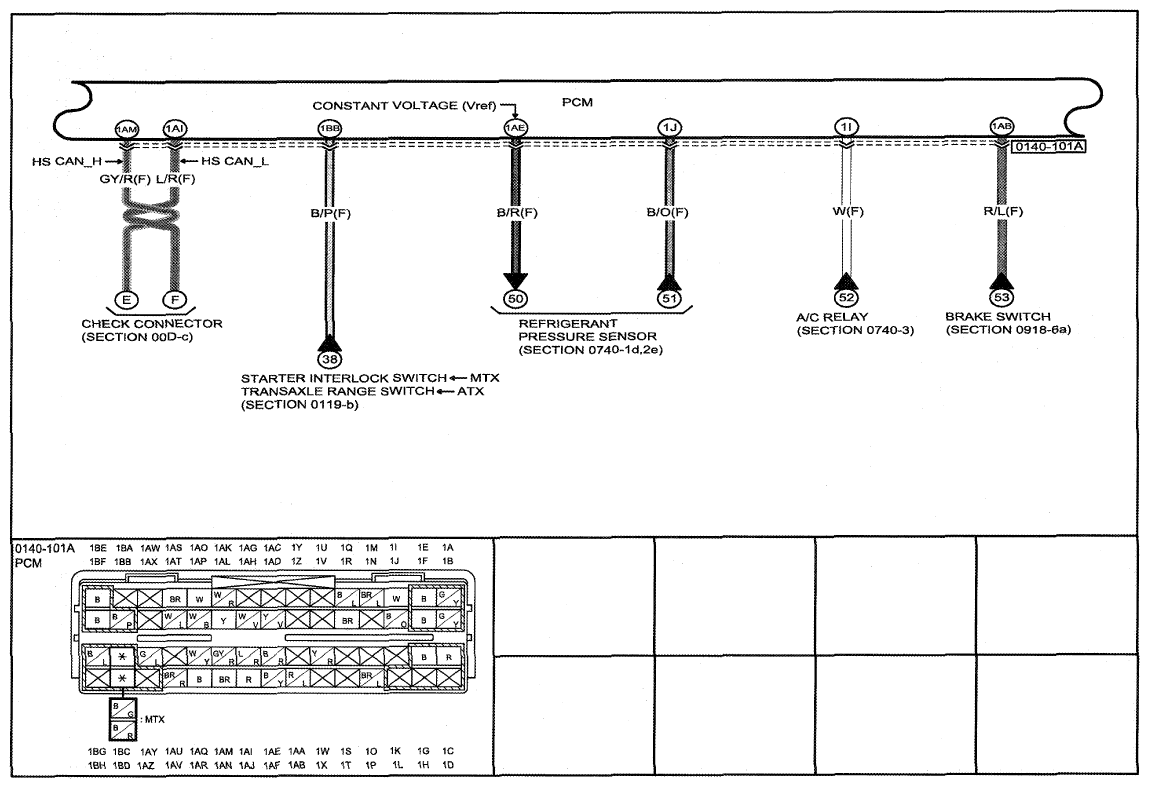

Fig 23: Control System (MZR 2.5) Wiring Diagram (0140-1l); 1 Of 2
Fig 24: Control System (MZR 2.5) Wiring Diagram (0140-1l); 2 Of 2
Fig 25: Control System (MZR 2.5) Wiring Diagram (0140-1m); 1 Of 2
Fig 26: Control System (MZR 2.5) Wiring Diagram (0140-1m); 2 Of 2
Fig 27: Control System (MZR 2.5) Wiring Diagram (0140-1n); 1 Of 2
Fig 28: Control System (MZR 2.5) Wiring Diagram (0140-1n); 2 Of 2
