Transfer Bracket Installation Note
Install the transfer bracket to transfer, then temporarily tighten bolts A and B.
Tighten bolts B, A & C in this order.
Tightening torque 38-52 N.m {3.9-5.3kgf.m, 29-38 ft.lbf}

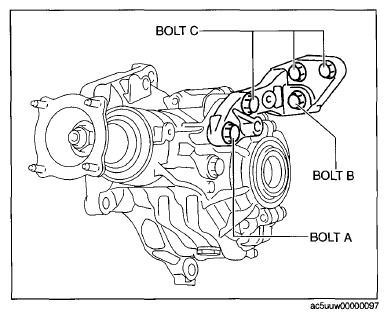

Fig 1: Identifying Transfer Bracket To Transfer Mounting Bolt
Courtesy of MAZDA MOTORS CORP.
