Generator field coil control signal
Generator field coil control signal

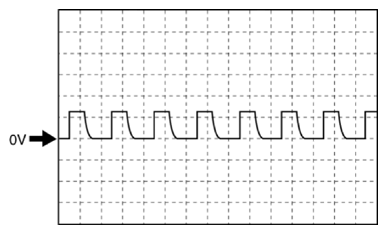

Fig 1: Generator Field Coil Control Signal Graph
Courtesy of MAZDA MOTORS CORP.
PCM terminals
1BE(+)-body ground(-)
Oscilloscope setting
1 V/DIV (Y), 2 ms/DIV (X), DC range
Vehicle condition
Idle after warm up
