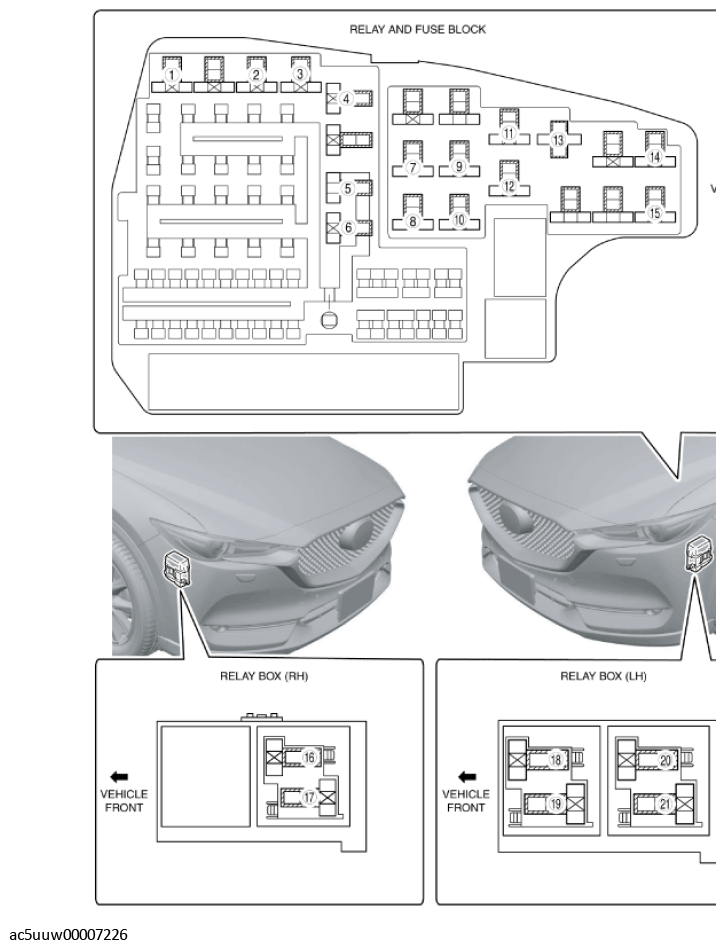

Relay Location
RELAY AND FUSE BOX RELAY IDENTIFICATION
| RELAY NUMBER | RELAY DESCRIPTION |
|---|---|
| 1 | Rear Widow Defogger Relay |
| 2 | Steering Warmer Relay |
| 3 | Electric Variable Valve Timing Relay |
| 4 | Fuel Injector Relay |
| 5 | Headlight Lo Relay No. 1 |
| 6 | IG1 Relay |
| 7 | Headlight Hi Relay |
| 8 | Starter Relay |
| 9 | ACC Relay |
| 10 | Front Fog Light Relay |
| 11 | Horn Relay |
| 12 | TNS Relay |
| 13 | Blower Relay |
| 14 | Windshield Wiper Deicer Relay |
| 15 | Cooling Fan Relay No. 3 |
| 16 | Cooling Fan Relay No. 1 |
| 17 | Cooling Fan Relay No. 2 |
| 18 | Main Relay |
| 19 | Headlight Lo Relay No. 2 |
| 20 | A/C Relay |
| 21 | Fuel Pump Relay |
