Inspection Using An Oscilloscope (Reference)
-: Does not operate
| Oscilloscope setting: | Terminal | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| IGNITION | SHIFT LEVER POSITION | VEHICLE SPEED | FRONT CORNER ULTRASONIC SENSOR (LH) | FRONT ULTRASONIC SENSOR (LH) | FRONT ULTRASONIC SENSOR (RH) | FRONT CORNER ULTRASONIC SENSOR (RH) | REAR CORNER ULTRASONIC SENSOR (LH) | REAR ULTRASONIC SENSOR (LH) | REAR ULTRASONIC SENSOR (RH) | REAR CORNER ULTRASONIC SENSOR (RH) |
| ON (engine off or on) | Except R position | 0-15 km/h {0-9.3 mph} or less | I-J | K-L | M-N | P-O | - | - | - | - |
| R position | I-J | - | - | P-O | E-F | A-B | C-D | G-F | ||

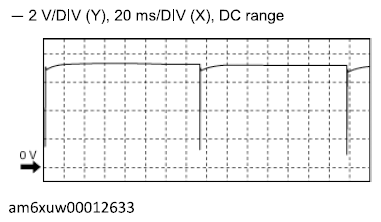

- Oscilloscope setting:
- 2 V/DIV (Y), 20 ms/DIV (X), DC range
