Electrical System Tests Component Locations (Section 21)
ELECTRICAL SYSTEM TESTS COMPONENT LOCATIONS (SECTION 21)
| Component | See | |
|---|---|---|

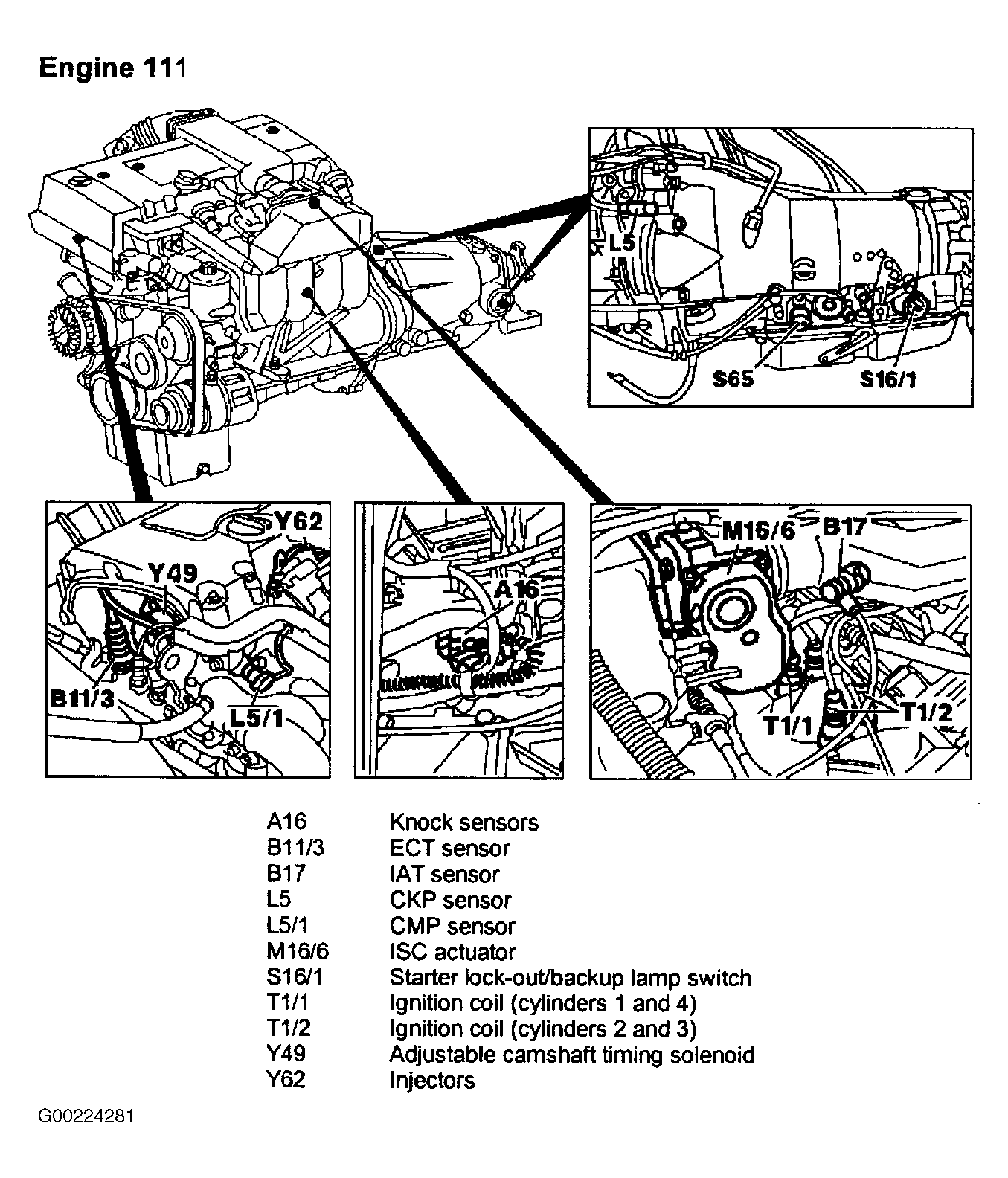

| Adjustable Camshaft Timing Solenoid (Y49) | Fig 1 | |

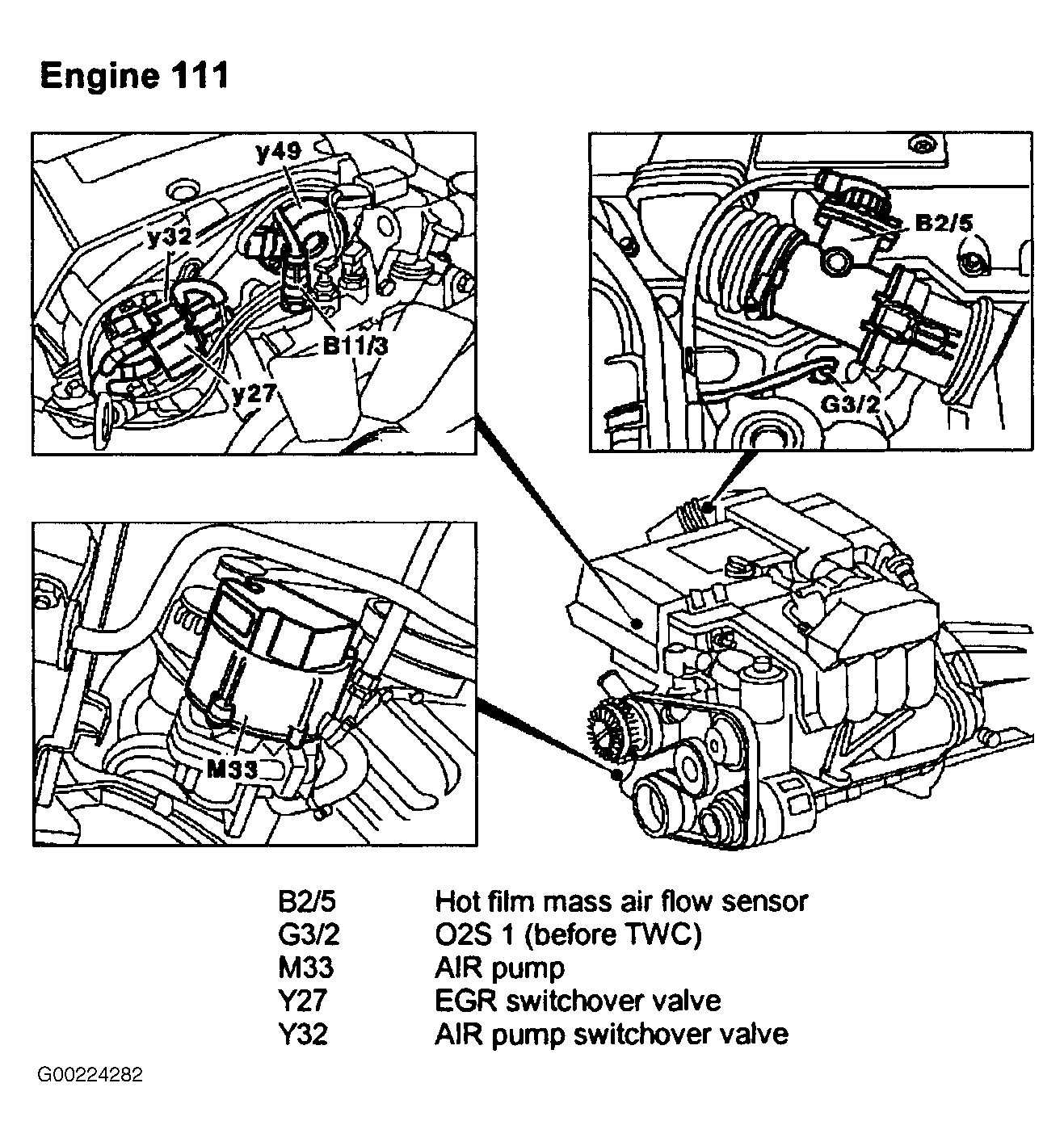

| Air Pump (M33) | Fig 2 | |
| Air Pump Switchover Valve (Y32) | Fig 2 | |

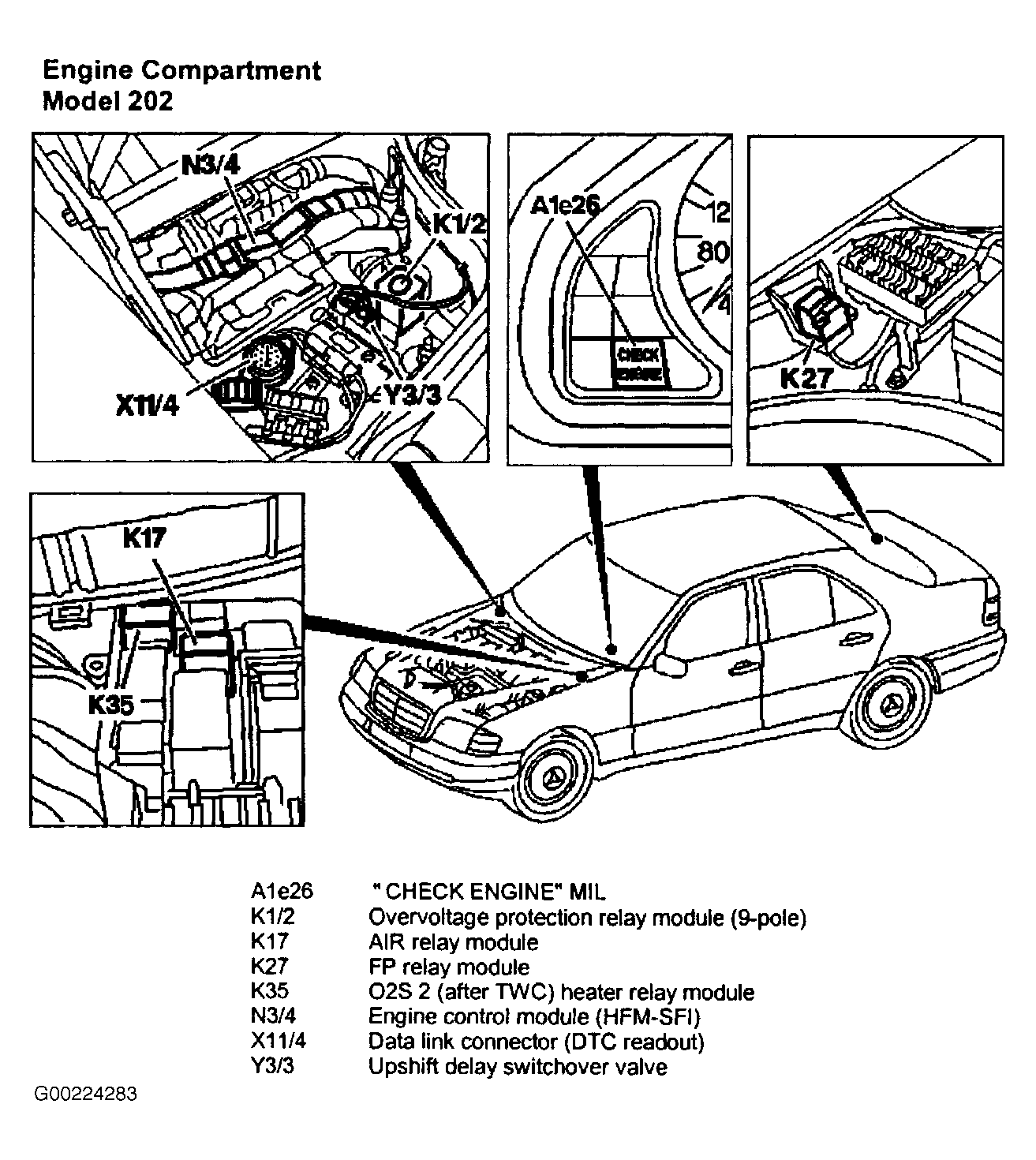

| Air Relay Module (K17) | Fig 3 | |
| "CHECK ENGINE" MIL (A1e26) | Fig 3 | |
| CKP Sensor (L5) | Fig 1 | |
| CMP Sensor (L5/1) | Fig 1 | |
| Data Link Connector - DTC Readout (X11/4) | Fig 3 | |

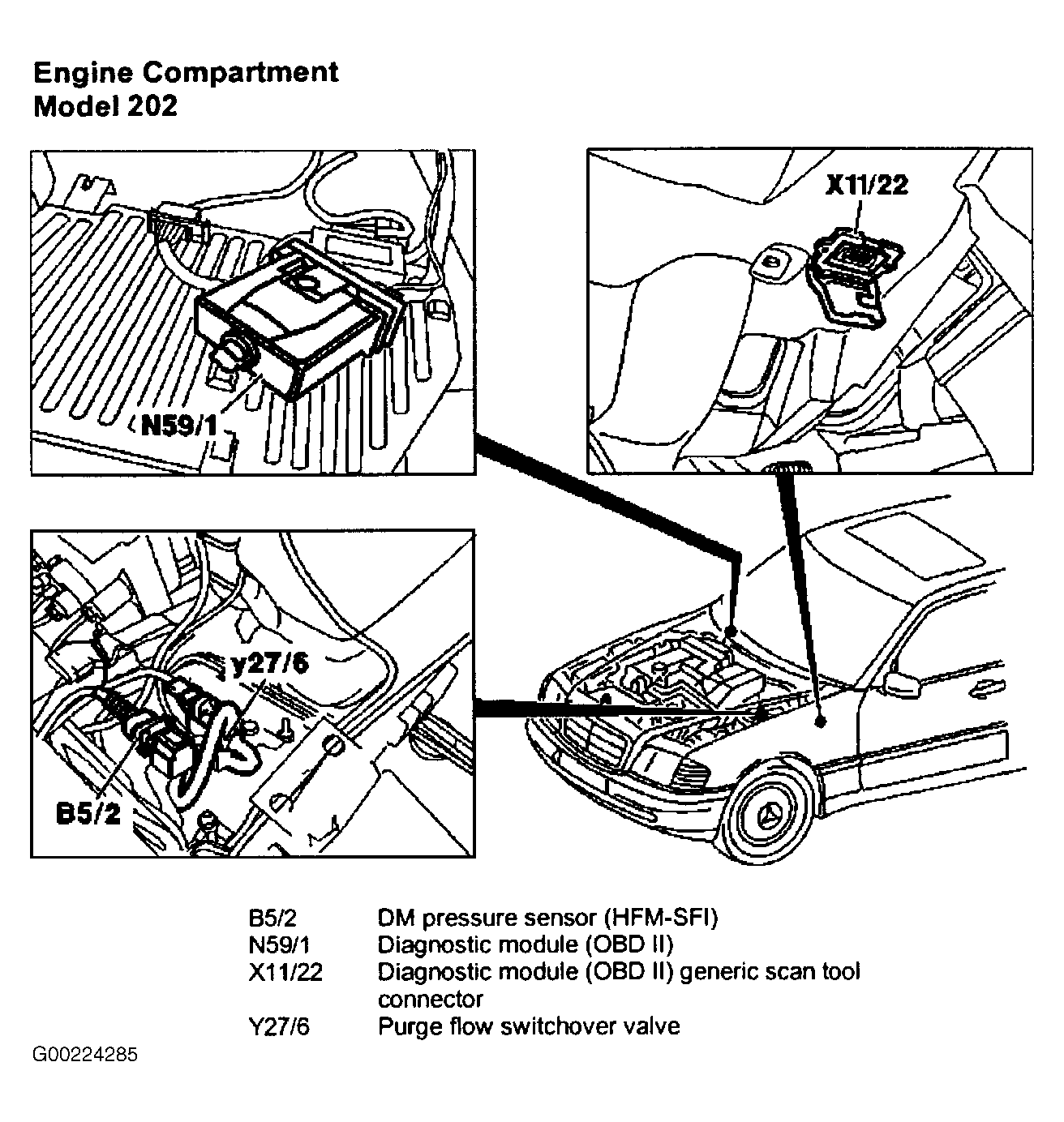

| Diagnostic Module - OBD II (N59/1) | Fig 5 | |
| Diagnostic Module - OBD II Generic Scan Tool Connector (X11/22) | Fig 5 | |

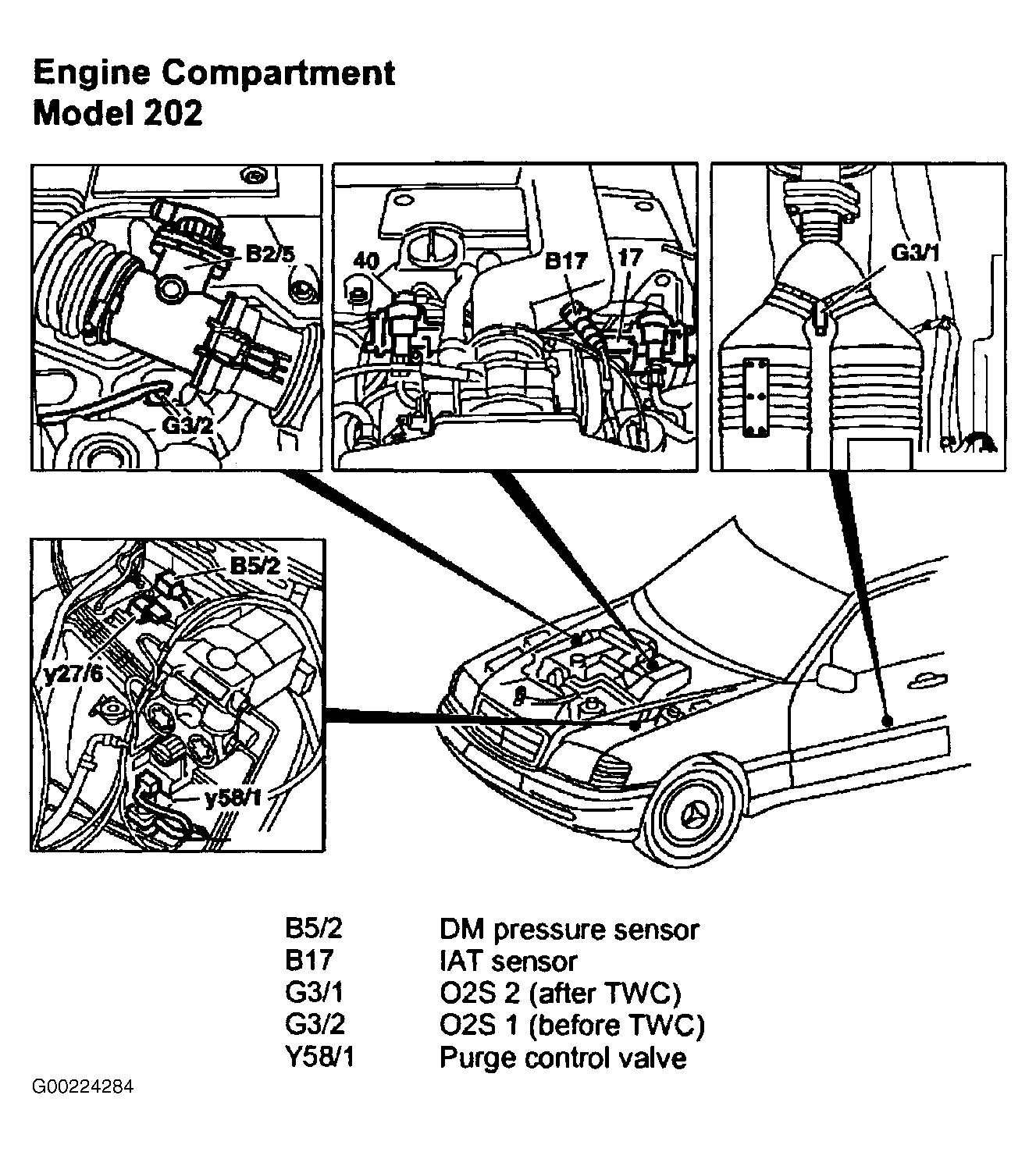

| DM Pressure Sensor (B5/2) | Fig 4 & Fig 5 | |
| ECT Sensor (B11/3) | Fig 1 | |
| EGR Switchover Valve (Y27) | Fig 2 | |
| Engine Control Module - HFM-SFI (N3/4) | Fig 3 | |
| FP Relay Module (K27) | Fig 3 | |
| Hot Film Mass Air Flow Sensor (B2/5) | Fig 2 | |
| IAT Sensor (B17) | ||
| Engine 111 | Fig 1 | |
| Model 202 | Fig 4 | |
| Ignition Coil - Cylinders 1 & 4 (T1/1) | Fig 1 | |
| Ignition Coil - Cylinders 2 & 3 - (T1/2) | Fig 1 | |
| Injectors (Y62) | Fig 1 | |
| ISC Sensor (M16/6) | Fig 1 | |
| Knock Sensors (A16) | Fig 1 | |
| O2S 1 - Before TWC (G3/2) | ||
| Engine 111 | Fig 2 | |
| Model 202 | Fig 4 | |
| O2S 2 - After TWC (G3/1) | Fig 4 | |
| O2S 2 (After TWC) Heater Relay Module (K35) | Fig 3 | |
| Overvoltage Protection Relay Module - (Pole (K1/2) | Fig 3 | |
| Purge Control Valve (Y58/1) | Fig 4 | |
| Purge Flow Switchover Valve (Y27/6) | Fig 5 | |
| Starter Lock-Out/Backup Lamp Switch (S16/1) | Fig 1 | |
| Upshift Delay Switchover Valve (Y3/3) | Fig 3 | |
