Electrical System Tests Component Locations (Section 21)
ELECTRICAL SYSTEM TESTS COMPONENT LOCATIONS (SECTION 21)
| Component | See |
|---|---|

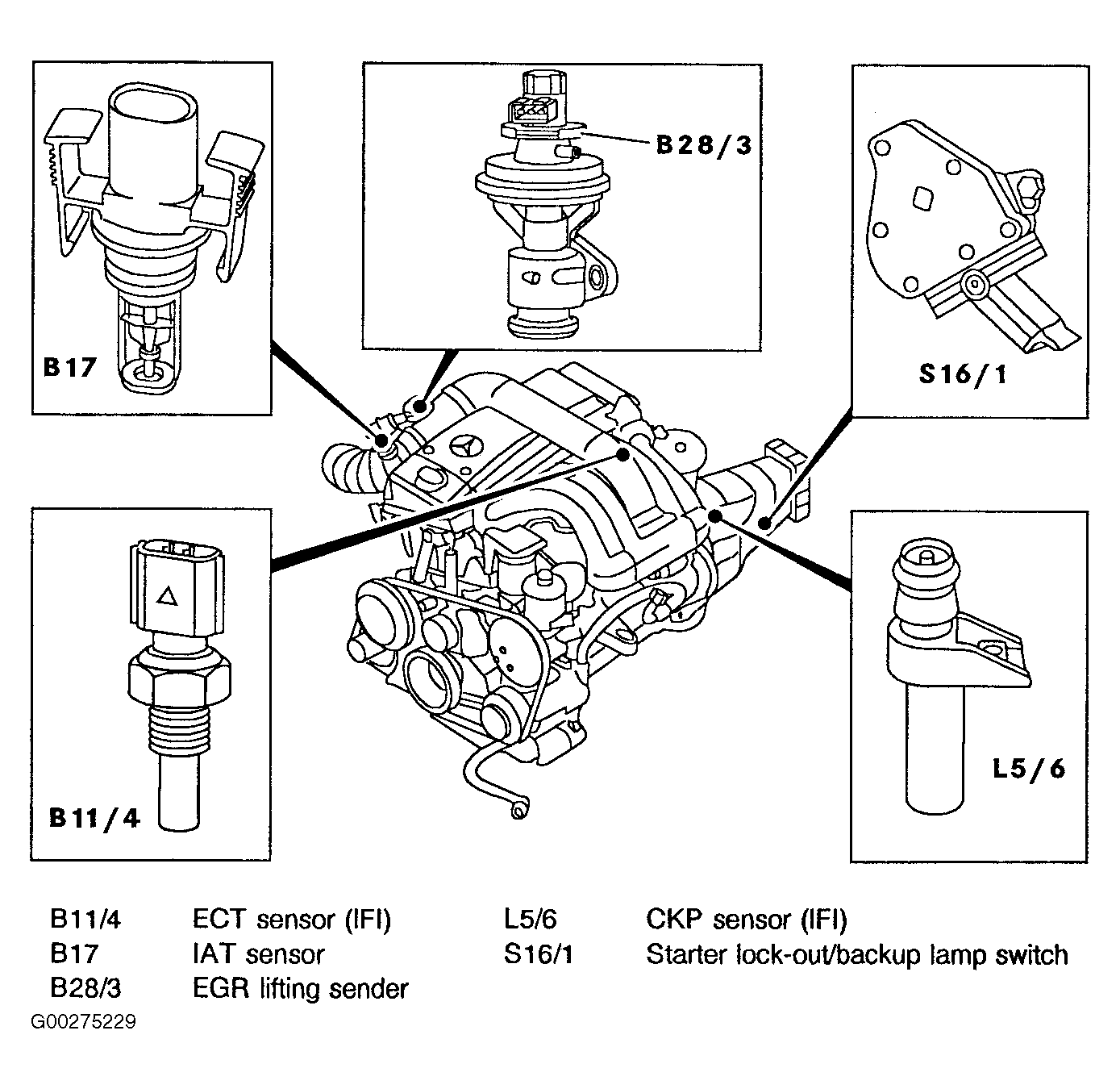

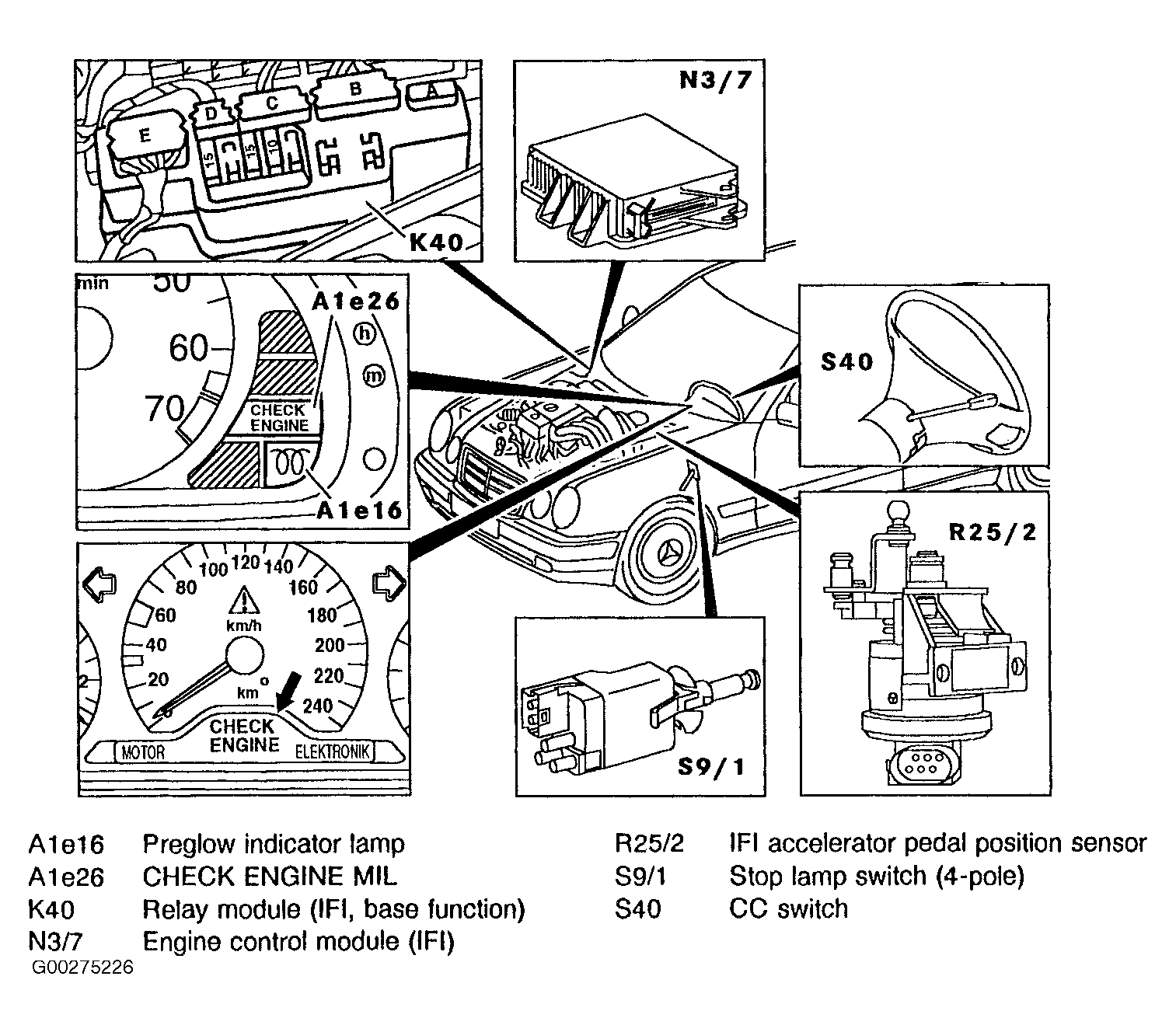

| Check Engine MIL (A1e26) | Fig 1 |
| CKP Sensor (IFI) (L5/6) | Fig 4 |
| Cruise Control (CC) Switch (S40) | Fig 1 |
| ECT Sensor (IFI) (B11/4) | Fig 4 |
| ECT Sensor (Preglow System) (B11/8) | Fig 5 |
| EGR Lifting Sender (B28/3) | Fig 4 |

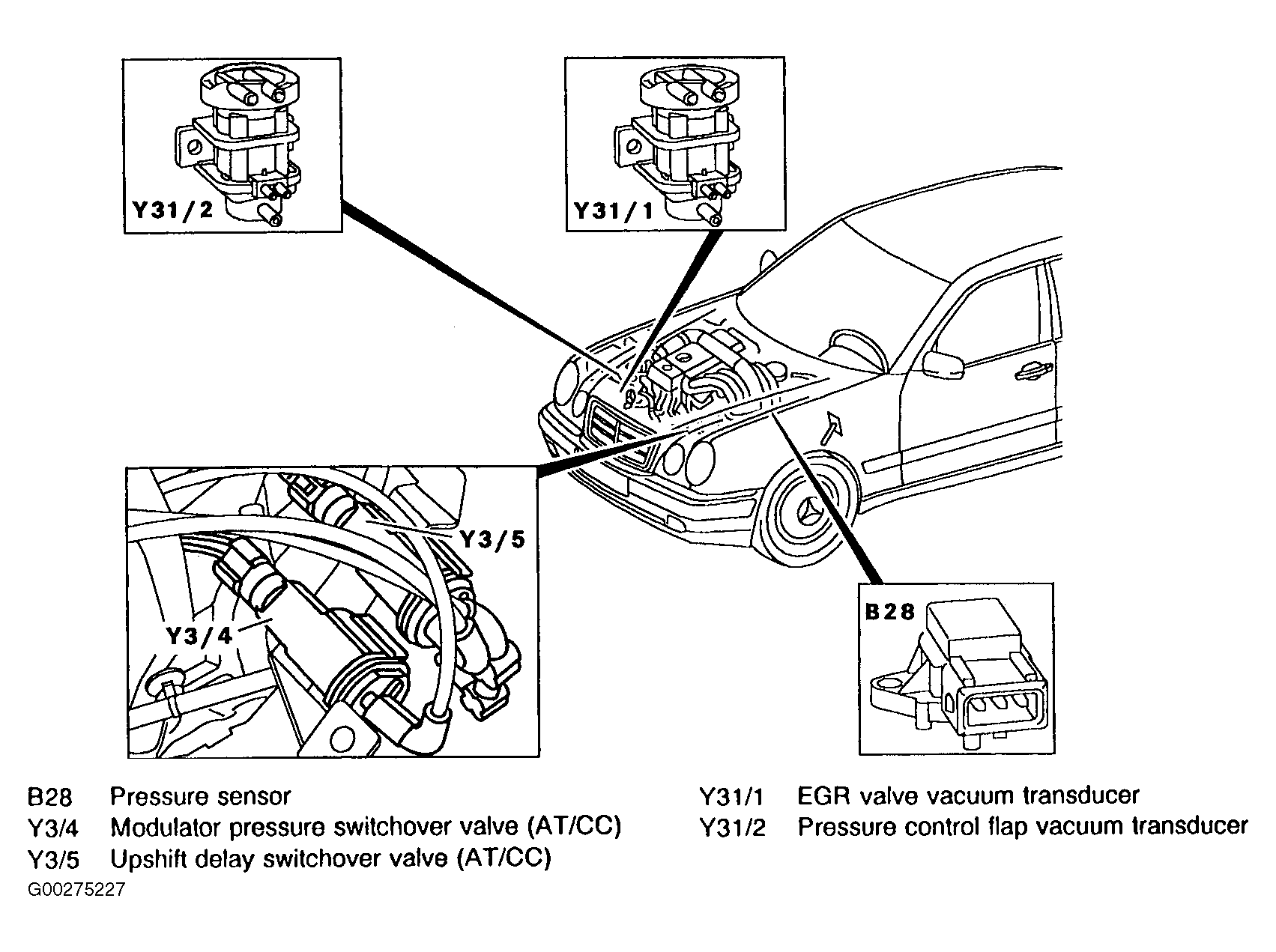

| EGR Valve Vacuum Transducer (Y31/1) | Fig 2 |
| Engine Control Module (IFI) (N3/7) | Fig 1 |

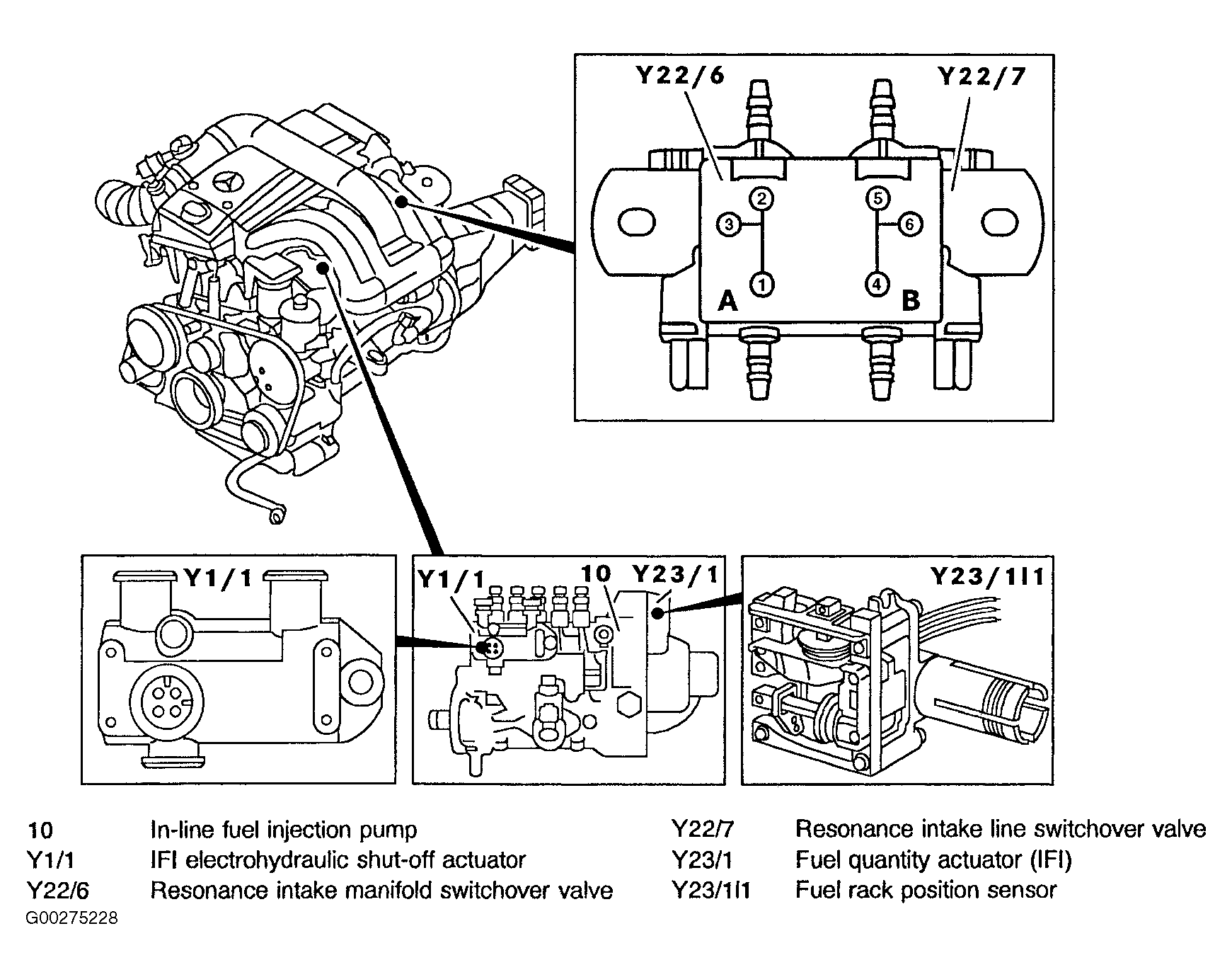

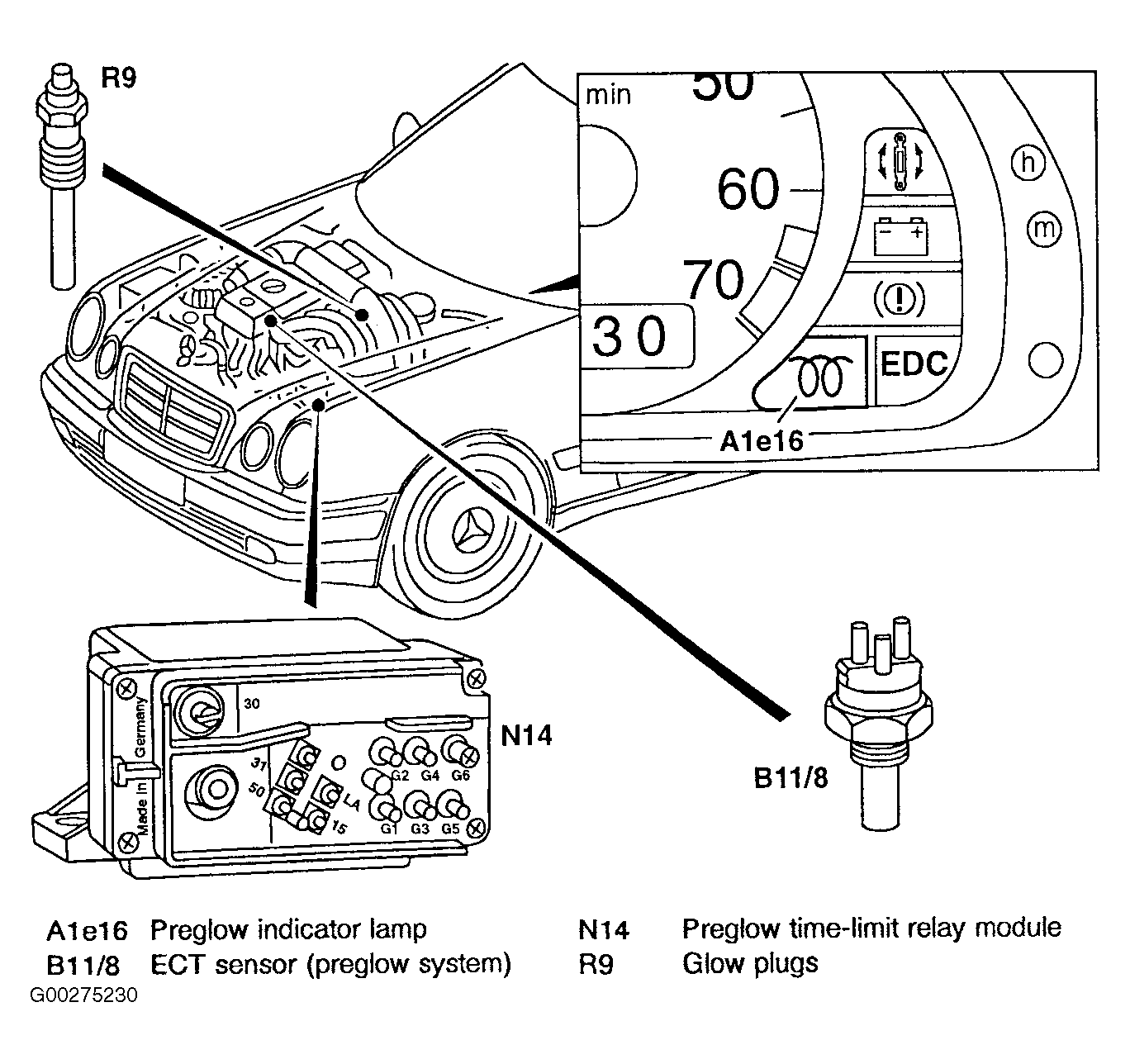

| Fuel Quantity Actuator (IFI) (Y23/1) | Fig 3 |
| Fuel Rack Position Sensor (Y23/1/1) | Fig 3 |
| Glow Plugs (R9) | Fig 5 |
| IAT Sensor (B17) | Fig 4 |
| IFI Accelerator Pedal Position Sensor (R25/2) | Fig 1 |
| IFI Electrohydraulic Shut-Off Actuator (Y1/1) | Fig 3 |
| In-Line Fuel Injection Pump (10) | Fig 3 |
| Modulator Pressure Switchover Valve (AT/CC) (Y3/4) | Fig 2 |
| Preglow Indicator Lamp (A1e16) | Fig 1 |
| Preglow Time-Limit Relay Module (N14) | Fig 5 |
| Pressure Control Flap Vacuum Transducer (Y31/2) | Fig 2 Or Fig 5 |
| Pressure Sensor (B28) | Fig 2 |
| Relay Module (IFI, Base Function) (K40) | Fig 1 |
| Resonance Intake Line Switchover Valve (Y22/7) | Fig 3 |
| Resonance Intake Manifold Switchover Valve (Y22/7) | Fig 3 |
| Starter Lock-Out/Backup Lamp Switch (S16/1) | Fig 4 |
| Stop Lamp Switch (4-Pole) (S9/1) | Fig 1 |
| Upshift Delay Switchover Valve (AT/CC) (Y3/5) | Fig 2 |
