Remove/install dynamic seat control unit - AR91.25-P-1800T
MODEL 211.0/2 with CODE (433) Left dynamic seat, incl. multicontour seat with CODE (434) Right dynamic seat, incl. multicontour seat
MODIFICATION NOTES
| 6.6.06 | "Disconnect/connect battery ground line" removed |
| Remove/install | |||
| Notes on avoiding damage to electronic components due to electrostatic discharge | AH54.00-P-0001-01A | ||
| 1 | Remove seat-back lining from front seat backrest | ||
| Driver seat or front passenger seat without code (842) Folding front passenger backrest (usable as table) up to 30.6.04 | AR91.10-P-1910T | ||
| Driver seat or front passenger seat without code (842) Folding front passenger backrest (usable as table) as from 1.7.04 | AR91.10-P-1910TB | ||
| Front passenger seat with code (842) Folding front passenger backrest (usable as table) up to 30.6.04 | AR91.10-P-1910TA | ||

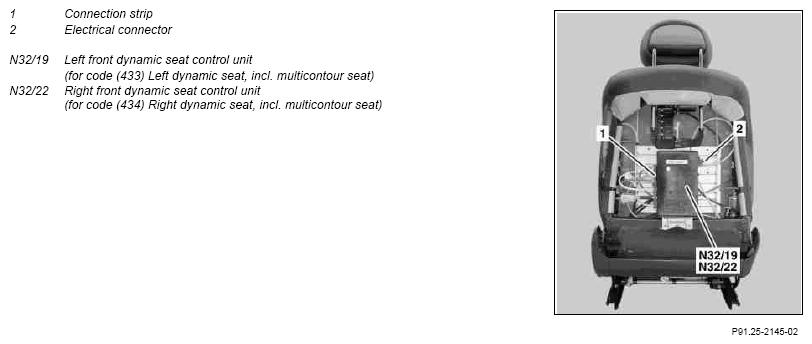

| 2 | Detach electrical connector (2) from left front dynamic seat control unit (N32/19) or right front dynamic seat control unit (N32/22) | ||
| 3 | Remove connection strip (1) for pneumatic lines from left front dynamic seat control unit (N32/19) or right front dynamic seat control unit (N32/22) | ||
| 4 | Remove left front dynamic seat control unit (N32/19) or right front dynamic seat control unit (N32/22) upwards | ||
| 5 | Install in the reverse order |
