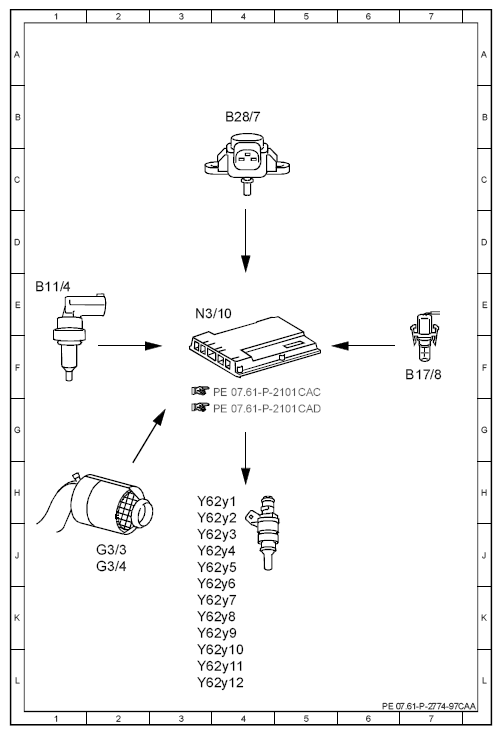

Electrical function schematic, lambda control ME - PE07.61-P-2774-97CAA
MODEL 216 with ENGINE 275 as of model year 09 / AEJ 08
| Code: | Designation: | Position: |
|---|---|---|
| B11/4 | Coolant temperature sensor | 1E |
| B17/8 | Charge air temperature sensor | 7F |
| B28/7 | Pressure sensor downstream of throttle valve actuator | 4B |
| G3/3 | Left O2 sensor upstream of TWC [KAT] | 2J |
| G3/4 | Right O2 sensor upstream of TWC [KAT] | 2J |
| N3/10 | ME-SFI [ME] control unit | 4E |
| Y62y1 | Cylinder 1 fuel injection valve | 4H |
| Y62y10 | Cylinder 10 fuel injection valve | 4K |
| Y62y11 | Cylinder 11 fuel injection valve | 4J |
| Y62y12 | Cylinder 12 fuel injection valve | 4J |
| Y62y2 | Cylinder 2 fuel injection valve | 4H |
| Y62y3 | Cylinder 3 fuel injection valve | 4J |
| Y62y4 | Cylinder 4 fuel injection valve | 4J |
| Y62y5 | Cylinder 5 fuel injection valve | 4J |
| Y62y6 | Cylinder 6 fuel injection valve | 4J |
| Y62y7 | Cylinder 7 fuel injection valve | 4K |
| Y62y8 | Cylinder 8 fuel injection valve | 4K |
| Y62y9 | Cylinder 9 fuel injection valve | 4K |
