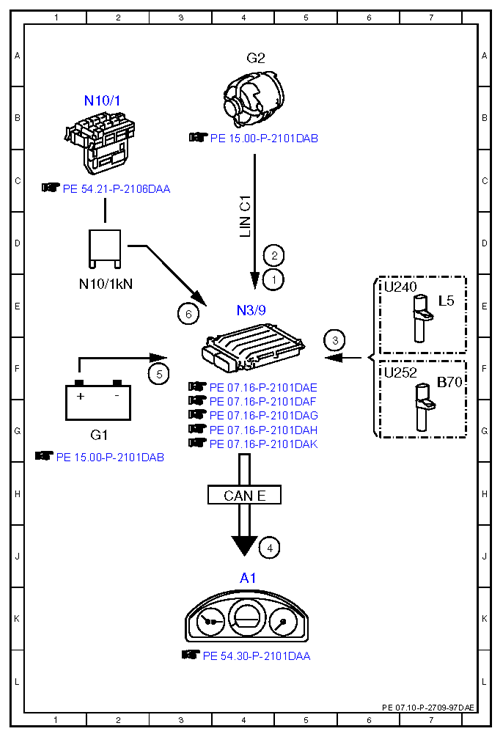

Electrical function schematic, alternator interface - PE07.10-P-2709-97DAE
ENGINE 651 up to 2/28/13 in MODEL 212 (except 212.098/298)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Alternator, status | 4E |
| 2 | Circuit 61, status | 4D |
| 3 | Engine speed, signal | 5F |
| 4 | Instrument cluster, message | 4J |
| 5 | Circuit 30, status | 3F |
| 6 | Circuit 87, status | 3E |
| A1 | Instrument cluster | 4J |
| B70 | Crankshaft Hall sensor | 7F |
| CAN E | Chassis CAN | 4H |
| G1 | On-board electrical system battery | 2G |
| G2 | Alternator | 4A |
| L5 | Crankshaft position sensor | 7E |
| LIN C1 | Drive train LIN | 4D |
| N10/1 | Front SAM control unit with fuse and relay module | 2B |
| N10/1kN | Engine circuit 87 relay | 2E |
| N3/9 | CDI control unit | 4E |
| U240 | Valid for all except ECO start/stop function | 6E |
| U252 | Valid for ECO start/stop function | 6F |
