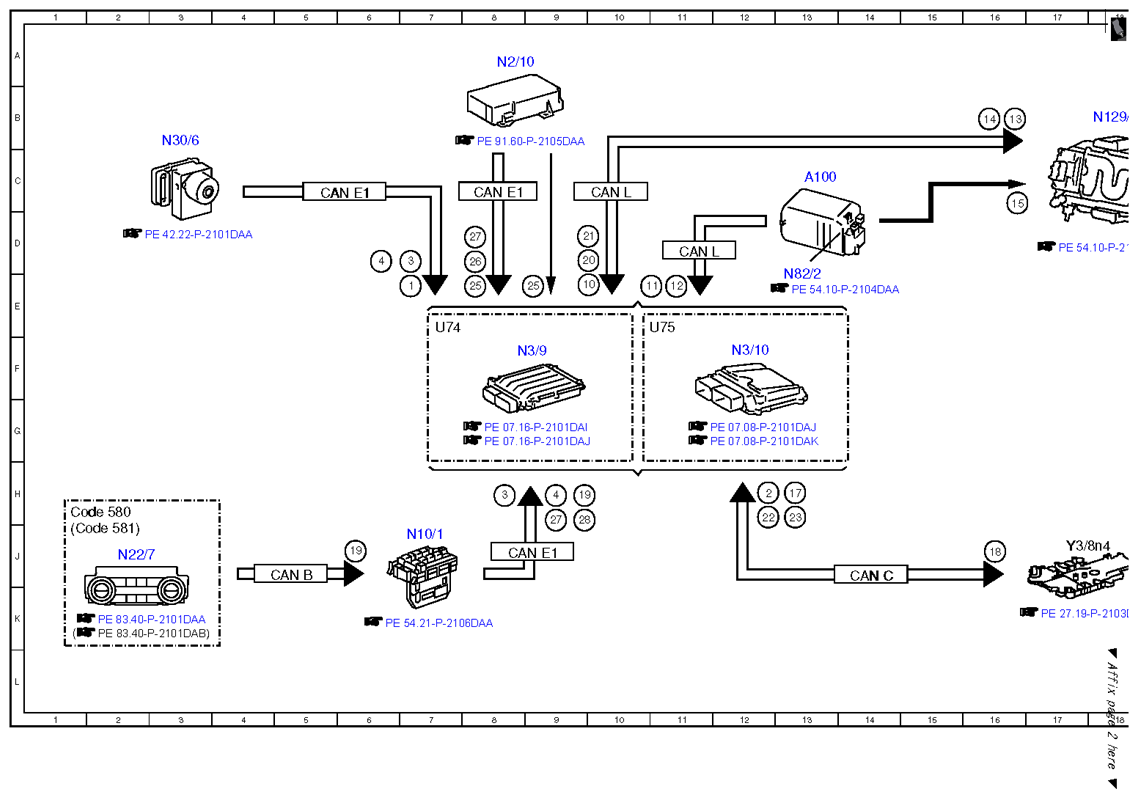

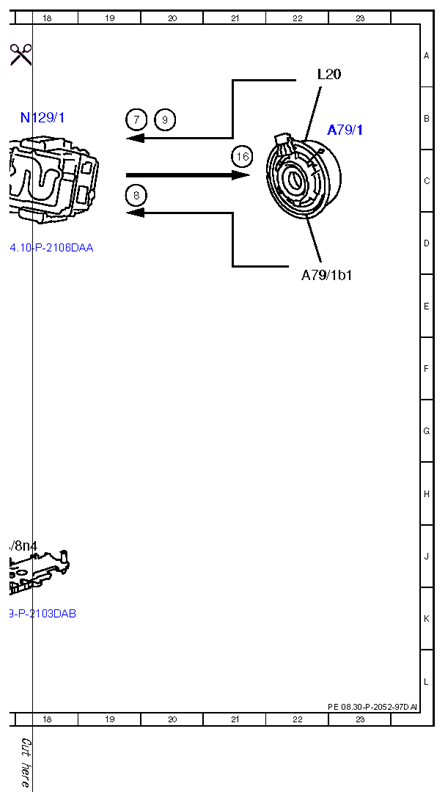

Electrical function schematic for automatic engine start - PE08.30-P-2052-97DAI
ENGINE 276.952 in MODEL 212.095 as of model year 2014
ENGINE 651.924 in MODEL 212.098/298 as of model year 2014
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Wheel speed, signal | 7E |
| 10 | Electric machine, status | 9E |
| 11 | High-voltage battery voltage, signal | 10E |
| 12 | High-voltage battery temperature, signal | 11E |
| 13 | Discharge voltage and discharge current, request | 16B |
| 14 | Electric machine specified torque, request | 16B |
| 15 | Discharge current, energy flow | 16C |
| 16 | Discharge current for motor operation, energy flow | 21C |
| 17 | Wet clutch, status | 13H |
| 18 | Wet clutch, request | 16J |
| 19 | Air conditioning, status | 6J |
| 19 | Air conditioning, status | 9H |
| 2 | Gear range, status | 12H |
| 20 | Electric machine motor torque, signal | 9D |
| 21 | Electric machine rpm, signal | 9D |
| 22 | Electric transmission oil pump, status | 12H |
| 23 | Transmission oil temperature, signal | 13H |
| 25 | Crash, signal | 8E |
| 25 | Crash, signal | 9E |
| 26 | Seat belt buckle switch, status | 8D |
| 27 | Engine hood contact switch, status | 8D |
| 27 | Engine hood contact switch, status | 9H |
| 28 | Door rotary tumbler switch, status | 9H |
| 3 | Engine stop prohibited, request | 7D |
| 3 | Engine stop prohibited, request | 8H |
| 4 | Engine start, request | 6D |
| 4 | Engine start, request | 9H |
| 7 | Electric machine rpm, signal | 19B |
| 8 | Electric machine temperature, signal | 19C |
| 9 | Electrical machine rotor position, signal | 20B |
| A100 | High-voltage battery module | 13C |
| A79/1 | Electric machine | 23B |
| A79/1b1 | Electric machine temperature sensor | 22E |
| CAN B | Interior CAN | 5J |
| CAN C | Drive train CAN | 14J |
| CAN E1 | Chassis CAN 1 | 8J |
| CAN E1 | Chassis CAN 1 | 8C |
| CAN E1 | Chassis CAN 1 | 5C |
| CAN L | Hybrid CAN | 10C |
| CAN L | Hybrid CAN | 11D |
| Code 580 | Automatic air conditioning | 1H |
| Code 581 | Comfort automatic air conditioning | 1J |
| L20 | Electric machine rotor position sensor | 22A |
| N10/1 | Front SAM control unit with fuse and relay module | 7J |
| N129/1 | Power electronics control unit | 18B |
| N2/10 | Supplemental restraint system control unit | 8A |
| N22/7 | Automatic air conditioning control and operating unit | 2J |
| N3/10 | ME-SFI [ME] control unit | 12F |
| N3/9 | CDI control unit | 9F |
| N30/6 | Regenerative braking system control unit | 3B |
| N82/2 | Battery management system control unit | 13E |
| U74 | Valid for diesel engines | 7E |
| U75 | Valid for gasoline engines | 10E |
| Y3/8n4 | Fully integrated transmission control unit | 17J |
