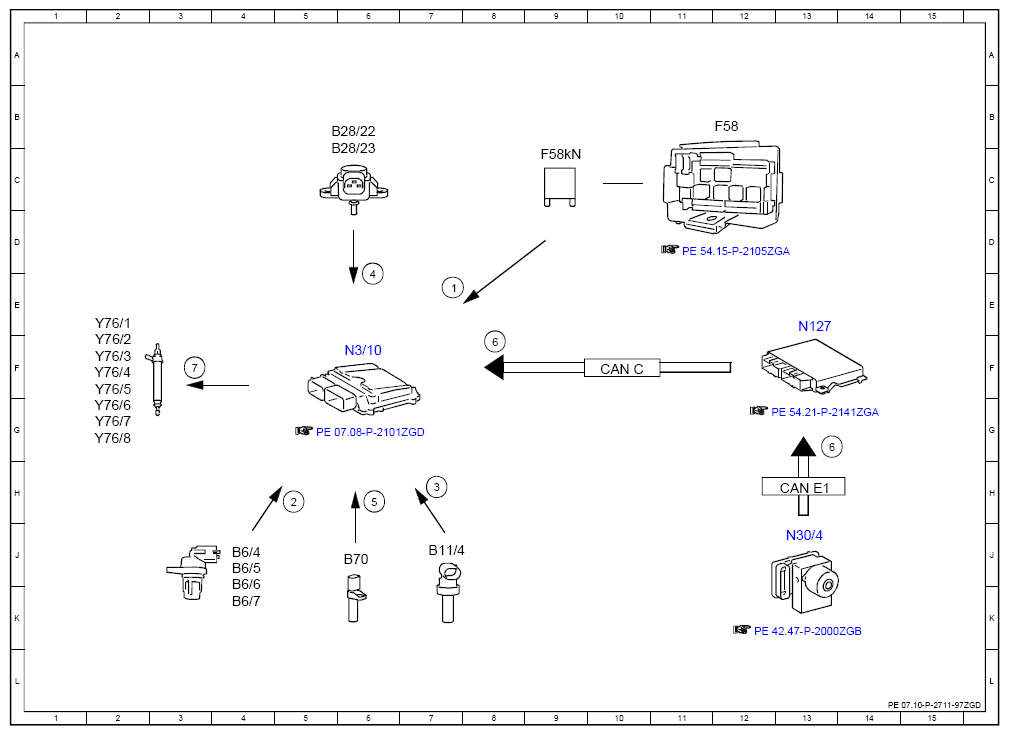

Electrical Function Schematic For Smooth Running Control - PE07.10-P-2711-97ZGD
Engine 176.9 in model 463 as of model year 2016 up to model year 2019
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 87, status | 7E |
| 2 | Camshaft Hall sensor, signal | 5H |
| 3 | Coolant temperature sensor, signal | 7H |
| 4 | Pressure sensor downstream of throttle valve, signal | 6E |
| 5 | Crankshaft Hall sensor, signal | 6H |
| 6 | Wheel speed, signal | 8F |
| 6 | Wheel speed, signal | 13G |
| 7 | Fuel injectors, actuation | 3F |
| B11/4 | Coolant temperature sensor | 7J |
| B28/22 | Left pressure sensor downstream of throttle valve | 6B |
| B28/23 | Right pressure sensor downstream of throttle valve | 6C |
| B6/4 | Left intake camshaft Hall sensor | 4J |
| B6/5 | Right intake camshaft Hall sensor | 4J |
| B6/6 | Left exhaust camshaft Hall sensor | 4K |
| B6/7 | Right exhaust camshaft Hall sensor | 4K |
| B70 | Crankshaft Hall sensor | 6J |
| CAN C | Drivetrain CAN | 10F |
| CAN E1 | Chassis CAN 1 | 13H |
| F58 | Front passenger footwell fuse and relay module | 12B |
| F58kN | Circuit 87M relay | 9C |
| N127 | Drivetrain control unit | 13E |
| N3/10 | ME-SFI [ME] control unit | 6F |
| N30/4 | ESP control unit | 13J |
| Y76/1 | Cylinder 1 fuel injector | 2E |
| Y76/2 | Cylinder 2 fuel injector | 2F |
| Y76/3 | Cylinder 3 fuel injector | 2F |
| Y76/4 | Cylinder 4 fuel injector | 2F |
| Y76/5 | Cylinder 5 fuel injector | 2F |
| Y76/6 | Cylinder 6 fuel injector | 2G |
| Y76/7 | Cylinder 7 fuel injector | 2G |
| Y76/8 | Cylinder 8 fuel injector | 2G |
