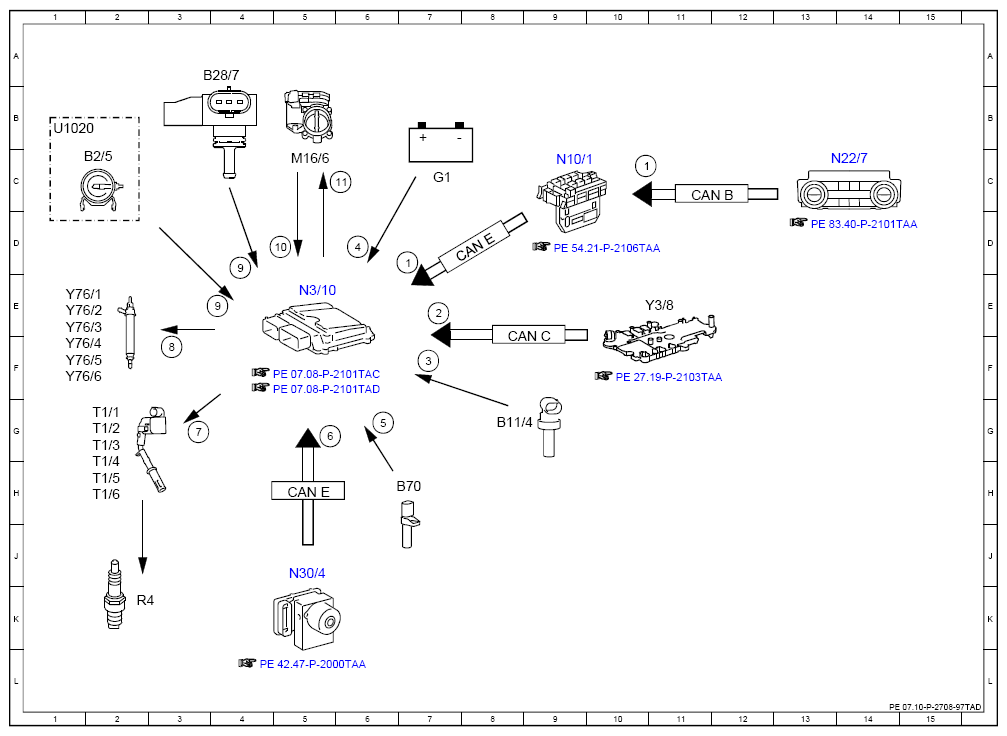

Electrical Function Schematic For RPM Control - PE07.10-P-2708-97TAD
Engine 276 in Model 172
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Air conditioning, status | 7D |
| 1 | Air conditioning, status | 10C |
| 10 | 5D | |
| 11 | Throttle valve actuator, actuation | 6C |
| 2 | Gear range, status | 7E |
| 3 | Coolant temperature sensor, signal | 7F |
| 4 | Circuit 30, status | 6D |
| 5 | Engine speed, signal | 6G |
| 6 | Wheel speed, signal | 5G |
| 7 | Ignition coils, actuation | 3G |
| 8 | Fuel injectors, actuation | 3F |
| 9 | Engine load, signal | 4E |
| 9 | Engine load, signal | 4D |
| B11/4 | Coolant temperature sensor | 8G |
| B2/5 | Hot film mass air flow sensor | 2C |
| B28/7 | Pressure sensor downstream of throttle valve | 4A |
| B70 | Crankshaft Hall sensor | 6H |
| CAN B | Interior CAN | 11C |
| CAN C | Drive train CAN | 8F |
| CAN E | Chassis CAN | 8D |
| CAN E | Chassis CAN | 5H |
| G1 | On-board electrical system battery | 7C |
| M16/6 | Throttle valve actuator | 5C |
| N10/1 | Front SAM control unit with fuse and relay module | 9C |
| N22/7 | Automatic air conditioning control and operating unit | 14C |
| N3/10 | ME-SFI [ME] control unit | 5E |
| N30/4 | Electronic Stability Program control unit | 5J |
| R4 | Spark plugs | 2K |
| T1/1 | Cylinder 1 ignition coil | 2G |
| T1/2 | Cylinder 2 ignition coil | 2G |
| T1/3 | Cylinder 3 ignition coil | 2G |
| T1/4 | Cylinder 4 ignition coil | 2H |
| T1/5 | Cylinder 5 ignition coil | 2H |
| T1/6 | Cylinder 6 ignition coil | 2H |
| U1020 | Valid for gasoline engine with stratified operation | 1B |
| Y3/8 | Fully integrated transmission control control unit | 11E |
| Y76/1 | Cylinder 1 fuel injector | 1E |
| Y76/2 | Cylinder 2 fuel injector | 1E |
| Y76/3 | Cylinder 3 fuel injector | 1E |
| Y76/4 | Cylinder 4 fuel injector | 1F |
| Y76/5 | Cylinder 5 fuel injector | 1F |
| Y76/6 | Cylinder 6 fuel injector | 1F |
