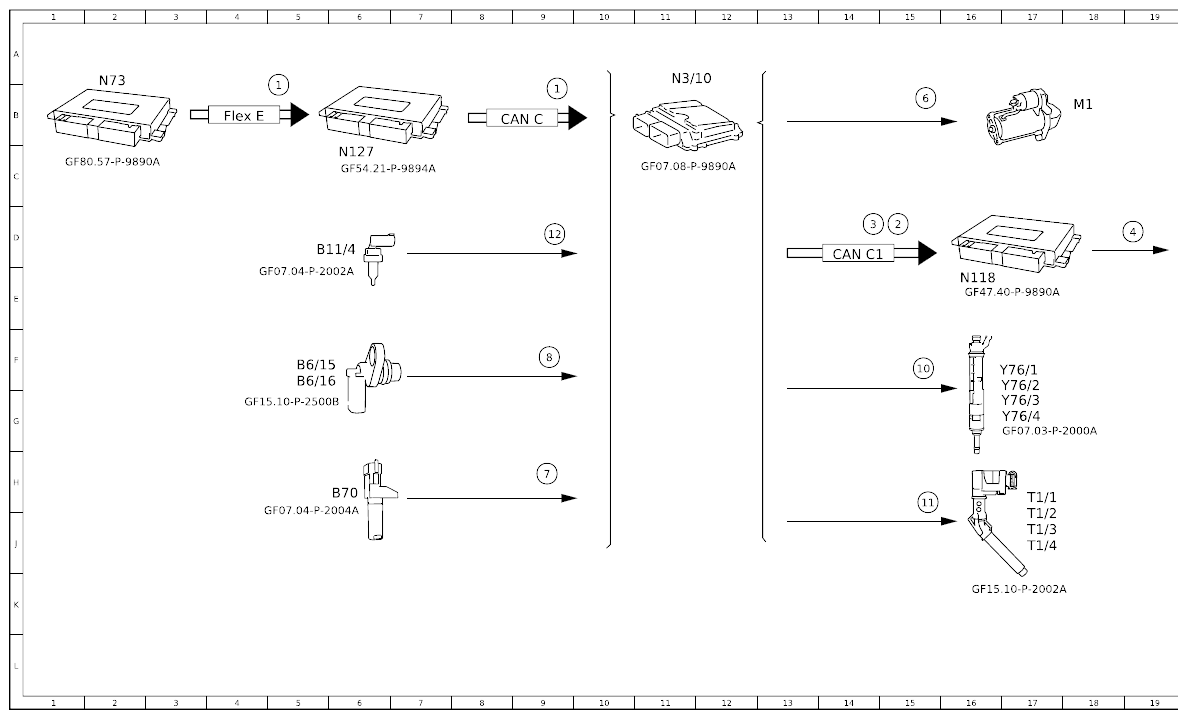

Function Schematic For Starting - PE07.10-P-2507-97F
Engine 139 in model 118, 177, 247
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 50, status | 9B |
| 1 | Circuit 50, status | 5B |
| 10 | Fuel injectors, actuation | 15F |
| 11 | Ignition coils, actuation | 15H |
| 12 | Coolant temperature sensor, signal | 9D |
| 2 | Fuel pump, request ON | 15D |
| 3 | Fuel pump, specified pressure request | 14D |
| 4 | Fuel pump, actuation | 19D |
| 6 | Starter, actuation | 15B |
| 7 | Engine speed, signal | 9H |
| 8 | Camshaft Hall sensor, signal | 9F |
| B11/4 | Coolant temperature sensor | 5D |
| B6/15 | Intake camshaft Hall sensor | 5F |
| B6/16 | Exhaust camshaft Hall sensor | 5F |
| B70 | Crankshaft Hall sensor | 6H |
| CAN C | Engine CAN | 9B |
| CAN C1 | Drive train CAN | 14D |
| Flex E | Chassis FlexRay | 4B |
| M1 | Starter | 18B |
| M3 | Fuel pump (FP) | 21D |
| N118 | Fuel pump control unit | 16E |
| N127 | Drivetrain control unit | 6C |
| N3/10 | ME-SFI [ME] control unit | 11A |
| N73 | Electronic ignition switch control unit | 2B |
| T1/1 | Cylinder 1 ignition coil | 17H |
| T1/2 | Cylinder 2 ignition coil | 17J |
| T1/3 | Cylinder 3 ignition coil | 17J |
| T1/4 | Cylinder 4 ignition coil | 17J |
| Y76/1 | Cylinder 1 fuel injector | 17F |
| Y76/2 | Cylinder 2 fuel injector | 17F |
| Y76/3 | Cylinder 3 fuel injector | 17G |
| Y76/4 | Cylinder 4 fuel injector | 17G |
