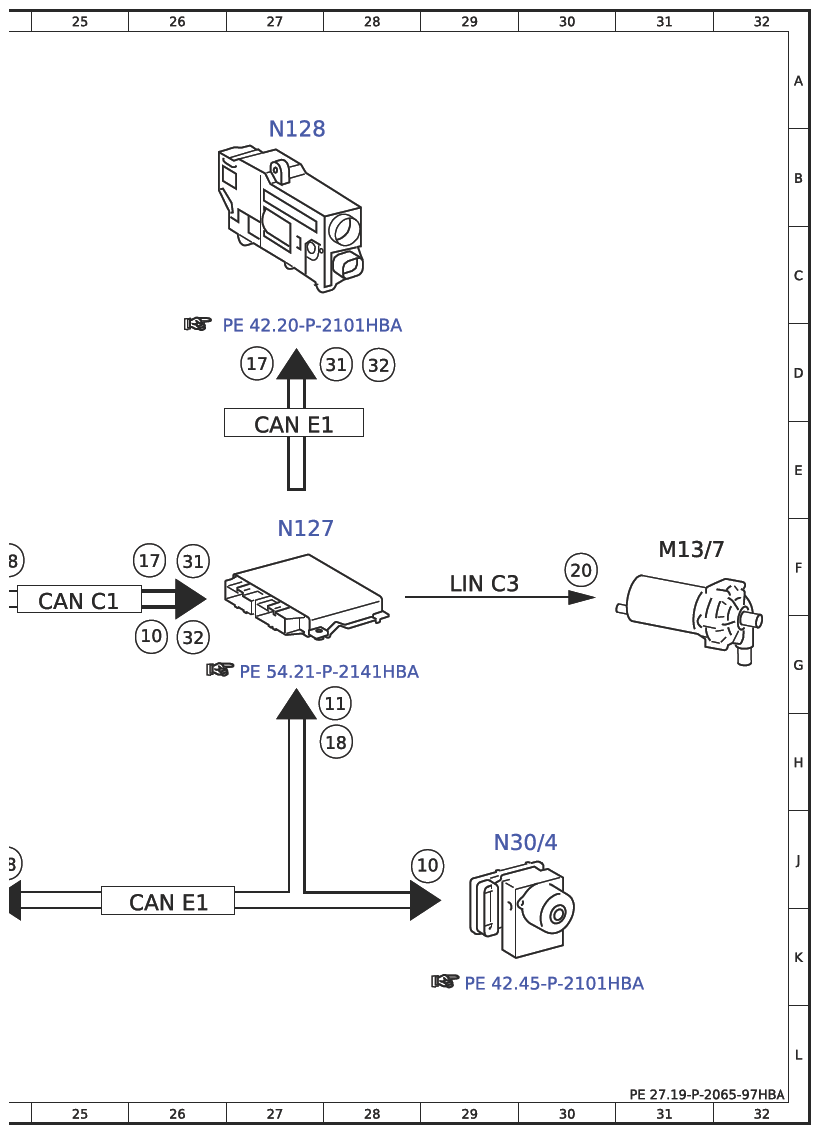

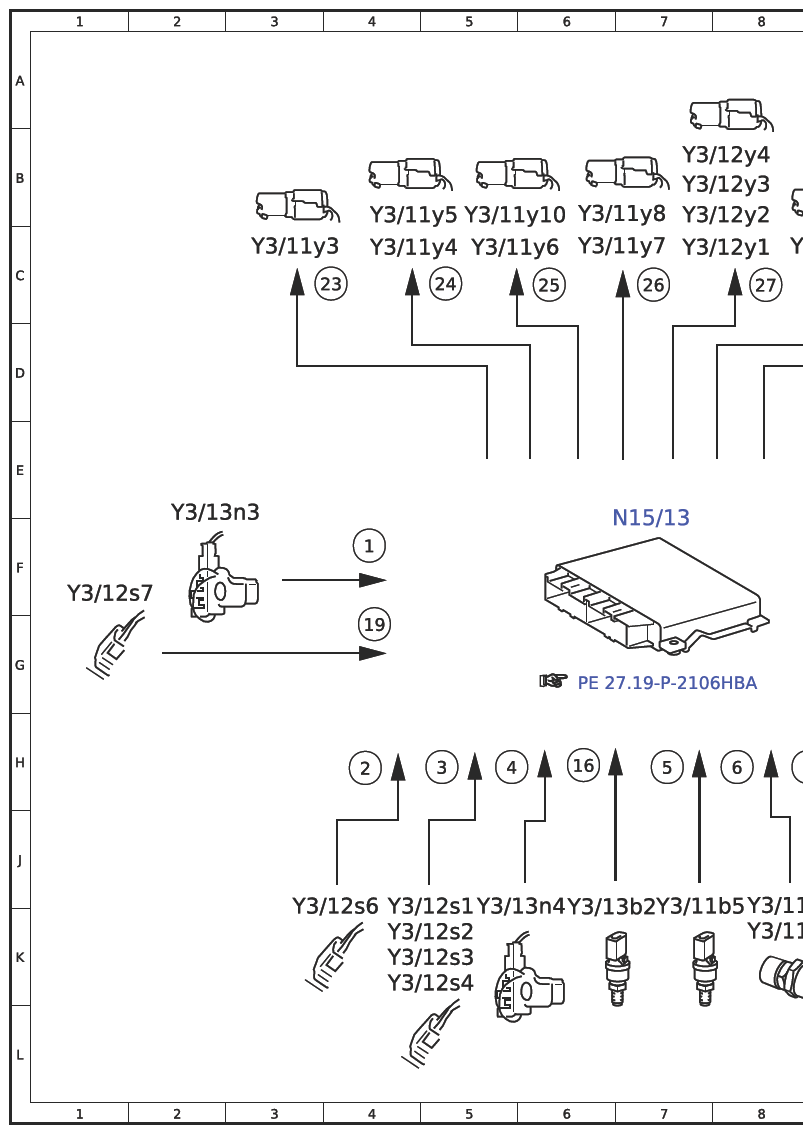

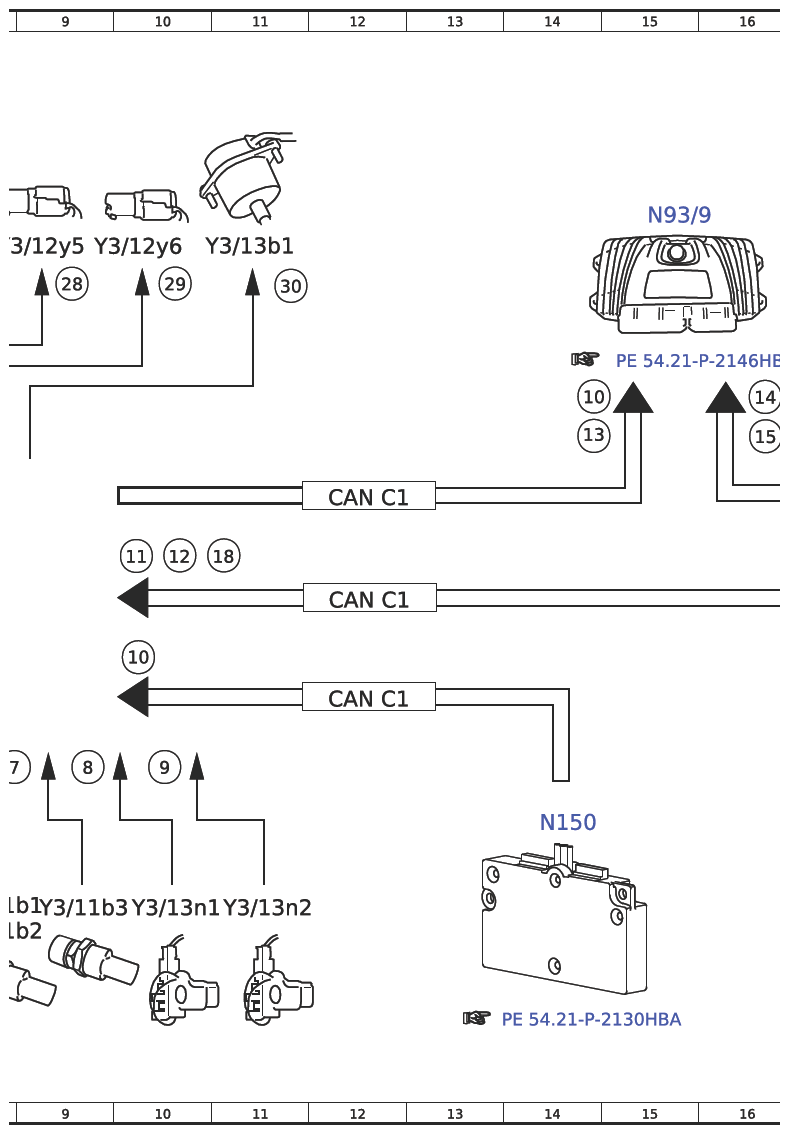

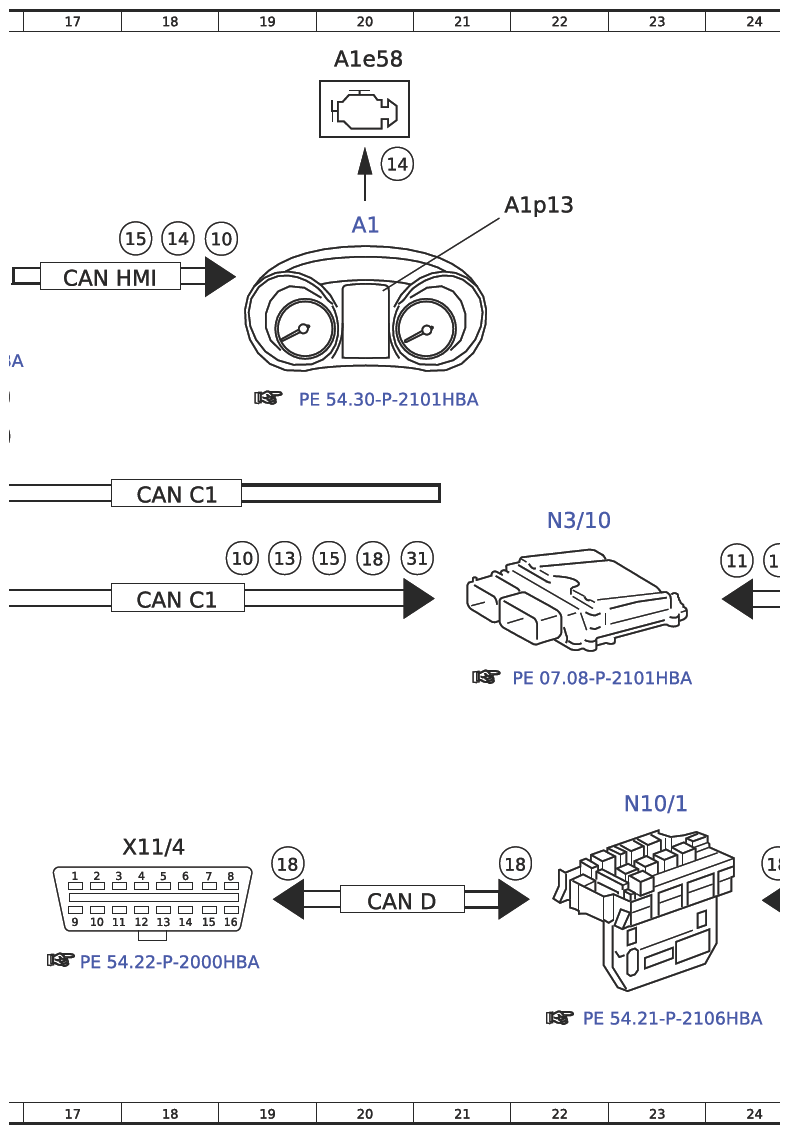

Electrical Function Schematic For Limp-Home Mode, Function - PE27.19-P-2065-97HBA
Model 190 With Transmission 700.4
| Code : | Designation : | Position : |
| 1 | Inner shaft RPM sensor, signal | 4F |
| 10 | Selector lever position, status | 14D |
| 10 | Selector lever position, status | 18C |
| 10 | Selector lever position, status | 19F |
| 10 | Selector lever position, status | 10G |
| 10 | Selector lever position, status | 29J |
| 10 | Selector lever position, status | 26G |
| 11 | Braking torque, signal | 28G |
| 11 | Braking torque, signal | 10F |
| 11 | Braking torque, signal | 24F |
| 12 | Engine management, request | 10F |
| 13 | Transmission control, status | 19F |
| 13 | Transmission control, status | 14E |
| 14 | Engine diagnosis indicator lamp, actuation | 20B |
| 14 | Engine diagnosis indicator lamp, actuation | 16D |
| 14 | Engine diagnosis indicator lamp, actuation | 18C |
| 15 | Warning message issue, request | 20F |
| 15 | Warning message issue, request | 16E |
| 15 | Warning message issue, request | 18C |
| 16 | Gear set group oil temperature sensor, signal | 6H |
| 17 | Accelerator pedal position, signal | 26F |
| 17 | Accelerator pedal position, signal | 27D |
| 18 | Transmission control diagnosis, communication | 11F |
| 18 | Transmission control diagnosis, communication | 20F |
| 18 | Transmission control diagnosis, communication | 24J |
| 18 | Transmission control diagnosis, communication | 28H |
| 18 | Transmission control diagnosis, communication | 24F |
| 18 | Transmission control diagnosis, communication | 21J |
| 18 | Transmission control diagnosis, communication | 19J |
| 19 | Park pawl position sensor, signal | 4G |
| 2 | Pressure distributor position sensor, signal | 4H |
| 20 | Transmission oil cooling coolant circulation pump, actuation | 30F |
| 23 | System pressure control valve, actuation | 4C |
| 24 | Clutch switchover valve, actuation | 5C |
| 25 | Clutch cooling control valve, actuation | 6C |
| 26 | Clutch emergency shift switchover valve, actuation | 7C |
| 27 | Shift rod control valve, actuation | 8C |
| 28 | Pressure distributor switchover valve, actuation | 9C |
| 29 | Park pawl switchover valve, actuation | 10 |
| 3 | Shift fork position sensor, signal | 5H |
| 30 | Locking solenoid, actuation | 11C |
| 31 | Gear range, status | 20F |
| 31 | Gear range, status | 26F |
| 31 | Gear range, status | 28D |
| 32 | Engine speed, signal | 26G |
| 32 | Engine speed, signal | 28D |
| 4 | Engine speed sensor, signal | 5H |
| 5 | Temperature sensor module, signal | 7H |
| 6 | Clutch pressure sensor, signal | 8H |
| 7 | System pressure sensor, signal | 9H |
| 8 | Output shaft RPM sensor, signal | 9H |
| 9 | Hollow shaft RPM sensor, signal | 10H |
| A1 | Instrument cluster | 20C |
| A1e58 | Engine diagnosis indicator lamp | 20A |
| A1p13 | Multifunction display | 21B |
| CAN C1 | Drive train CAN | 12G |
| CAN C1 | Drive train CAN | 18F |
| CAN C1 | Drive train CAN | 12E |
| CAN C1 | Drive train CAN | 18E |
| CAN C1 | Drive train CAN | 25F |
| CAN C1 | Drive train CAN | 12F |
| CAN D | Diagnostic CAN | 20K |
| CAN E1 | Chassis CAN 1 | 27E |
| CAN E1 | Chassis CAN 1 | 26K |
| CAN HMI | User interface CAN | 17C |
| LIN C3 | Drivetrain LIN | 29F |
| M13/7 | Transmission oil cooling coolant circulation pump | 31F |
| N10/1 | Front SAM control unit with fuse and relay module | 23J |
| N127 | Drivetrain control unit | 27F |
| N128 | Electric parking brake control unit | 27B |
| N15/13 | Double clutch transmission control unit | 7F |
| N150 | DIRECT SELECT INTERFACE | 14J |
| N3/10 | ME-SFI [ME] control unit | 22F |
| N30/4 | Electronic Stability Program control unit | 29J |
| N93/9 | AMG gateway control unit | 15B |
| X11/4 | Diagnostic connector | 18J |
| Y3/11b1 | Clutch K1 pressure sensor | 8K |
| Y3/11b2 | Clutch K2 pressure sensor | 8K |
| Y3/11b3 | System pressure sensor | 9K |
| Y3/11b5 | Temperature sensor module | 7K |
| Y3/11y10 | Clutch cooling control valve K2 | 5B |
| Y3/11y3 | System pressure control valve | 3C |
| Y3/11y4 | Clutch K1 control valve | 4C |
| Y3/11y5 | Clutch K2 control valve | 4B |
| Y3/11y6 | Clutch cooling control valve K1 | 5C |
| Y3/11y7 | K1 clutch emergency shift switchover valve | 6C |
| Y3/11y8 | K2 clutch emergency shift switchover valve | 6B |
| Y3/12s1 | Shift fork position sensor 1 | 4K |
| Y3/12s2 | Shift fork position sensor 2 | 4K |
| Y3/12s3 | Shift fork position sensor 3 | 4K |
| Y3/12s4 | Shift fork position sensor 4 | 4K |
| Y3/12s6 | Pressure distributor position sensor | 3K |
| Y3/12s7 | Park pawl position sensor | 1F |
| Y3/12y1 | Shift rods control valve A | 7C |
| Y3/12y2 | Shift rods control valve B | 7B |
| Y3/12y3 | Shift rods control valve C | 7B |
| Y3/12y4 | Shift rods control valve D | 7B |
| Y3/12y5 | Pressure distributor switchover valve | 9C |
| Y3/12y6 | Park pawl switchover valve | 10C |
| Y3/13b1 | Park pawl locking solenoid | 11C |
| Y3/13b2 | Gear set group oil temperature sensor | 6K |
| Y3/13n1 | Double clutch transmission output shaft RPM sensor | 10K |
| Y3/13n2 | Double clutch transmission hollow shaft RPM sensor | 11K |
| Y3/13n3 | Double clutch transmission drive shaft RPM sensor | 2F |
| Y3/13n4 | Engine speed sensor | 5K |
