Power Seat Switch

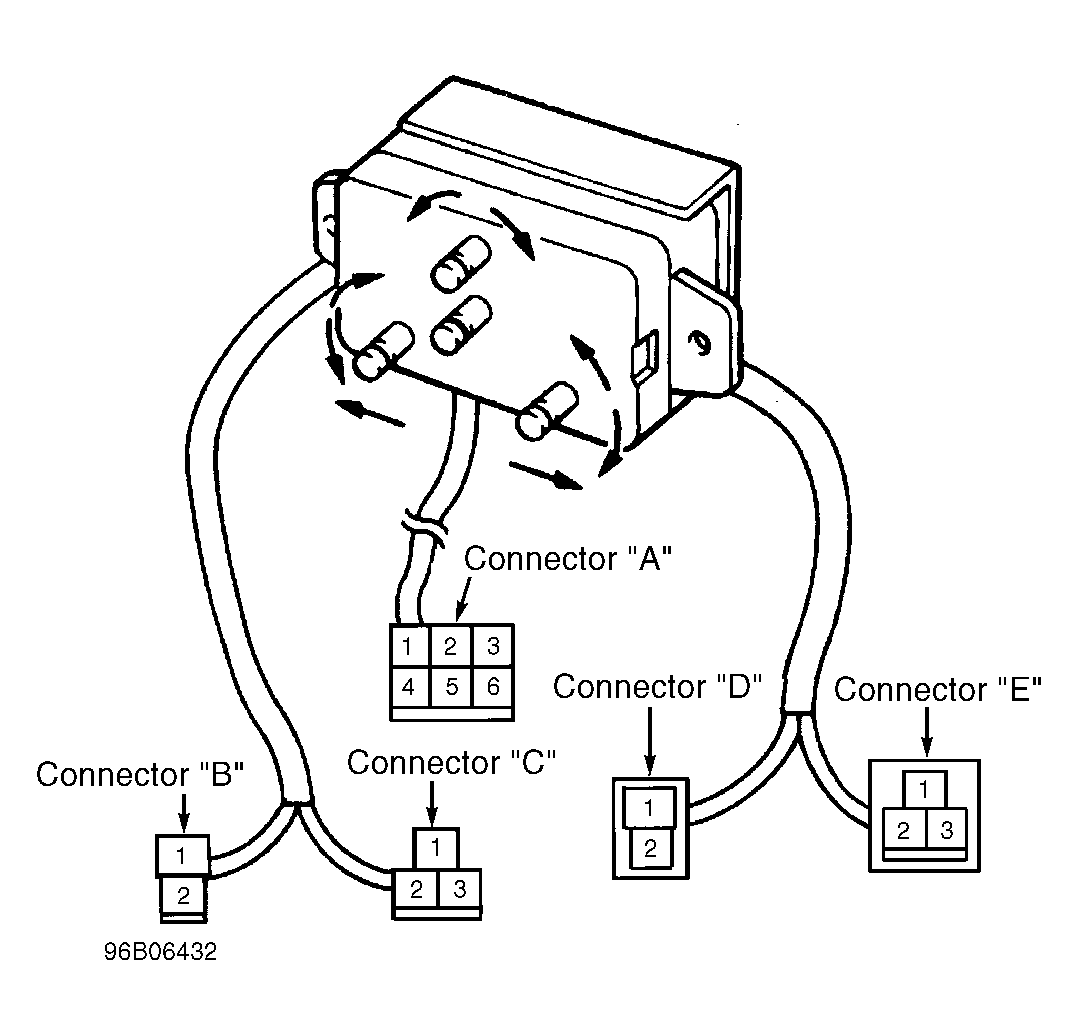

Disconnect power seat switch harness connector. Using ohmmeter, check continuity of switch. See POWER SEAT SWITCH CONTINUITY andFig 1 . Replace switch if continuity is not as specified.
POWER SEAT SWITCH CONTINUITY
| Switch Position | (1) Check Continuity Between Pin No. | ||||
|---|---|---|---|---|---|
| Driver's Seat | |||||
| Front Height | |||||
| UP | A-1 & B-2; B-1 & C-3 | ||||
| DOWN | A-1 & B-1; B-2 & C-2 | ||||
| Rear Height | |||||
| UP | A-1 & D-2; D-1 & E-2 | ||||
| DOWN | A-1 & E-3; D-2 & E-3 | ||||
| Slide Switch | |||||
| Forward | A-1 & A-2 | ||||
| Backward | A-1 & A-5 | ||||
| Reclining Switch | |||||
| Forward | A-1 & A-3 | ||||
| Backward | A-1 & A-6 | ||||
| All Switches | |||||
| Off | C-1, A-2, A-3, A-4, A-5, A-6 & E-1 | ||||
|
|||||
