| Bracket Bolt |
16 (21) |
| Camshaft Position Sensor Sensing Cylinder Attaching Bolt |
16 (22) |
| Camshaft Sprocket Attaching Bolt |
65 (88) |
| Connecting Rod Cap Nut |
| Step 1 |
15 (20) |
| Step 2 |
Additional 95 Degrees |
| Crankshaft Bolt |
134 (182) |
| Crankshaft Main Bearing Cap Bolts |
| Step 1 |
18 (25) |
| Step 2 |
Additional 95 Degrees |
| Crankshaft Pulley Attaching Bolt |
95 (128) |
| Cylinder Block Drain Plug |
33 (44) |
| Cylinder Head Bolts |
| Step 1 |
55 (74) |
| Step 2 |
Loosen Completely |
| Step 3 |
15 (20) |
| Step 4 |
Additional 90 Degrees |
| Step 5 |
Additional 90 Degrees |
| Drive Plate Attaching Bolt (A/T) |
72 (98) |
| EGR Valve |
16 (22) |
| Engine Coolant Temperature Sensor |
22 (29) |
| Engine Hanger |
14 (19) |
| Engine Mount Bracket to Engine Nut |
50 (67) |
| Engine Mount Insulator to Frame Bolt |
33 (44) |
| Engine Support Bracket (Right Side) |
36 (49) |
| Exhaust Manifold Bolt |
| M8 |
13 (17) |
| M10 |
21 (30) |
| Exhaust Manifold Bracket Bolt |
| M8 |
14 (19) |
| M10 |
26 (35) |
| Exhaust Manifold Nut |
| M8 |
12 (17) |
| M10 |
22 (30) |
| Exhaust Pipe Bolt (Front) |
37 (50) |
| Exhaust Pipe Nut (Center) |
44 (59) |
| Exhaust Pipe Nut (Front) |
37 (50) |
| Flywheel Attaching Bolt (M/T) |
72 (98) |
| Generator Brace |
| M8 |
17 (23) |
| M10 |
36 (49) |
| Generator Pivot Nut |
33 (44) |
| Heated Oxygen Sensor |
33 (44) |
| Intake Manifold Bolt/Nut |
14 (19) |
| Intake Manifold Stay Attaching Bolt |
13 (18) |
| Intake Manifold Stay Bolt |
23 (31) |
| Knock Sensor |
17 (23) |
| Lock Bolt |
17 (23) |
| Main Muffler Bolt |
34 (45) |
| Oil Level Gauge/Guide Bolt |
18 (24) |
| Oil Pan Drain Plug |
29 (39) |
| Oil Relief Plug |
33 (44) |
| Oil Screen |
14 (19) |
| Oxygen Sensor |
33 (44) |
| Power Steering Oil Pump Attaching Bolt |
| M8 |
16 (22) |
| M10 |
33 (44) |
| Power Steering Pump Bracket Stay Bolt |
36 (49) |
| Rocker Arm/Shaft Assembly Attaching Bolt |
23 (31) |
| Spark Plug |
19 (25) |
| Thermostat Housing Bolt |
17 (24) |
| Throttle Body |
14 (19) |
| Throttle Body Stay |
17 (24) |
| Timing Belt Tensioner Attaching Bolt |
17 (23) |
| Transaxle Stay to Bell Housing Cover Bolt |
36 (48) |
| Transaxle Stay to Oil Pan Bolt |
17 (23) |
| Water Inlet Fitting |
14 (19) |
| Water Pump |
17 (23) |
| INCH Lbs. (N.m) |
| Accelerator Cable Clamp Attaching Bolt |
89 (10) |
| Adjusting Bolt (Ignition System) |
44 (5) |
| Air Cleaner Bolt |
80 (9) |
| Air Cleaner Bracket Bolt |
97 (11) |
| Air Flow Sensor Nut |
80 (9) |
| Air Intake Hose Clamp Bolt |
35 (4) |
| Baffle Plate |
97 (11) |
| Bell Housing Cover Bolt |
80 (9) |
| Camshaft Position Sensor |
80 (9) |
| Camshaft Position Sensor Support Attaching Bolt |
124 (14) |
| Coolant Temperature Gauge Unit |
97 (11) |
| Crank Angle Sensor |
89 (10) |
| Exhaust Manifold Cover |
115 (13) |
| Front Case |
124 (14) |
| Fuel Pressure Regulator |
80 (9) |
| Fuel Rail |
106 (12) |
| Fuel Return Pipe |
89 (9) |
| Generator Nut |
124 (14) |
| Ground Wire Attaching Bolt |
80 (9) |
| Hanger Bolt |
115 (13) |
| Heat Protector Bolt |
115 (13) |
| High Pressure Fuel Hose Attaching Bolt |
44 (5) |
| Ignition Coil |
89 (10) |
| Manifold Differential Pressure Sensor |
44 (5) |
| Oil Dipstick Guide |
124 (14) |
| Oil Pan |
| Lower |
98 (11) |

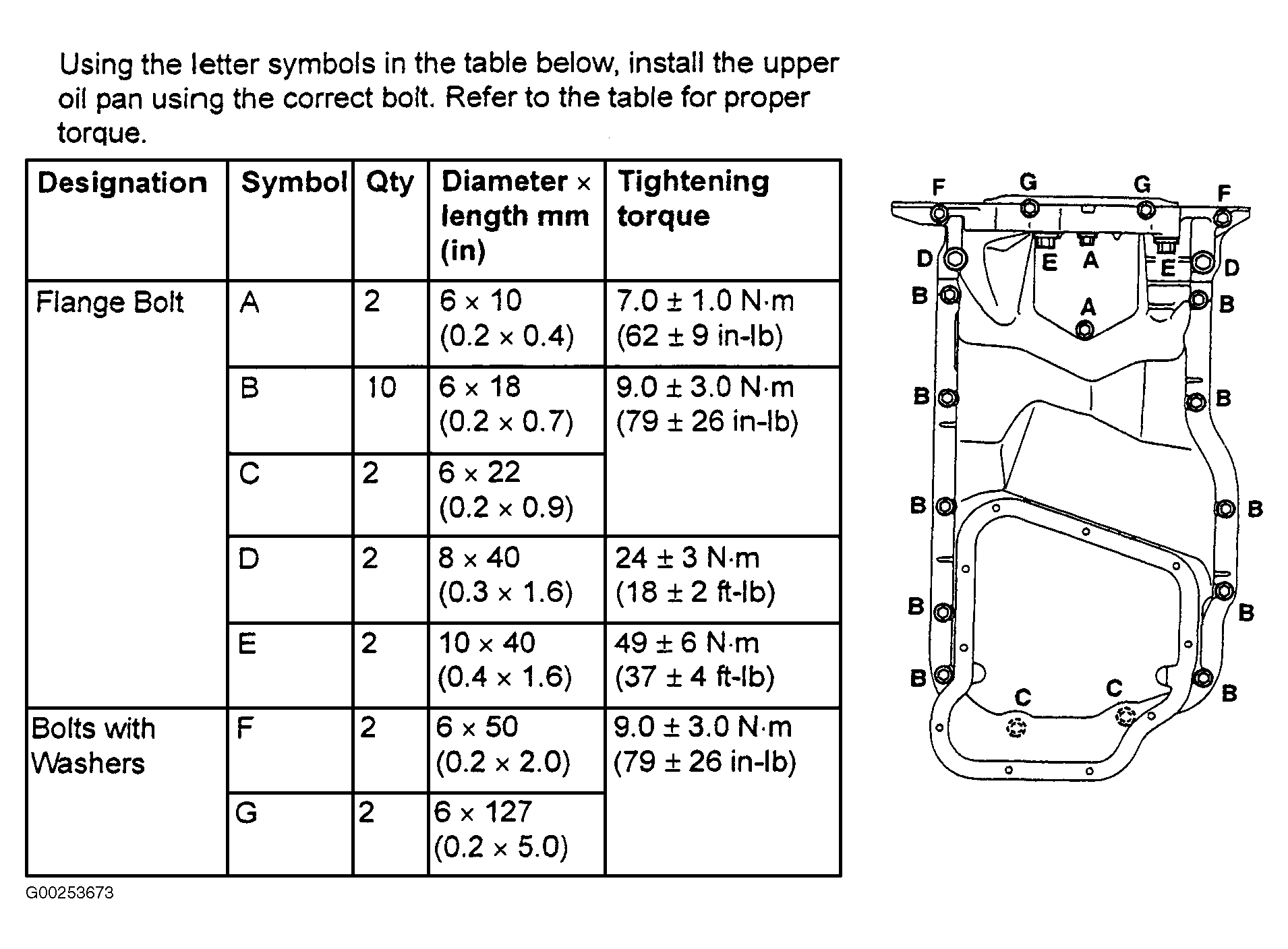

| Upper |
|
| Oil Pan Cover |
62 (7) |
| Oil Pressure Switch |
89 (10) |
| Oil Pump Cover |
89 (10) |
| Oil Seal Case |
97 (11) |
| Pressure Hose Attaching Bolt |
106 (12) |
| Pressure Tube Attaching Bolt |
106 (12) |
| Radiator Support Bolt |
106 (12) |
| Rear Plate |
97 (11) |
| Rocker Cover Attaching Bolt |
35 (4) |
| Solenoid Valve Assembly |
89 (9) |
| Timing Belt Cover |
89 (10) |
| Timing Belt Lower Cover Attaching Bolt |
97 (11) |
| Timing Belt Front Upper Cover Attaching Bolt |
97 (11) |
| Timing Belt Rear Cover |
89 (10) |
| Vacuum Hose/Pipe Assembly |
97 (11) |
| Vacuum Pipe Bolt |
44 (5) |
| Water Inlet Pipe |
124 (14) |
| Water Outlet Fitting |
124 (14) |
| Water Pump Connector Bracket |
124 (14) |
| Water Pump Pulley Bolt |
89 (10) |
