| Camshaft Sprocket Attaching Bolt |
65 (88) |
| Connecting Rod Cap Nut |
| Step 1 |
20 (27) |
| Step 2 |
Plus Torque Angle 90 Degrees |
| Crankshaft Bolt |
136 (185) |

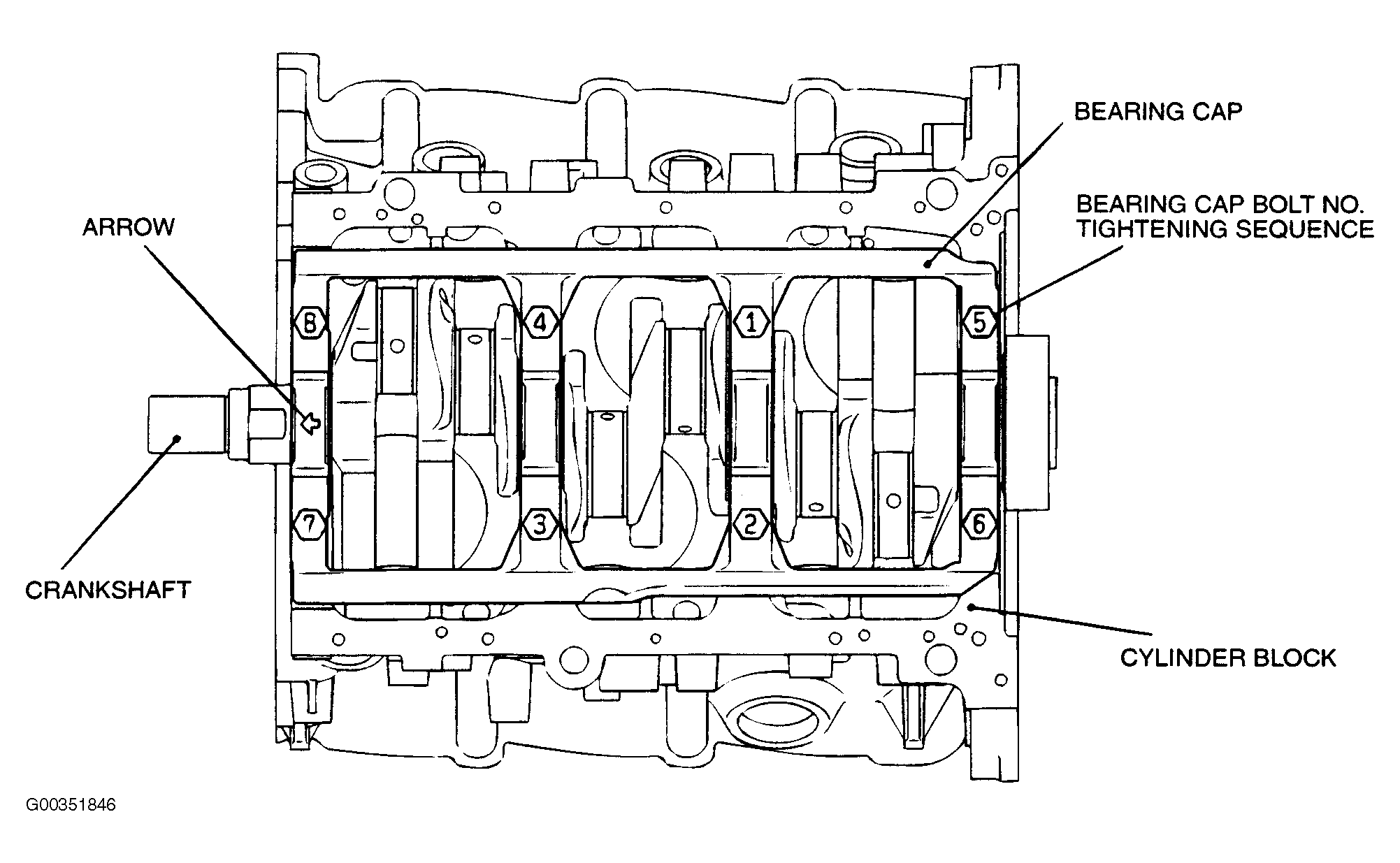

| Crankshaft Main Bearing Cap Bolts |
69 (93) |

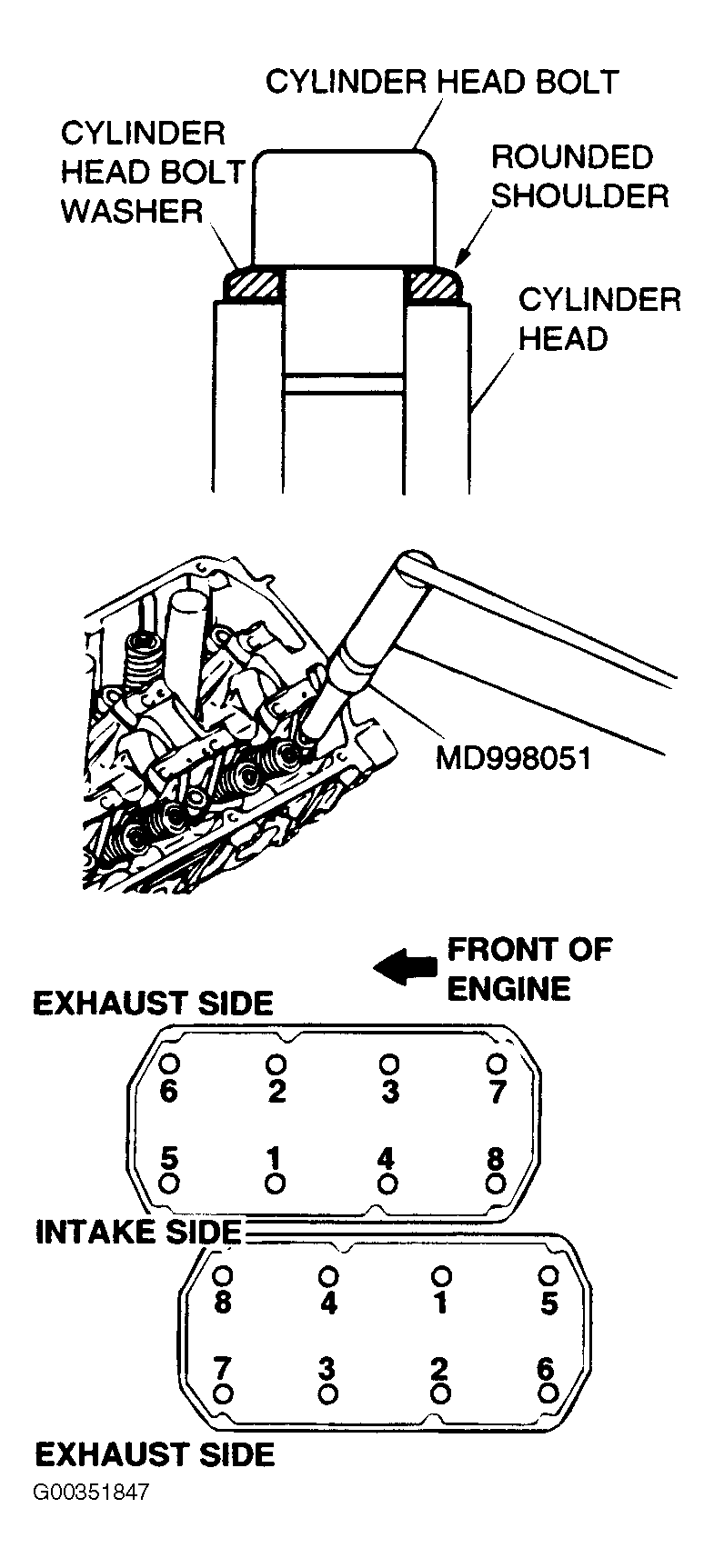

| Cylinder Head Bolts |
| Step 1 |
80 (108) |
| Step 2 |
Loosen Completely In Reverse Order |
| Step 3 |
Repeat Step 1 |
| Dipstick Guide Bolt |
24 (32) |
| Drive Belt Tensioner Nut |
36 (49) |
| Drive Plate/Flywheel Bolt |
55 (74) |
| Engine Coolant Temperature Sensor |
21 (29) |
| Engine Mount Bracket Attaching Bolt |
| M10 |
63 (86) |
| M12 |
60 (81) |
| Engine Mount Bracket Attaching Nut |
63 (86) |
| Engine Mount Stay Attaching Bolt |
27 (36) |
| Engine Support Bracket Nut |
32 (44) |
| Exhaust Gas Recirculation Pipe Bolt |
13 (18) |
| Exhaust Gas Recirculation Pipe Flare Nut |
44 (59) |
| Exhaust Gas Recirculation Valve Bolt |
16 (22) |
| Exhaust Manifold Engine Hanger Bolt |
26 (35) |
| Exhaust Manifold Heat Protector Bolt |
10 (14) |
| Exhaust Manifold Nut |
32 (44) |
| Generator Bracket Bolt |
| M8 |
16 (22) |
| M10 |
36 (49) |
| Heater Pipe Bolt |
14 (19) |
| Idler Pulley Bolt |
32 (44) |
| Intake Manifold Nut |
| Step 1 |
|
| Step 2 |
Tighten (L) 16 (22) |
| Step 3 |
Tighten (R) 16 (22) |
| Step 4 |
Repeat Step 2 |
| Step 5 |
Repeat Step 3 |
| Intake Manifold Plenum Stay Bolt |
| M8 |
13 (18) |
| M10 |
26 (35) |
| Intake Manifold Plenum-To-Intake Manifold Bolt/Nut |
13 (18) |
| Knock Sensor |
17 (23) |
| Knock Sensor Bracket Bolt |
21 (28) |
| Oil Filter Bracket Bolt |
18 (25) |
| Oil Pan Drain Plug |
29 (39) |
| Oil Pump Case Bolt |
| M8 |
10 (14) |
| M10 |
30 (41) |
| Oil Relief Plug |
32 (44) |
| Oil Screen Bolt |
14 (19) |
| Oxygen Sensor |
32 (44) |
| Power Steering Oil Pump Attaching Bolt |
31 (42) |
| Rocker Arm & Shaft Assembly Attaching Bolt |
23 (31) |
| Spark Plugs |
18 (25) |
| Starter Attaching Bolt |
22 (30) |
| Thermostat Housing Bolt |
14 (19) |
| Timing Belt Auto Tensioner Attaching Bolt |
18 (25) |
| Timing Belt Front Upper Cover Attaching Bolt |
| M6 |
|
| M8 |
10 (14) |
| Timing Belt Rear Cover Attaching Bolt |
10 (14) |
| Timing Belt Tensioner Arm Pivot Bolt |
32 (44) |
| Timing Belt Tensioner Pulley Center Bolt |
35 (48) |
| Water Inlet Fitting Bolt |
14 (19) |
| Water Inlet Pipe Bolt |
10 (14) |
| Water Pump Bolt |
| M8 |
18 (25) |
| M10 |
30 (41) |
| INCH Lbs. (N.m) |
| Baffle Plate Bolt |
| Cylinder Block Side |
80 (9) |
| Oil Pan Side |
97 (11) |
| Camshaft Thrust Case Attaching Bolt |
115 (13) |
| Crankshaft Position Sensor Attaching Bolt |
80 (9) |
| Distributor Attaching Bolt/Nut |
115 (13) |
| Engine Coolant Temperature Gauge Unit |
97 (11) |
| Fuel Pressure Regulator Bolt |
80 (9) |
| Fuel Rail Bolt |
106 (12) |
| Ground Wire Attaching Bolt |
44 (5) |
| Induction Control Valve-To-Intake Manifold Plenum Bolt |
80 (9) |
| Manifold Differential Pressure Sensor Bolt |
44 (5) |

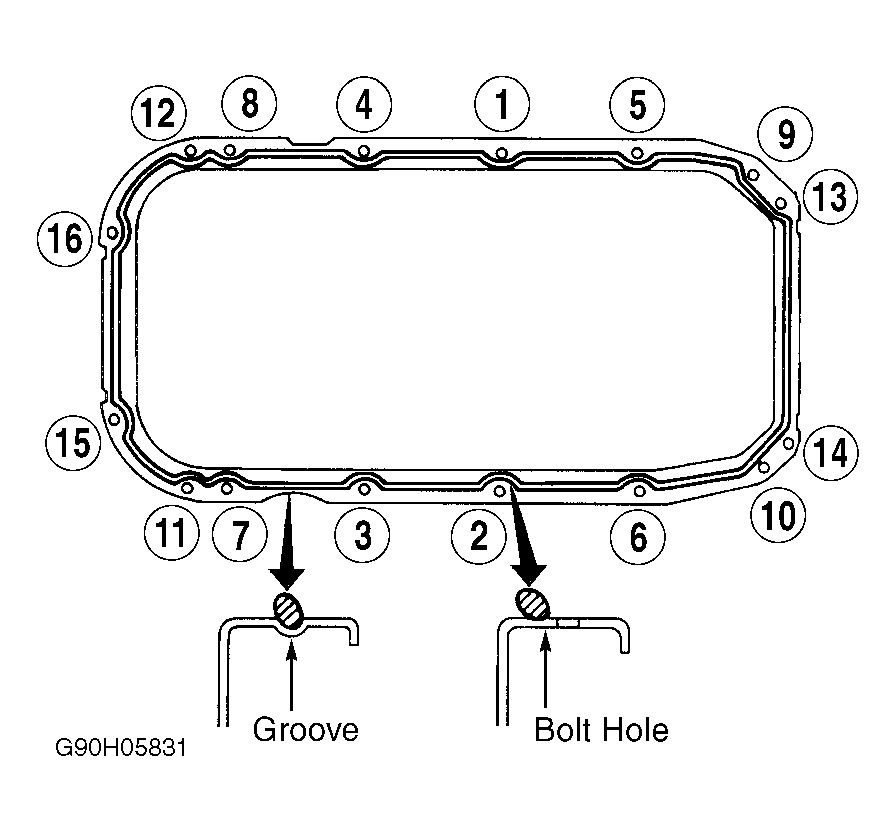

| Oil Pan Bolts |
| Lower |
97 (11) |
| Upper |
80 (9) |
| Oil Pan Bolt Hole Cover Attaching Bolt |
97 (11) |
| Oil Pressure Switch |
89 (10) |
| Oil Pump Cover Bolt |
89 (10) |
| Oil Seal Case Bolt |
97 (11) |
| Rear Plate Bolt |
97 (11) |
| Rocker Cover Attaching Bolt |
27 (3) |
| Throttle Body Bolt |
106 (12) |
| Timing Belt Front Lower Cover Attaching Bolt |
97 (11) |
