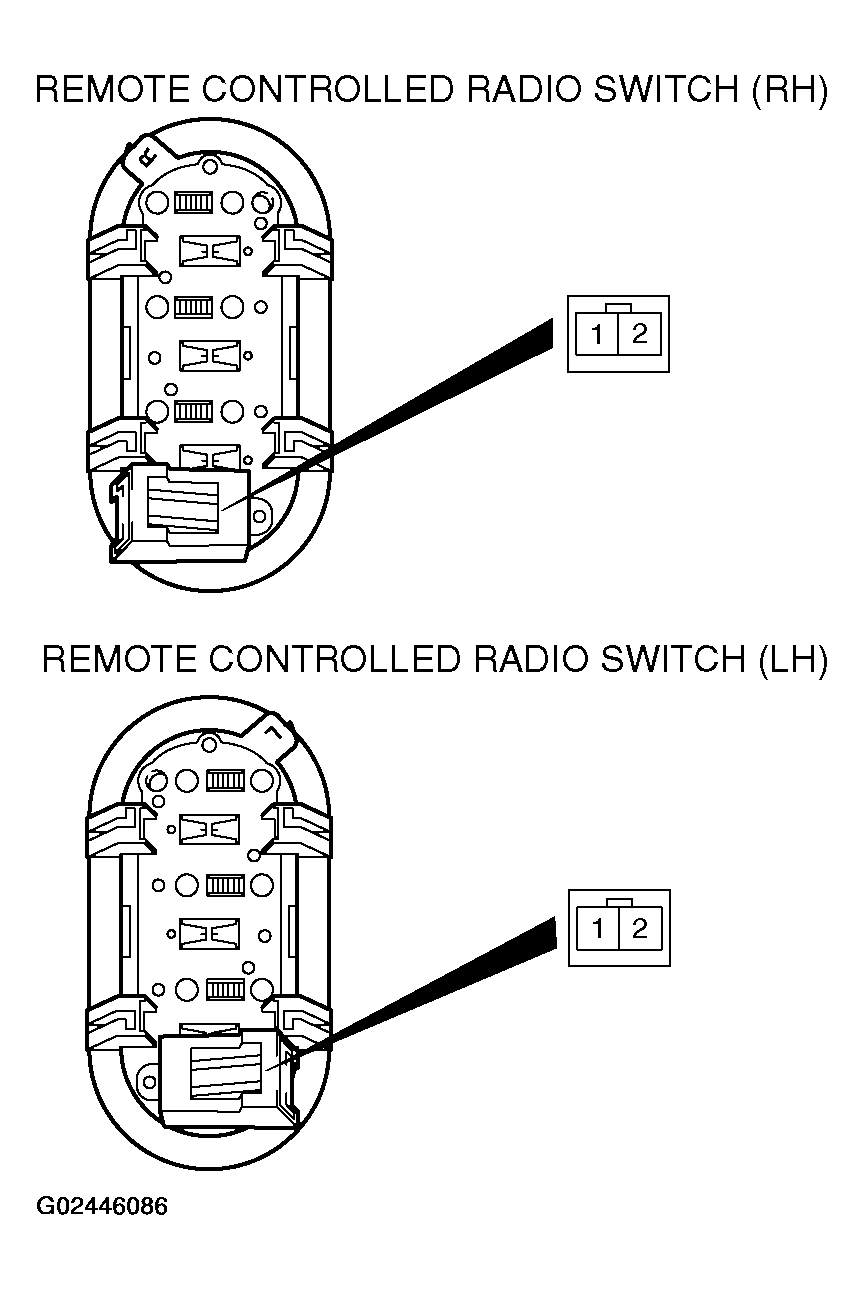

Remote Controlled Radio Switch Continuity Check
SWITCH POSITION VALUE CHART
| SWITCH POSITION |
MEASUREMENT VALUE (RH) |
MEASUREMENT VALUE (LH) |
| No push |
24 kΩ |
Open circuit |
| Upper |
6.8 kΩ |
1.2 kΩ |
| Center |
0Ω |
470 Ω |
| Lower |
15.0 kΩ |
3.3 kΩ |
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
