Electrical Component Locator - Lancer
›
Component Location Graphics
Component Location Graphics
NOTE:
Figures may show multiple component locations. Refer to appropriate table for proper figure references.
Fig 1: Right Rear Of Engine Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

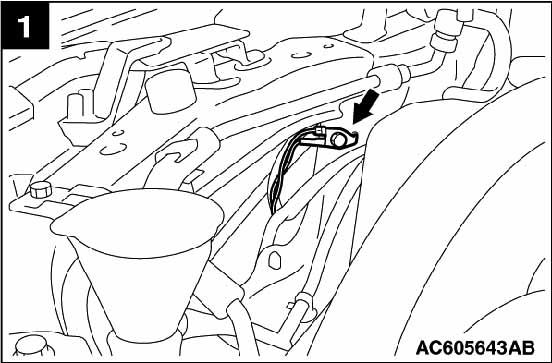

Fig 2: Left Side Of Engine Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 3: Steering Column
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 4: Right Side Of Dash
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

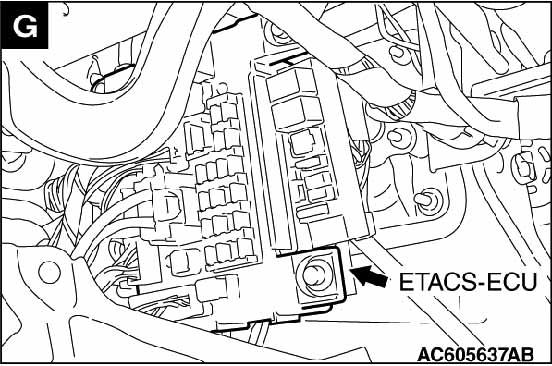

Fig 5: Left Side Of Dash
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 6: Left Side Of Dash
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 7: Steering Column
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 8: Left Side Of Dash
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

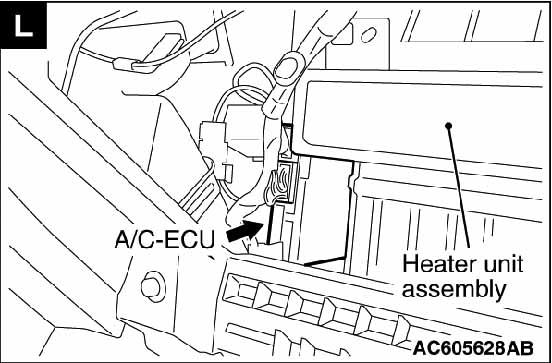

Fig 9: Center Of Dash
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 10: Center Of Dash
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 11: Front Of Headliner
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 12: Under Front Passenger's Seat
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 13: Driver's Door
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 14: Right Side Of Engine Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 15: Top Rear Of Engine
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 16: Rear Of Engine
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 17: Right Kick Panel
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 18: Left Side Of Dash
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 19: Center Of Dash
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 20: Front Of Headliner
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 21: Right Quarterpanel
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 22: Right "C" Pillar
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 23: Left "C" Pillar
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 24: Left Side Of Luggage Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 25: Left Front Floor
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 26: Left Side Of Dash
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 27: Left Kick Panel
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 28: Left Front Of Center Console
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 29: Rear Of Engine Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

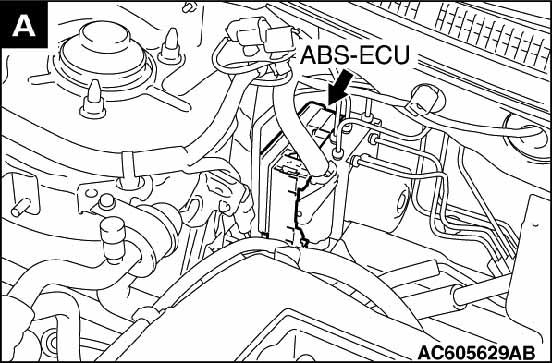

Fig 30: Left Front Of Engine Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 31: Left Side Of Engine Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 32: Left Front Of Engine
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 33: Left Front Of Engine
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 34: Left Side Of Engine Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 35: Left Side Of Engine Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 36: Under Left Side Of Dash
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 37: Center Console
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 38: Front Of Engine
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 39: Under Transmission
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 40: Under Front Of Vehicle
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 41: Right Rear Of Engine
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 42: Left Rear Of Engine
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 43: Right Rear Of Engine
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 44: Left Side Of Engine Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 45: Left Front Of Engine
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

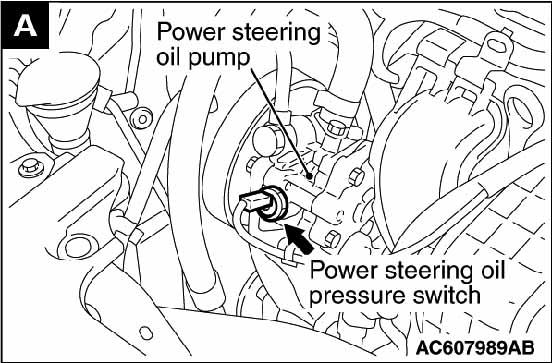

Fig 46: Right Front Of Engine Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 47: Left Side Of Engine
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 48: Left Rear Of Engine
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 49: Rear Of Engine
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 50: Left Front Of Engine Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 51: Left Front Of Engine Compartment (Right Similar)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

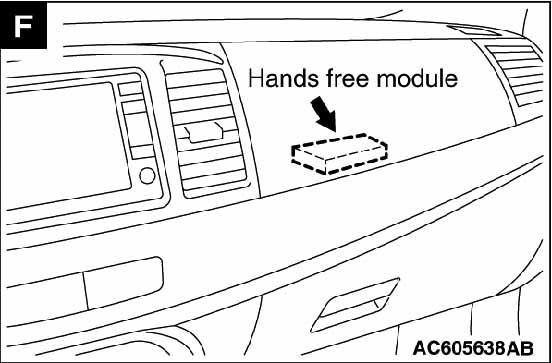

Fig 52: Top Center Of Dash
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 53: Under Left Side Of Dash
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 54: Left Side Of Dash
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 55: Behind Right Side Of Dash
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 56: Under Front Passenger's Seat
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 57: Driver's Door (Front Passenger's Similar)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 58: Under Driver's Seat
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 59: Left "B" Pillar (Right Similar)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 60: Top Of Fuel Tank
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 61: Right Rear Of Engine Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 62: Right Front Of Engine
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 63: Left Front Of Engine
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 64: Left Side Of Engine
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 65: Left Rear Of Engine
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 66: Transmission
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 67: Center Console
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

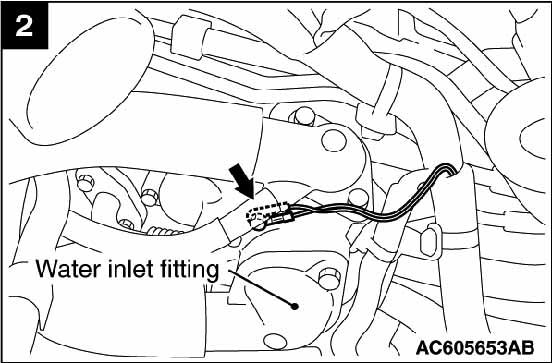

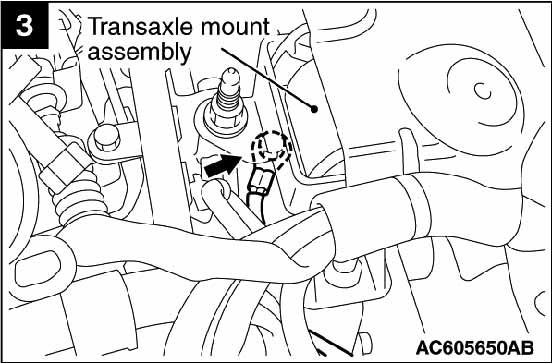

Fig 68: Engine
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 69: Body Overview
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 70: Doors
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

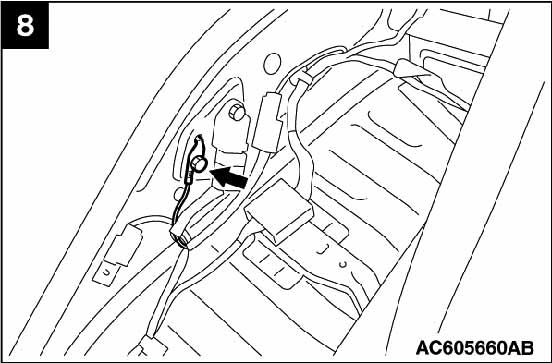

Fig 71: Rear Of Vehicle
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 72: Under Rear Of Vehicle
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 73: Dash & Kick Panels
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 74: Doors
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 75: Engine
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 76: Left Side Of Engine Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 77: Left Rear Of Engine Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 78: Left Rear Of Engine Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 79: Under Left End Of Dash
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 80: Under Center Of Vehicle
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 81: Engine, Front Exhaust Pipe
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 82: Front Wheel Hub Assemblies (Left/Right Similar)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 83: Rear Wheel Hub Assemblies (Left/Right Similar)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 84: Rear Of Engine
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

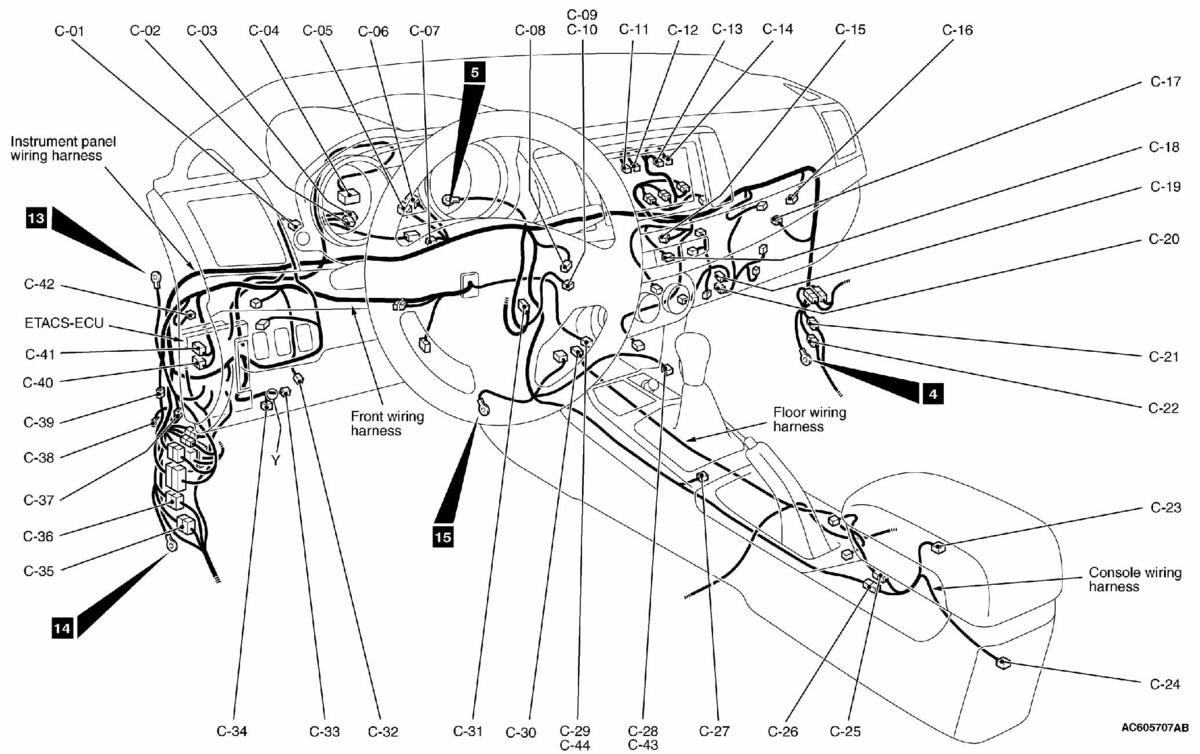

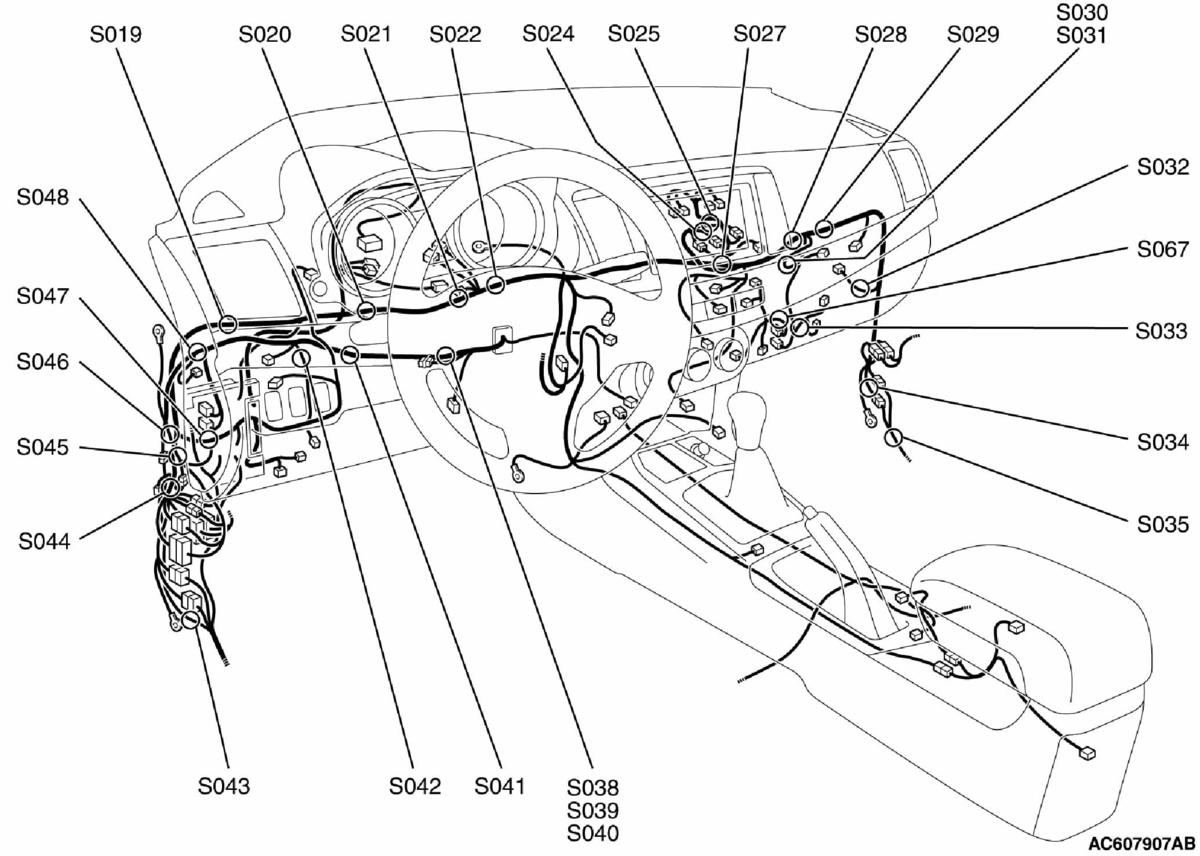

Fig 85: Dash, Center Console & Kick Panels
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 86: Steering Column
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 87: Engine Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

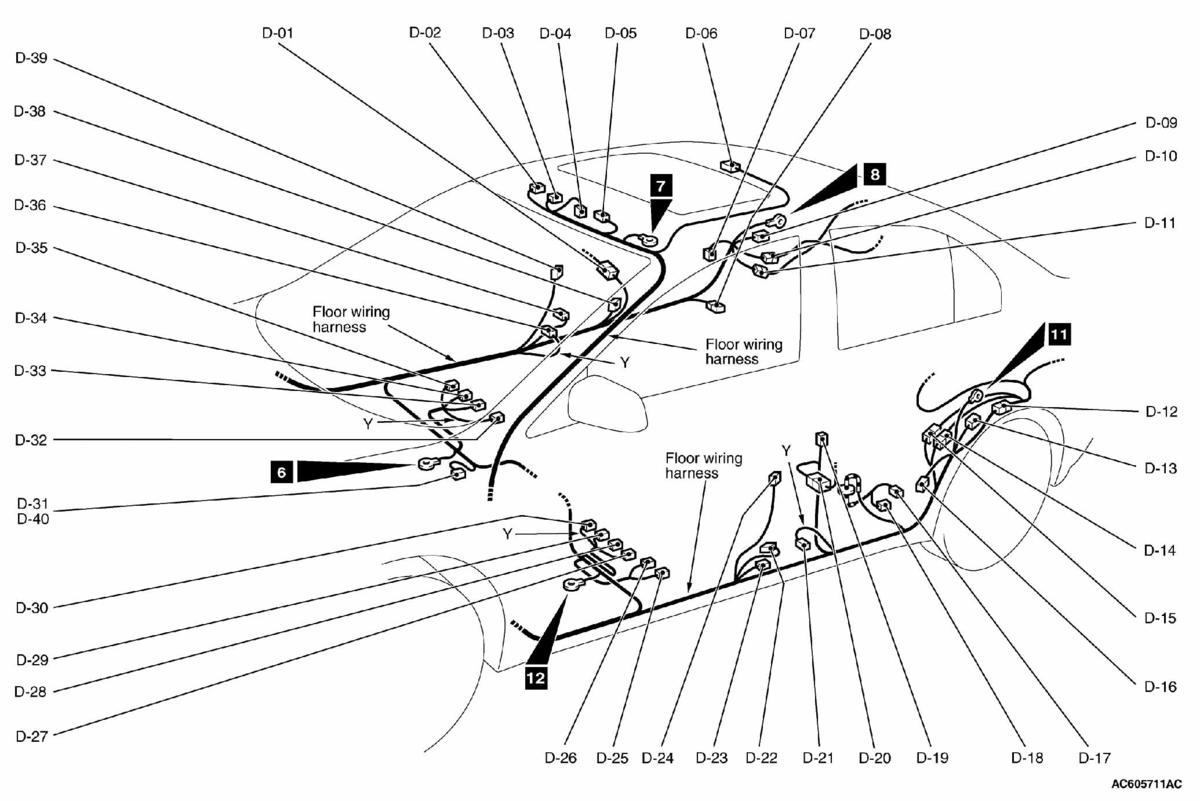

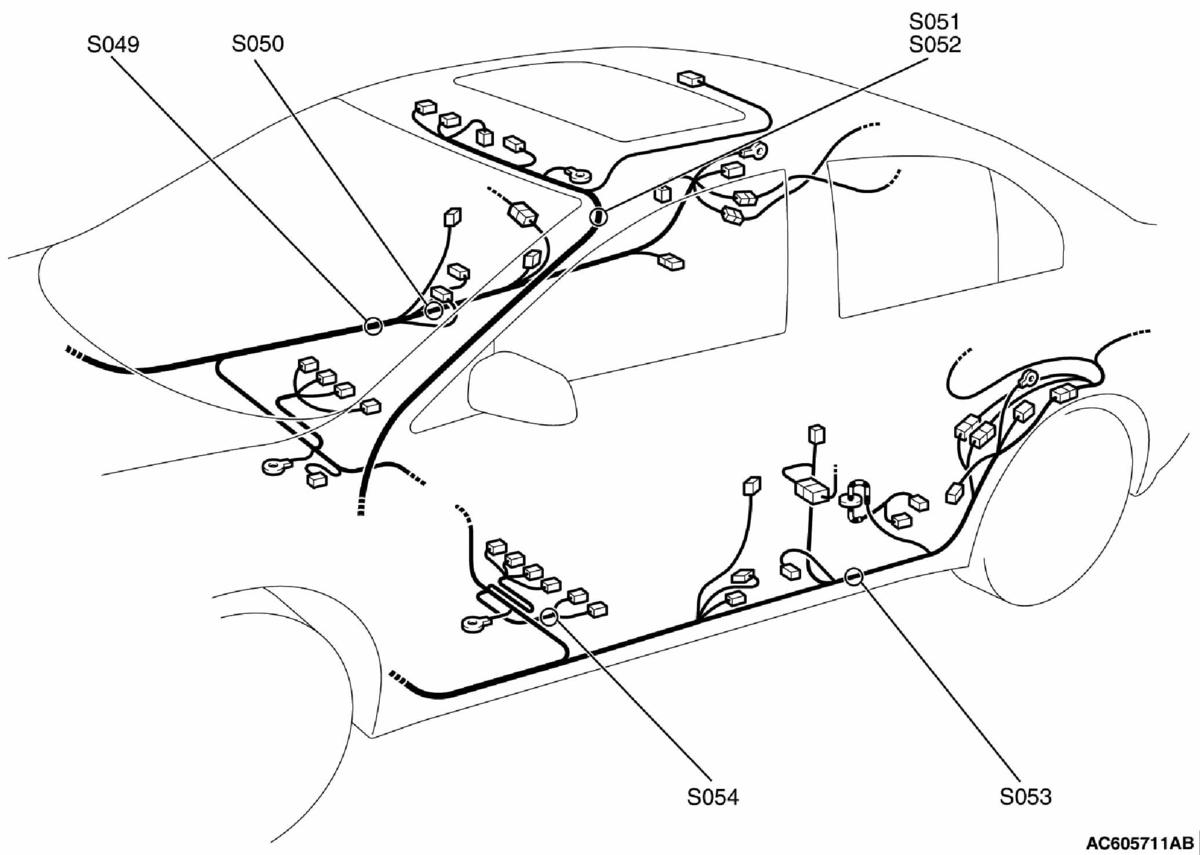

Fig 88: Body Overview
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 89: Rear Of Vehicle
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 90: Engine
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 91: Dash, Center Console & Kick Panels
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
