Fuel Pump Module: Notes
NOTE:
For the removal and installation procedures, refer to FUEL PUMP MODULE REPLACEMENT .

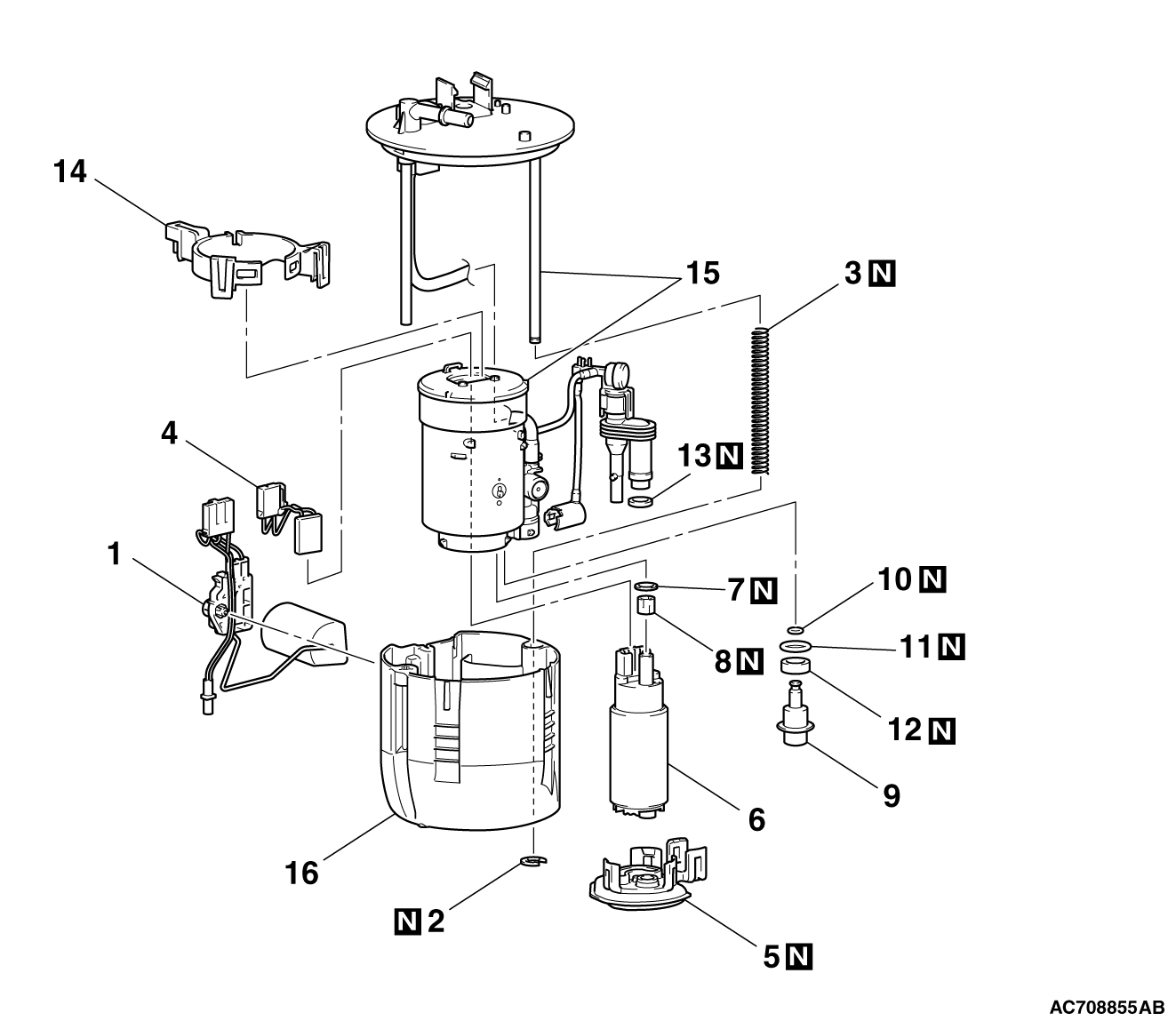

FUEL PUMP MODULE DISASSEMBLY STEPS
| 1. Fuel Level Sensor | 10. O-Ring >>A<< |
| 2. Clip | 11. O-Ring >>A<< |
| 3. Spring | 12. Back-Up O-Ring |
| 4. Fuel Pump Harness | 13. O-Ring >>A<< |
| 5. Fuel Filter | 14. Bracket |
| 6. Fuel Pump Assembly | 15. Fuel Flange & Filter Assembly |
| 7. O-Ring >>A<< | 16. Sub Tank Assembly |
| 8. Spacer | |
| 9. Fuel Pressure Regulator |
