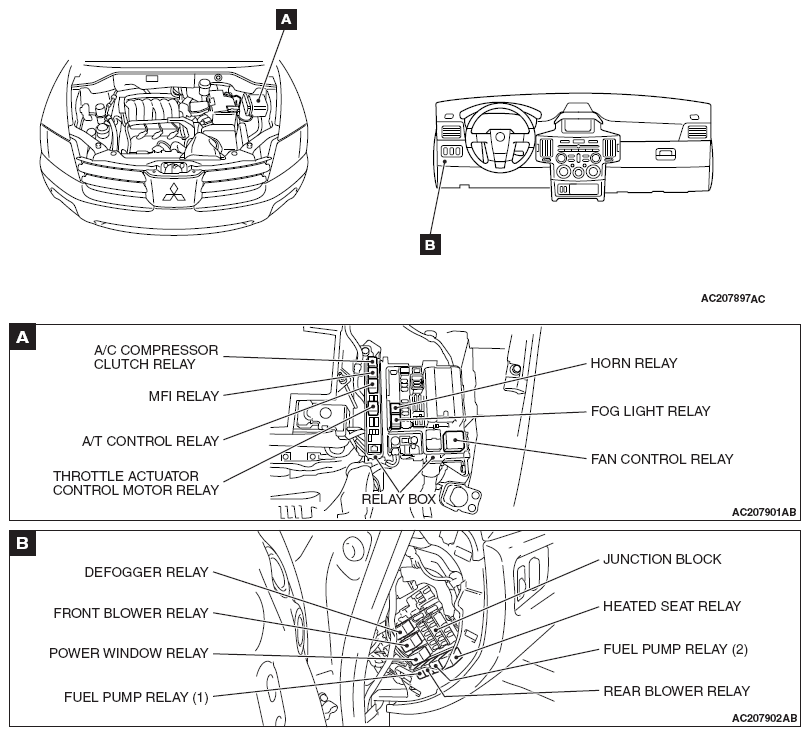

OEM Component Locations: Relay
RELAYS SYMBOL REFERENCE CHART
| NAME | SYMBOL | NAME | SYMBOL |
|---|---|---|---|
| A/C compressor clutch relay | A | Fuel pump relay (2) | B |
| A/T control relay | A | Heated seat relay | B |
| Defogger relay | B | Horn relay | A |
| Fan control relay | A | MFI relay | A |
| Fog light relay | A | Power window relay | B |
| Front blower relay | B | Rear blower relay < Automatic A/C > | B |
| Fuel pump relay (1) | B | Throttle actuator control motor relay | A |
