Section 32 (Basic Brake System - Lancer)
›
Front Disc Brake Assembly
›
Disassembly And Assembly <16-Inch Front Disc Brake (Except RALLIART)>
›
Notes
Disassembly And Assembly <16-Inch Front Disc Brake (Except RALLIART)>: Notes
WARNING:
This page is about a different variant/trim than selected.

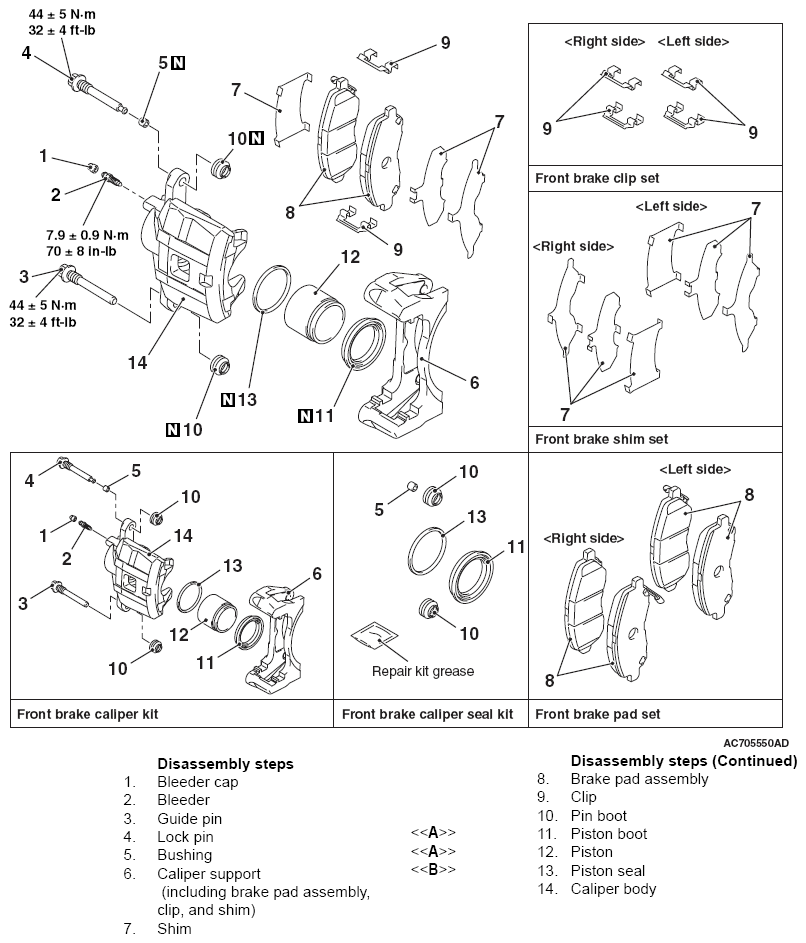

Fig 1: Exploded View Of Front Disc Brake Assembly (16-Inch Front Disc Brake (Except Ralliart)) With Torque Specifications
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
