OEM Component Locations: Relay

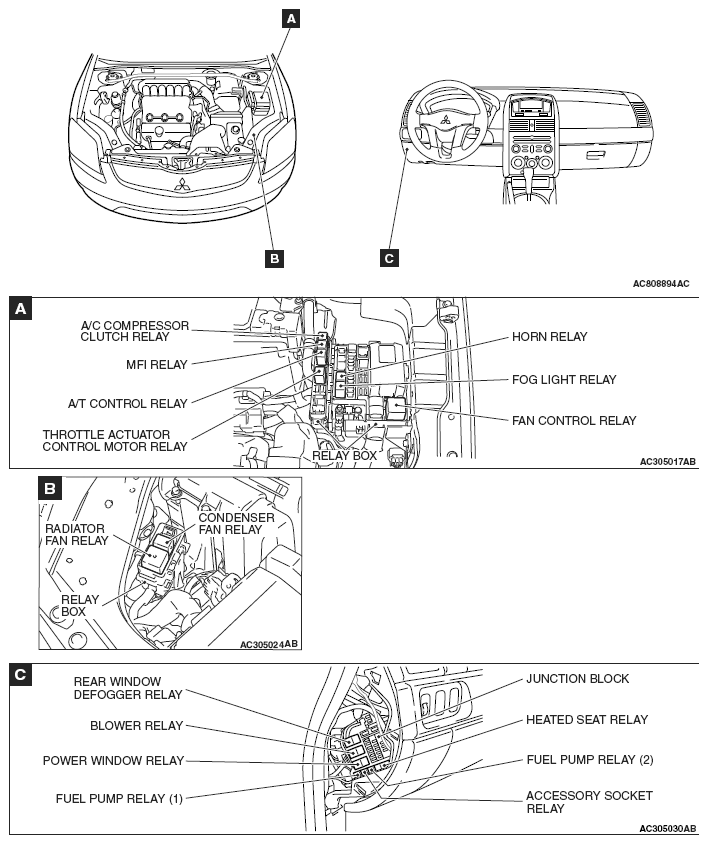

RELAY REFERENCE CHART
| NAME | SYMBOL |
|---|---|
| A/C compressor clutch relay | A |
| A/T control relay | A |
| Accessory socket relay | C |
| Blower relay | C |
| Condenser fan relay | B |
| Fan control relay | A |
| Fog light relay | A |
| Fuel pump relay (1) | C |
| Fuel pump relay (2) | C |
| Heated seat relay | C |
| Horn relay | A |
| MFI relay | A |
| Power window relay | C |
| Radiator fan relay | B |
| Rear window defogger relay | C |
| Throttle actuator control motor relay | A |
