Centralized Relay

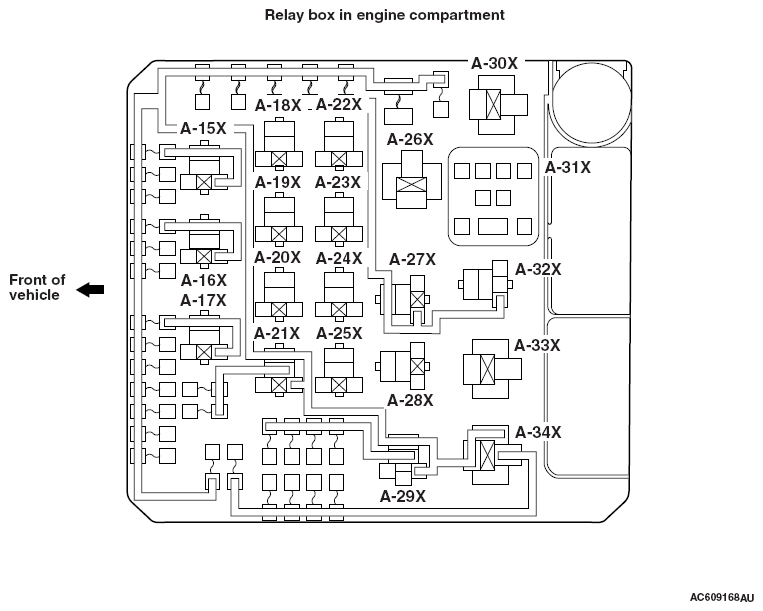

RELAY BOX CONNECTORS
| Connector No. | Name |
|---|---|
| A-15X | Fog light relay |
| A-16X | Horn relay |
| A-17X | A/C compressor clutch relay |
| A-18X | Theft-alarm horn relay < Vehicles without theft-alarm sensor > |
| A-19X | - |
| A-20X | No connection |
| A-21X | Headlight relay (High) |
| A-22X | Throttle actuator control motor relay |
| A-23X | - |
| A-24X | Daytime running light relay |
| A-25X | Injector relay |
| A-26X | Electric pump relay |
| A-27X | Fuel pump relay 1 |
| A-28X | Starter relay |
| A-29X | Headlight relay (Low) |
| A-30X | - |
| A-31X | - |
| A-32X | - |
| A-33X | - |
| A-34X | MFI relay |
| A-35X | Radiator fan relay |
| A-36X | Condenser fan relay |
| A-37X | Fan control relay |
