Removal And Installation: Notes
Pre-removal and Post-installation Operation
- Engine Room Under Cover Front A, B and Engine Room Side Cover (RH) Removal and Installation (Refer to UNDER COVER ).
- Engine Coolant Draining and Refilling (Refer to On-vehicle Service, ENGINE COOLANT REPLACEMENT ).
- Engine Oil Draining and Refilling (Refer to ON-VEHICLE SERVICE, ENGINE OIL REPLACEMENT ).
- Engine Cover Removal (Refer to ENGINE COVER ).
- Charge air cooler Intake Air Hose A Removal and Installation (Refer to CHARGE AIR COOLER ).
- Air Cleaner Assembly Removal and Installation (Refer to AIR CLEANER ).
- Front Exhaust Pipe Removal and Installation (Refer to TURBOCHARGER ASSEMBLY INSPECTION ).
- Strut Tower Bar Removal and Installation (Refer to Strut Tower Bar REMOVAL AND INSTALLATION ).

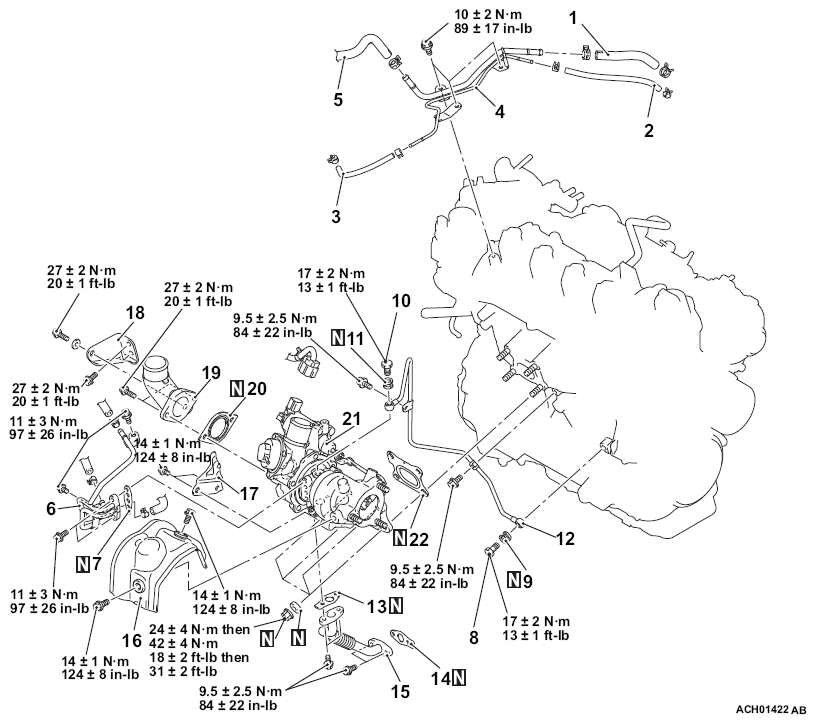

| Removal steps | ||
|---|---|---|
| >>E<< | 1. | Vacuum hose |
| 2. | Boost hose | |
| 3. | Boost hose | |
| 4. | Vacuum pipe | |
| 5. | Vacuum hose | |
| 6. | Water pipe B | |
| 7. | Gasket | |
| >>D<< | 8. | Eye bolt |
| >>D<< | 9. | Gasket |
| >>D<< | 10. | Eye bolt |
| >>D<< | 11. | Gasket |
| >>D<< | 12. | Oil pipe assembly |
| >>C<< | 13. | Oil return pipe gasket |
| >>C<< | 14. | Oil return pipe gasket |
| 15. | Oil return pipe assembly | |
| 16. | Turbocharger cover upper | |
| 17. | Turbocharger cover lower | |
| >>B<< | 18. | Turbocharger bracket |
| 19. | Air inlet fitting | |
| 20. | Air inlet fitting gasket | |
| >>A<< | 21. | Turbocharger assembly |
| >>A<< | 22. | Turbocharger gasket |
