WARNING: This page is about a different car, the 1993 Nissan Pickup and 1993 Nissan Pathfinder. However, it is still accessible from the selected car via links, so may be relevant.

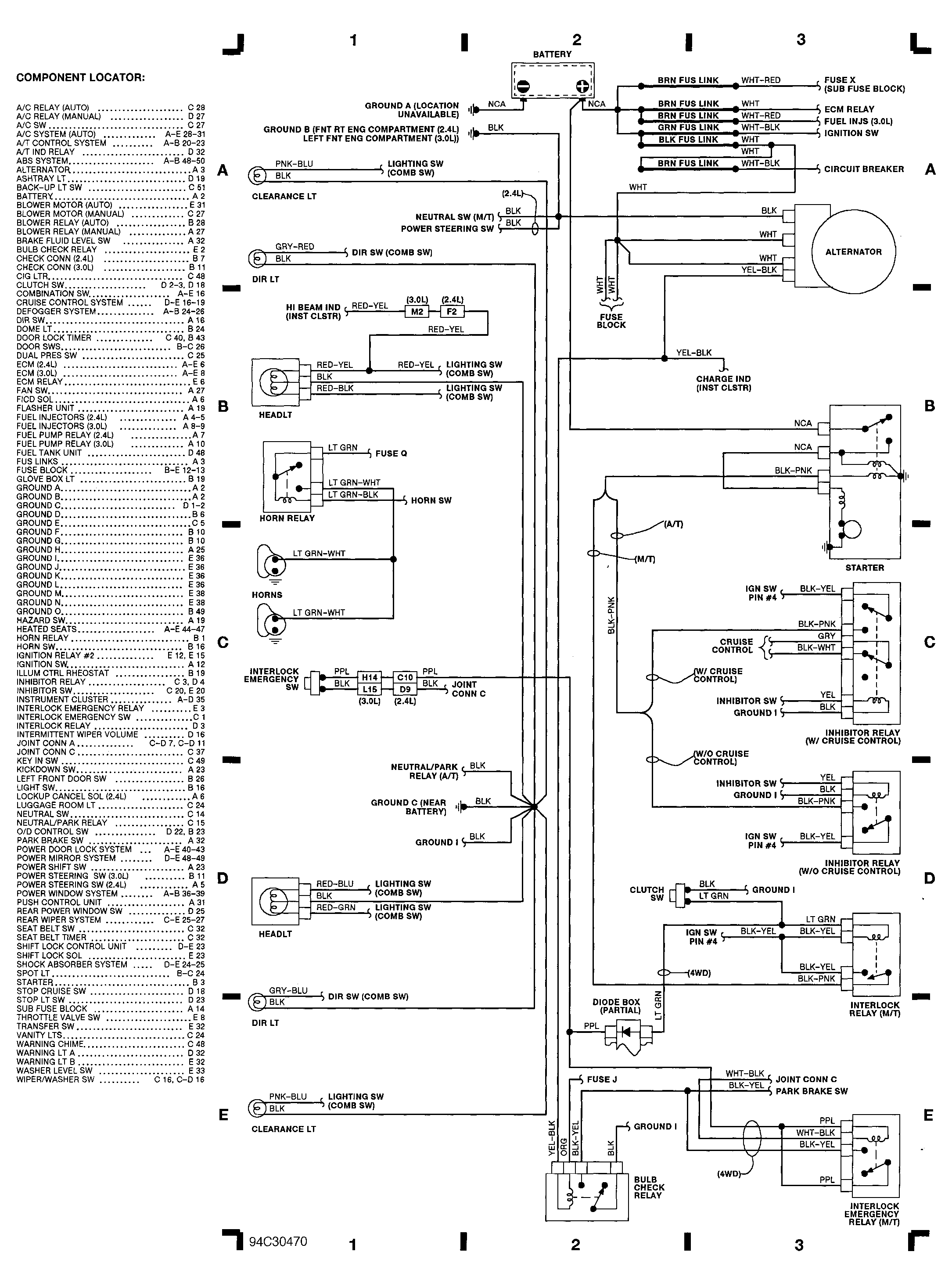

COMPONENT LOCATIONS MENU

Component Figure No. (Location)
A/C RELAY (AUTO) Figure (C 28)
A/C RELAY (MAN) Figure (D 27)
A/C SWITCH (MAN) Figure (C 27)

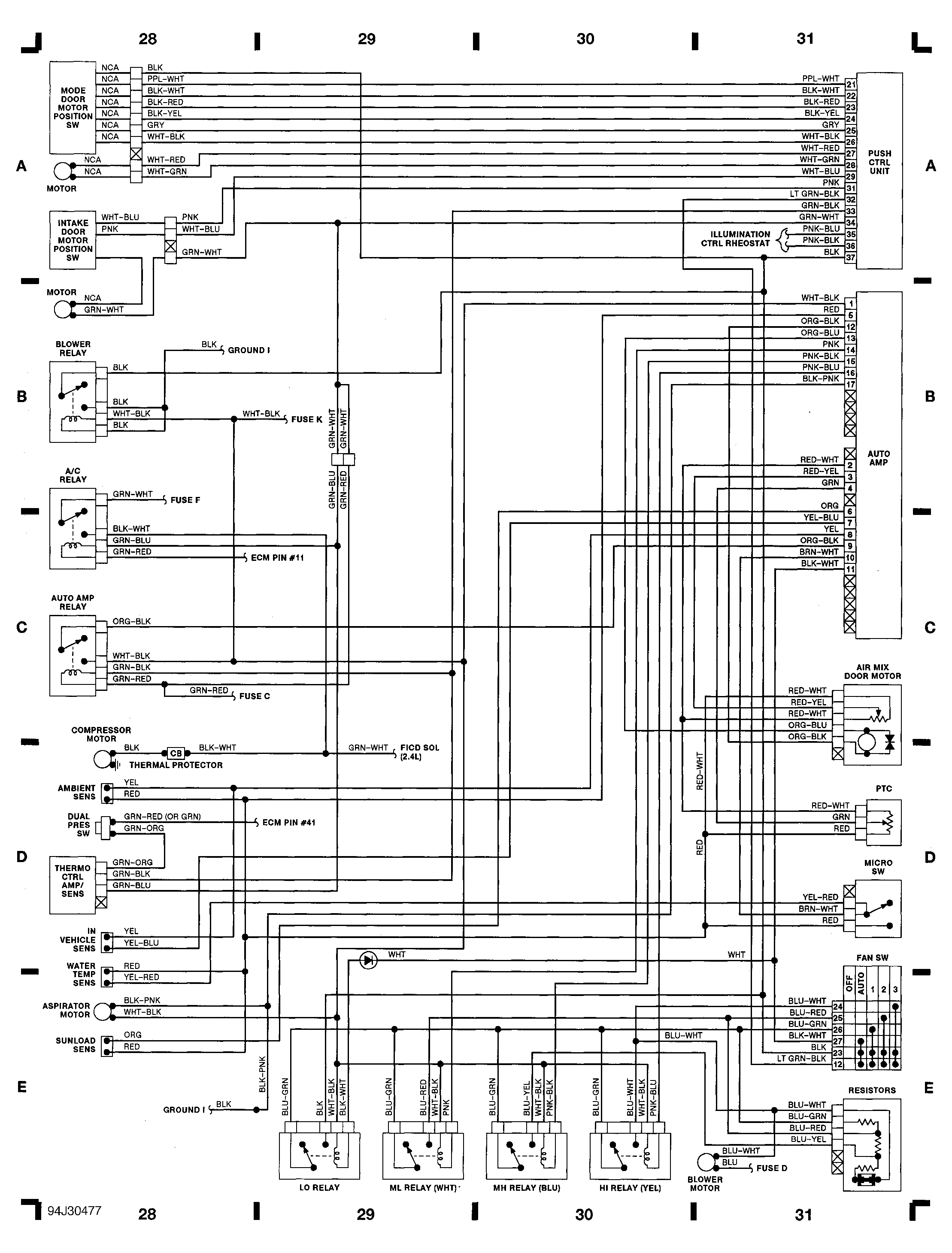

AUTOMATIC TRANSMISSION CONTROL UNIT Figure (A-E 28-31)

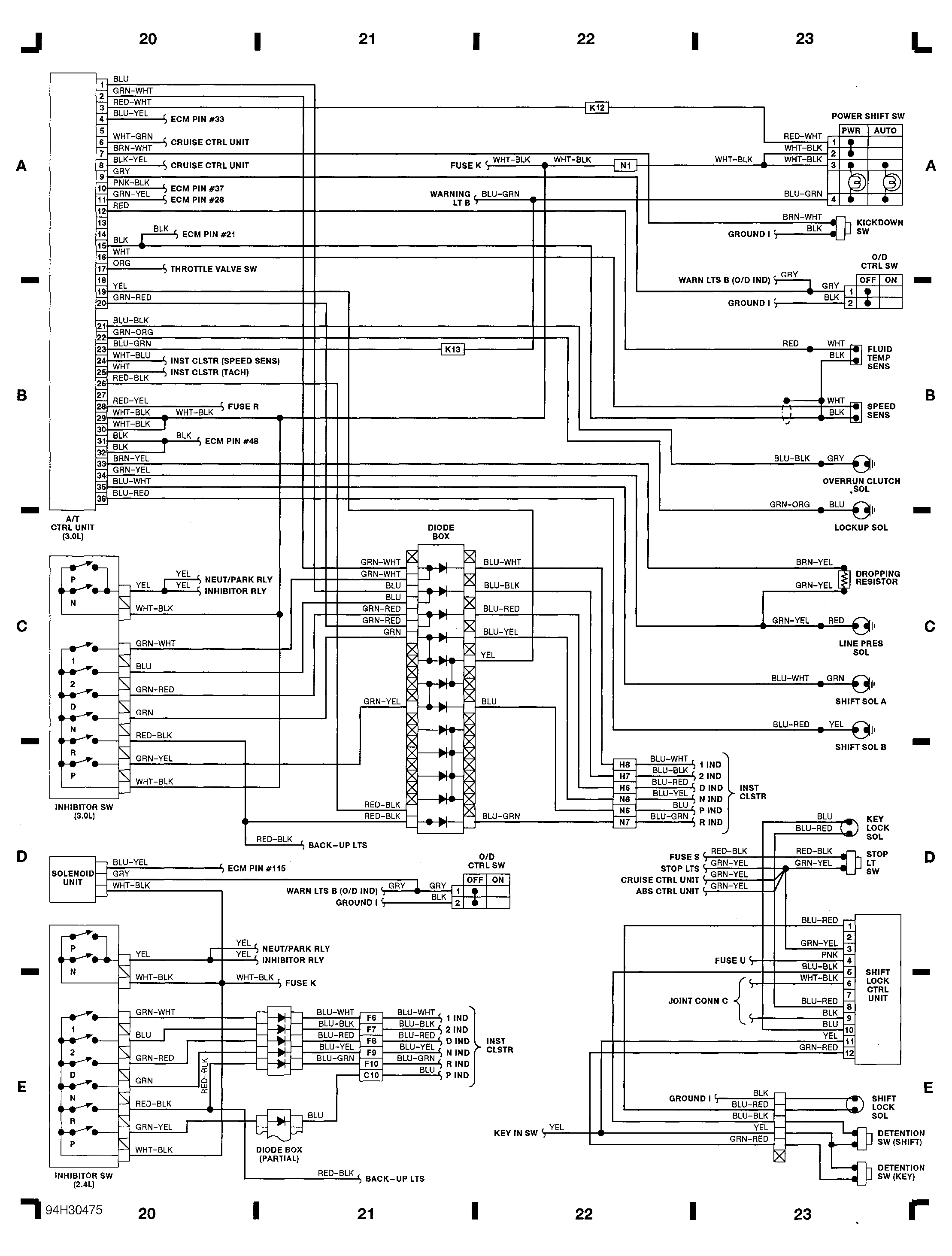

A/T CONTROL SYSTEM Figure (A-B 20-23)
A/T IND RELAY Figure (D 32)

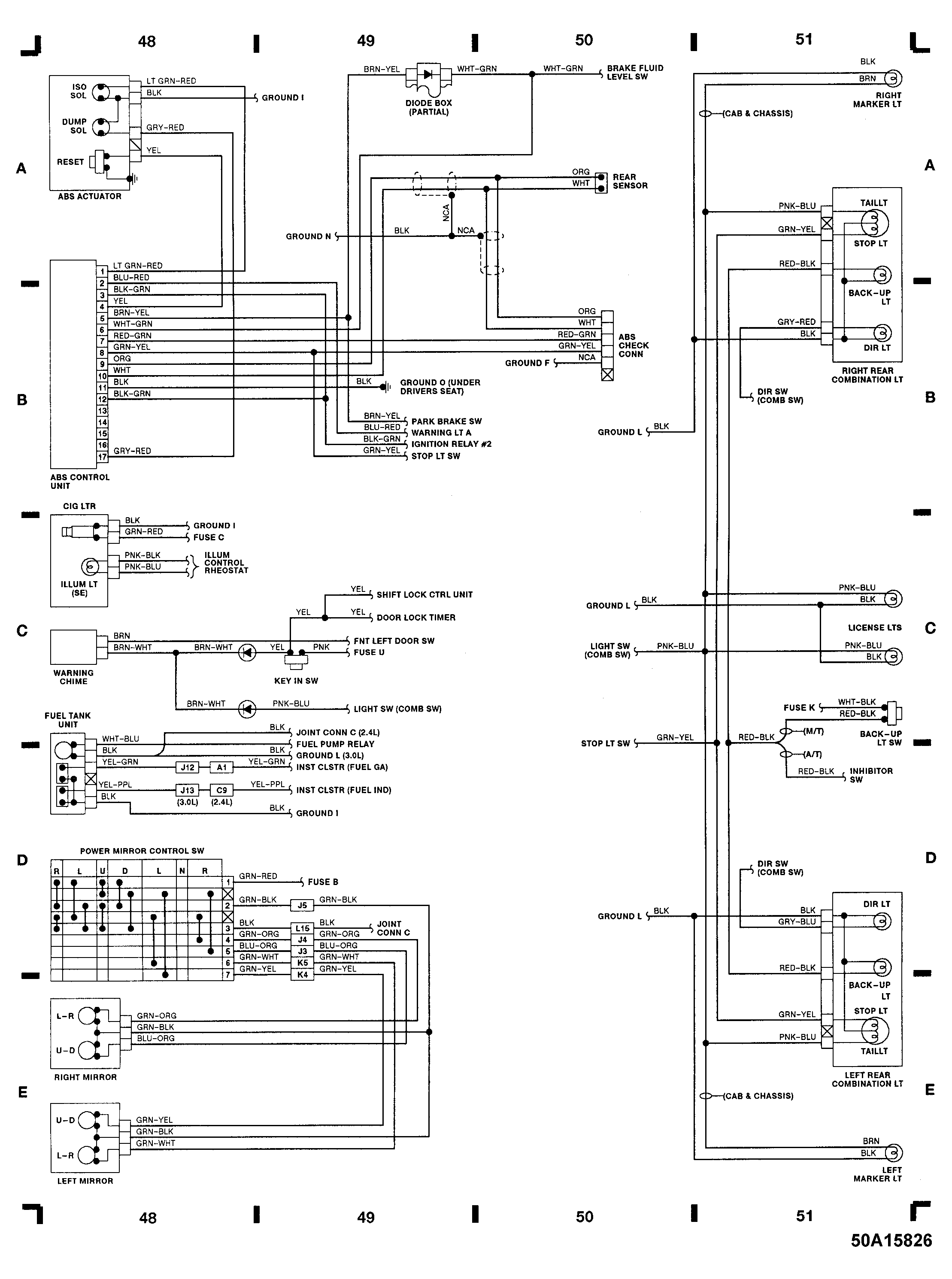

ABS SYSTEM Figure (A-B 48-50)
ALTERNATOR Figure (A 3)
ASHTRAY LIGHT Figure (D 19)
BACK-UP LIGHT SWITCH Figure (C 51)
BATTERY Figure (A 2)
BLOWER MOTOR (AUTO) Figure (E 31)
BLOWER MOTOR (MAN) Figure (C 27)
BLOWER RELAY (AUTO) Figure (B 28)
BLOWER RELAY (MAN) Figure (A 27)
BRAKE FLUID LEVEL SWITCH Figure (A 32)
BULB CHECK RELAY Figure (E 2)
CHECK CONNECTOR (2.4L) Figure (B 7)
CHECK CONNECTOR (3.0L) Figure (B 11)
CIG LIGHTER Figure (C 48)
CLUTCH SWITCH Figure (D 2-3), Figure (D 18)
CRUISE CONTROL SYSTEM Figure (D-E 16-19)

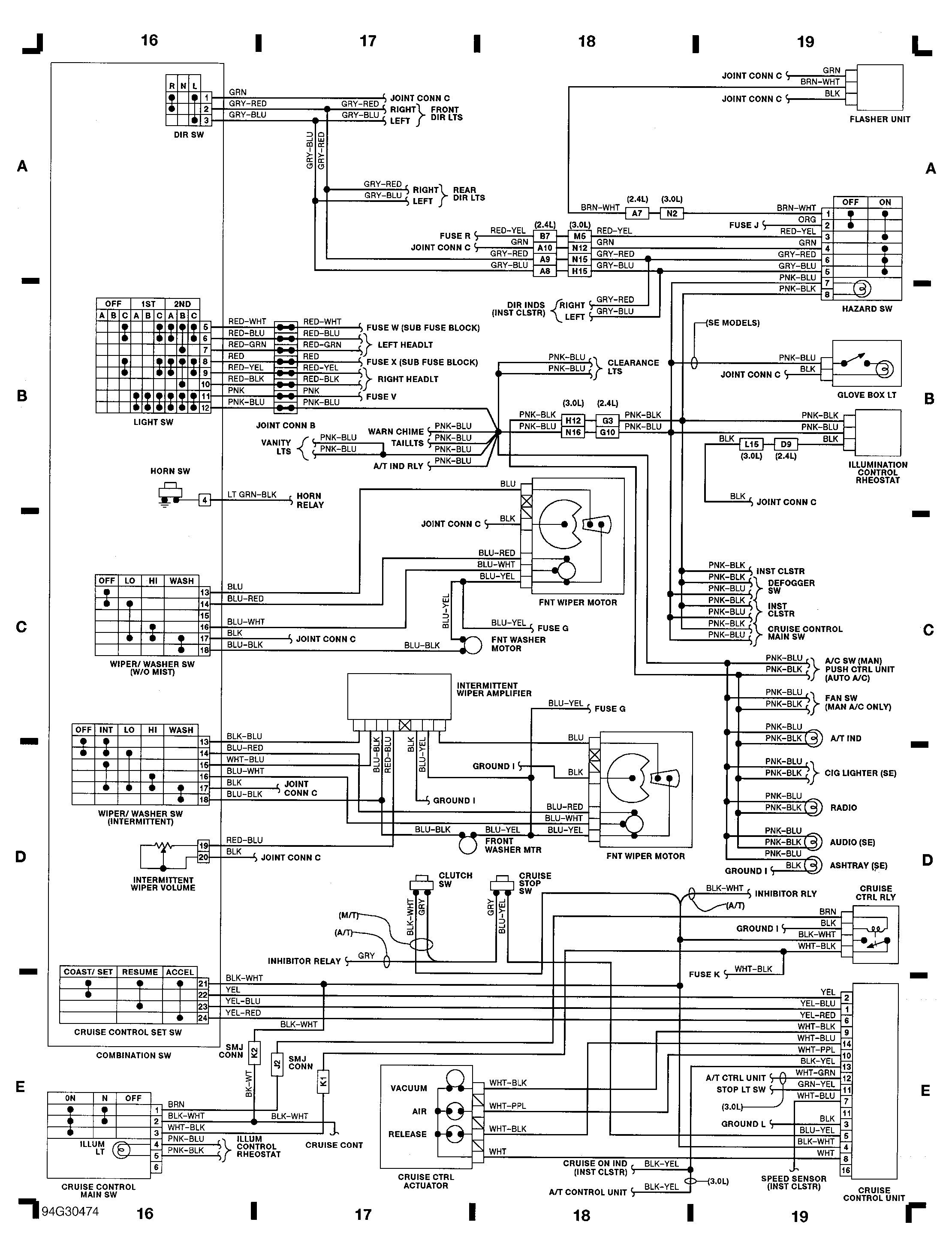

COMBINATION SWITCH Figure (A-E 16)
CRUISE CONTROL SYSTEM Figure (D-E 16-19)

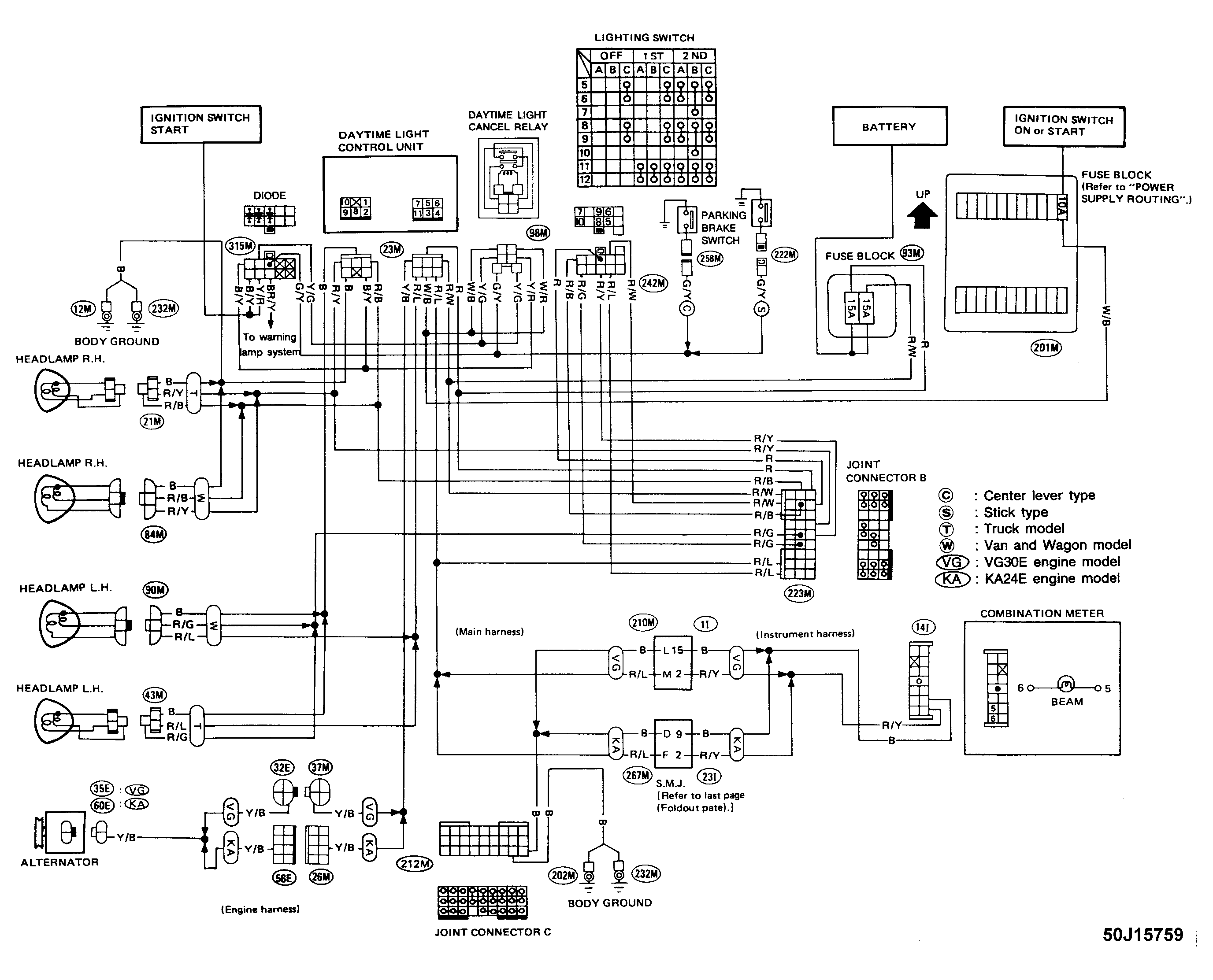

DAYTIME RUNNING LIGHTS (CANADA) Figure

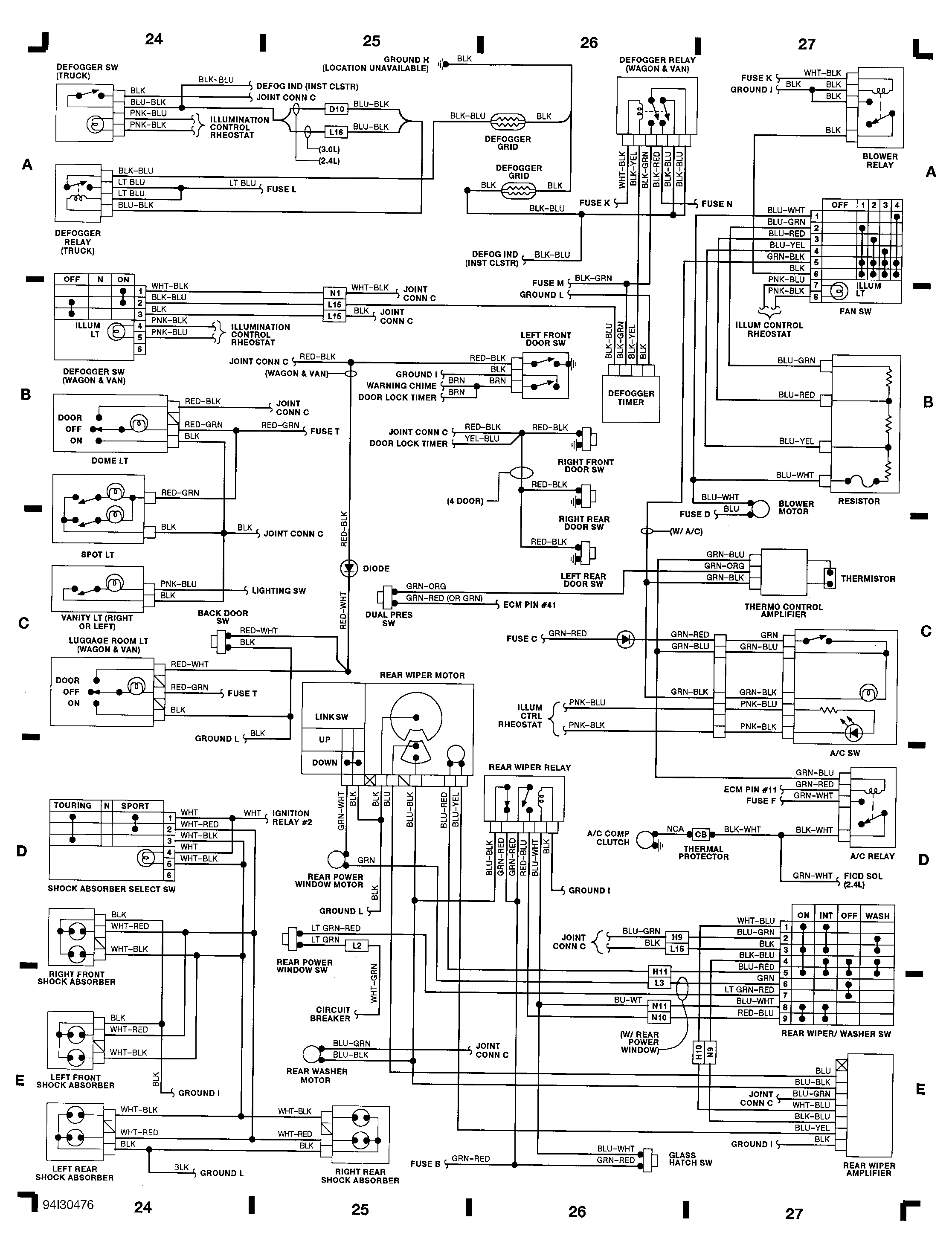

DEFOG SYSTEM Figure (A-B 24-26)
DEFOG SWITCH Figure (A 16)
DOME LIGHT Figure (B 24)
DOOR SWITCHES Figure (B-C 25-26)
DUAL PRESSURE SWITCH (AUTO) Figure (D 28)
DUAL PRESSURE SWITCH (MAN) Figure (C 25)

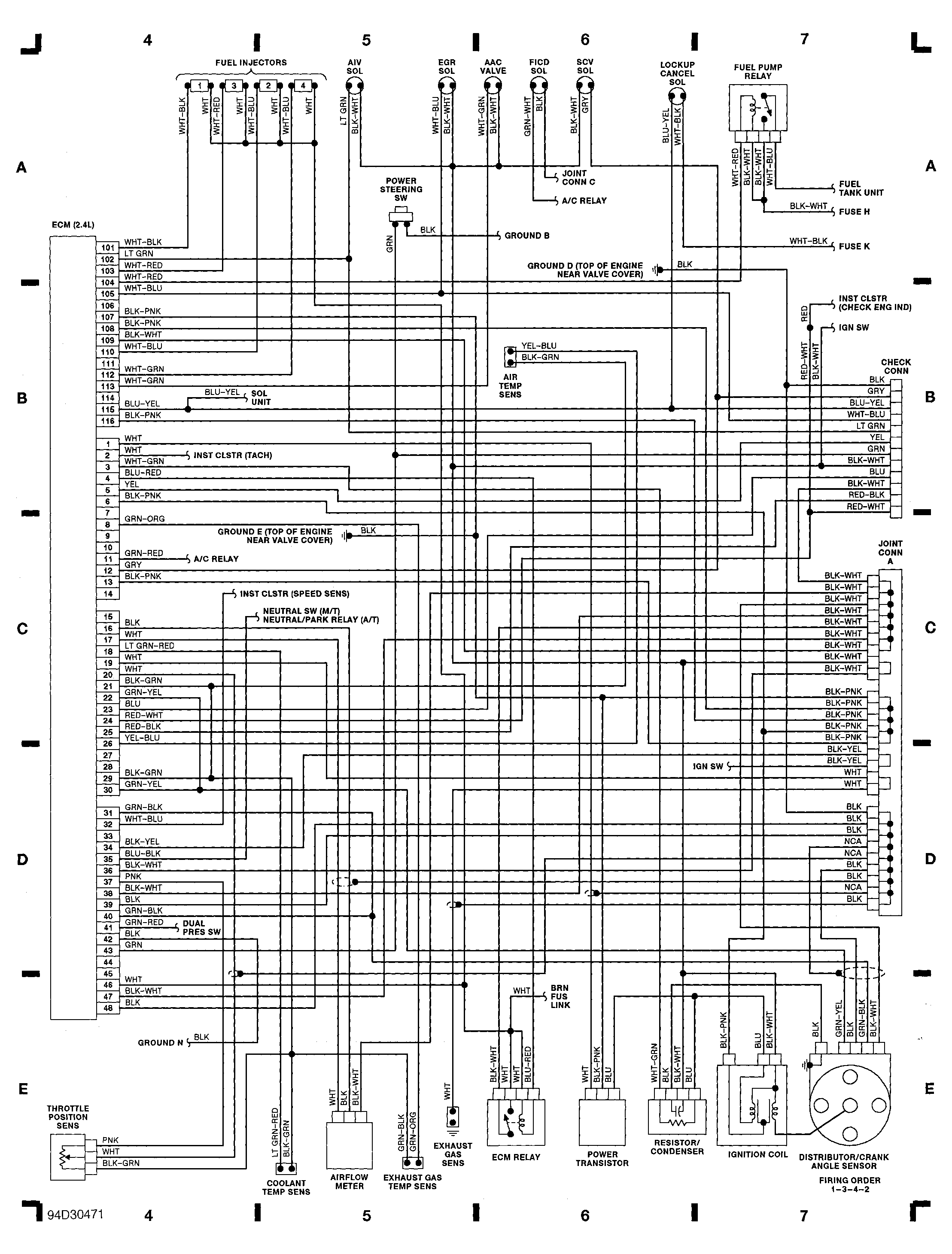

ELECTRONIC CONTROL MODULE (2.4L) Figure (A-E 6)

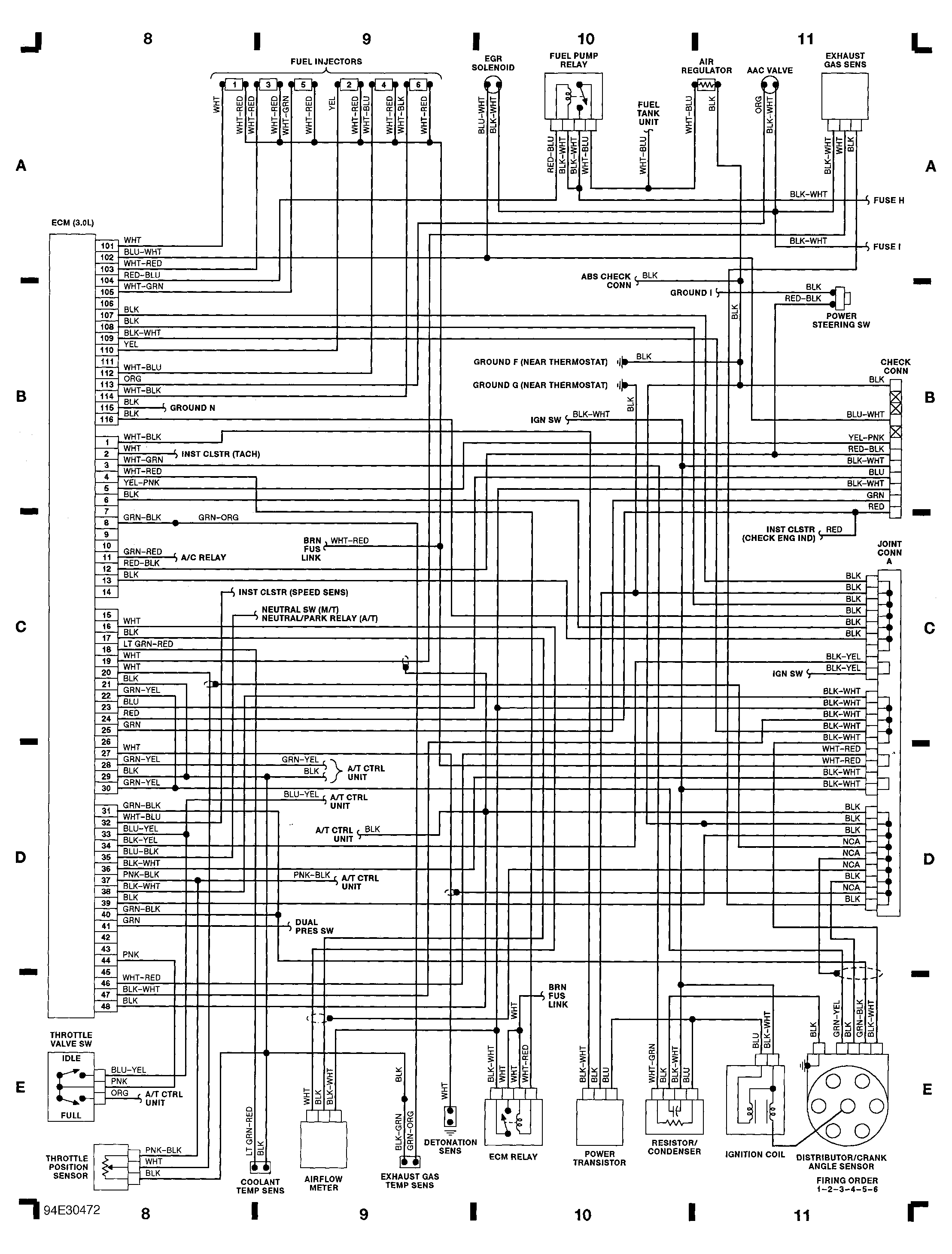

ELECTRONIC CONTROL MODULE (3.0L) Figure (A-E 8)
ELECTRONIC CONTROL RELAY Figure (E 6)
FAN SWITCH Figure (A 27)
FICD SOL Figure (A 6)
FLASHER UNIT Figure (A 19)
FUEL INJECTORS (3.0L) Figure (A 8-9)
FUEL PUMP RELAY (2.4L) Figure (A 4-5)
FUEL PUMP RELAY (2.4L) Figure (A 7)
FUEL PUMP RELAY (3.0L) Figure (A 10)
FUEL TANK UNIT Figure (D 48)
FUS LINKS Figure (A 3)

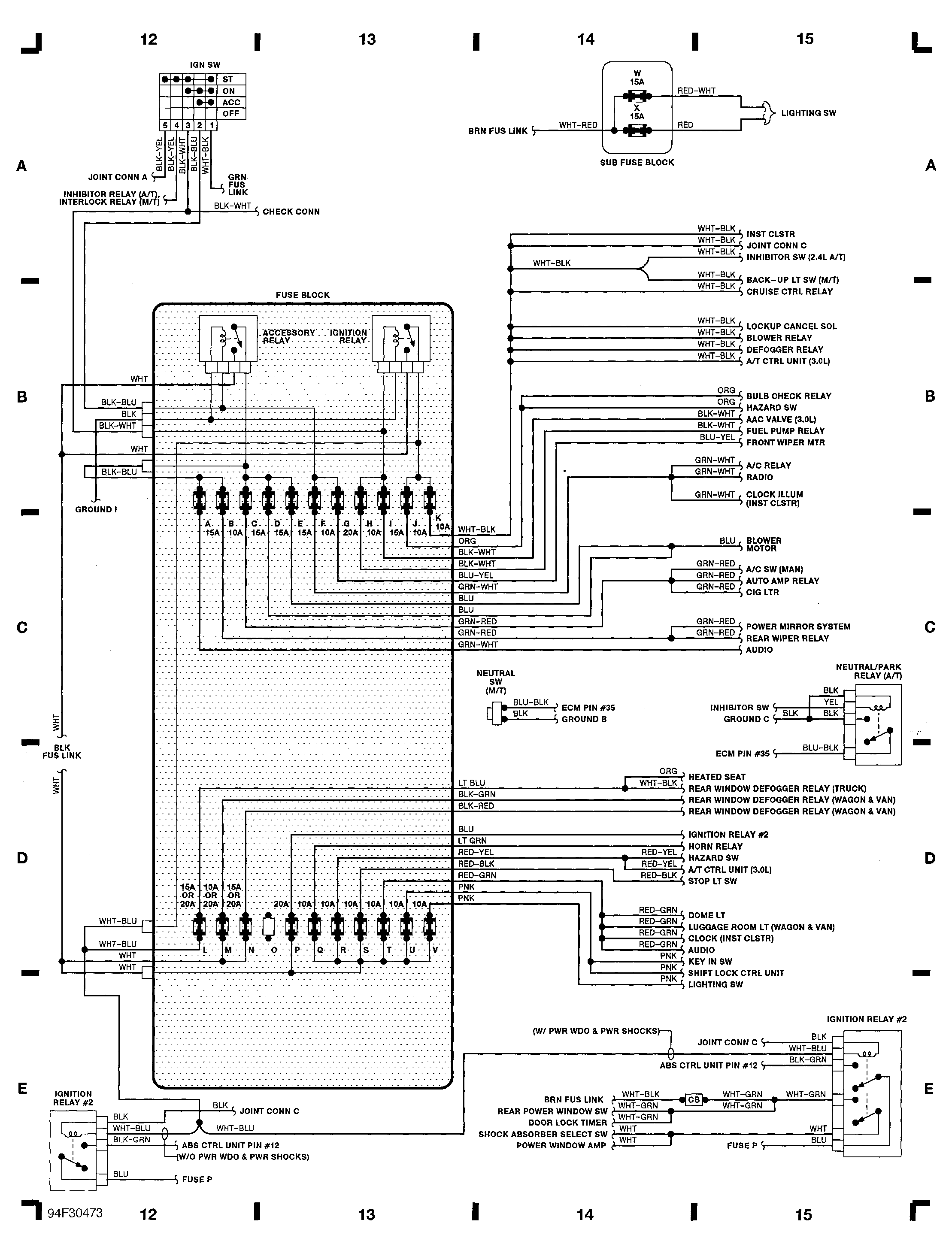

FUSE BLOCK Figure (B-E 12-13)
GLOVE BOX LIGHT Figure (B 19)
HAZARD SWITCH Figure (A 19)

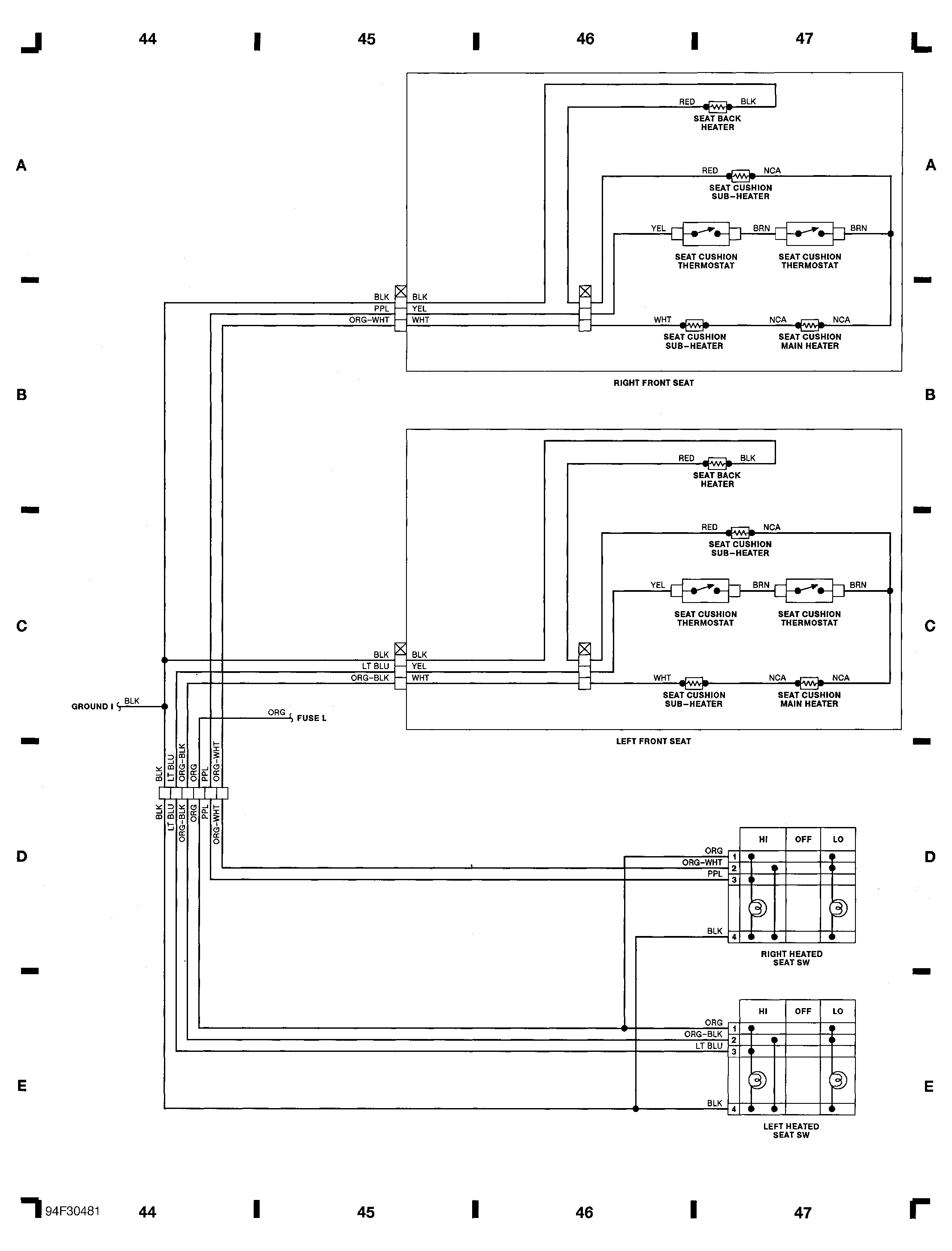

HEATED SEATS Figure (A-E 44-47)
HORN RELAY Figure (B 1)
HORN SWITCH Figure (B 16)
IGNITION RELAY #2 Figure (E 12, 15)
IGNITION SWITCH Figure (A 12)
ILLUMINATOR CONTROL RHEOSTAT Figure (B 19)
INHIBITOR RELAY Figure (C 3, D 4)
INHIBITOR SWITCH Figure (C-E 20)

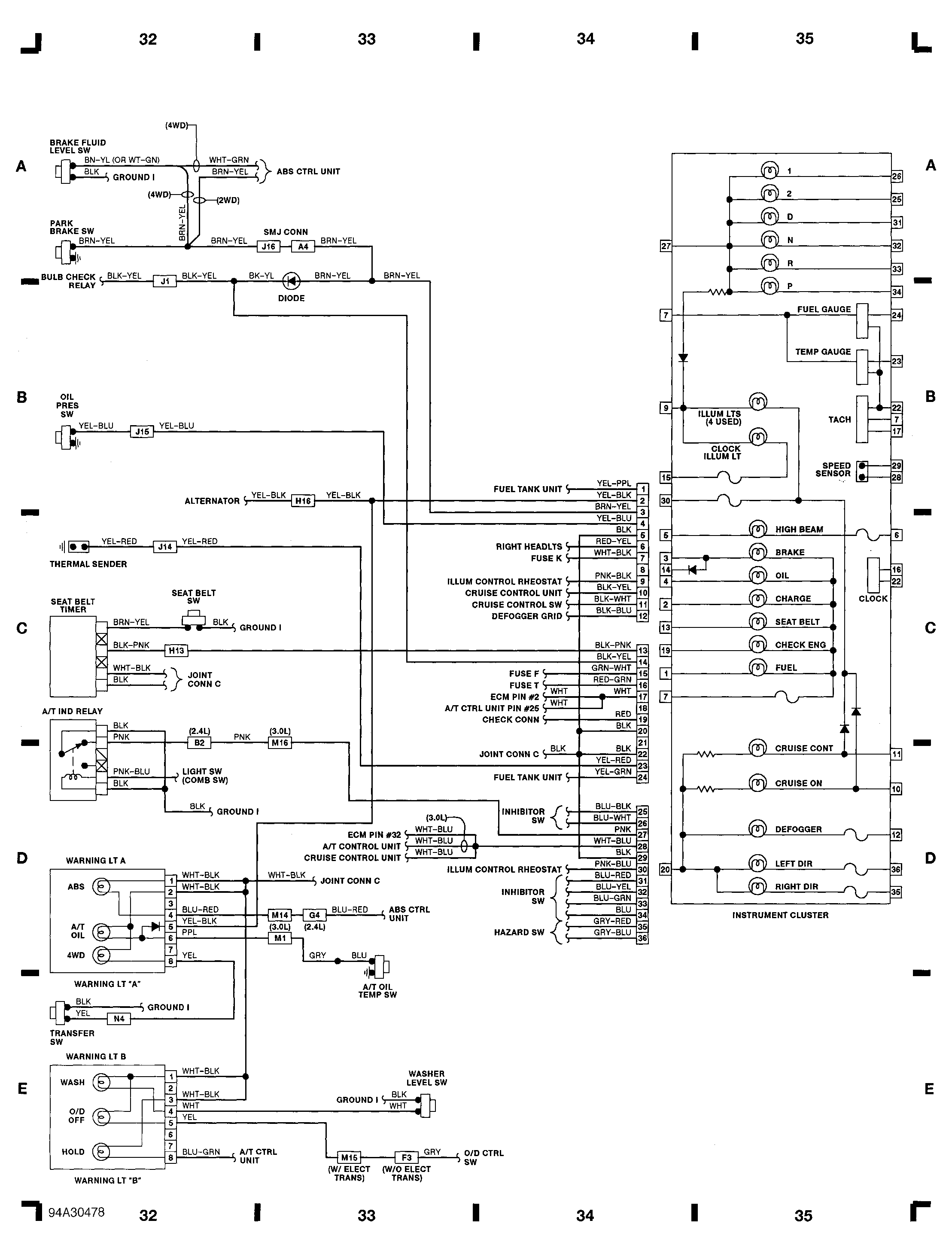

INSTRUMENT CLUSTER Figure (A-E 35)
INTERLOCK EMERGENCY RELAY Figure (E 3)
INTERLOCK EMERGENCY SWITCH Figure (C 1)
INTERLOCK RELAY Figure (D 3)
INTERMITTENT WIPER VOLUME Figure (D 16)
JOINT CONNECTOR A Figure (C-D 7), Figure(C-D 11)
JOINT CONNECTOR C Figure (C 37)
KEY IN SWITCH Figure (C 49)
KICKDOWN SWITCH Figure (A 23)
LEFT FRONT DOOR SWITCH Figure (B 26)
LIGHT SWITCH Figure (B 16)
LOCKUP CANCEL SOL (2.4L) Figure (A 6)
LUGGAGE ROOM LIGHT Figure (C 24)
NEUTRAL SWITCH Figure (C 14)
NEUTRAL/PARK RELAY Figure (C 15)
OVER DRIVE CONTROL SWITCH Figure (D 22, 23)
PARK BRAKE SWITCH Figure (A 32)

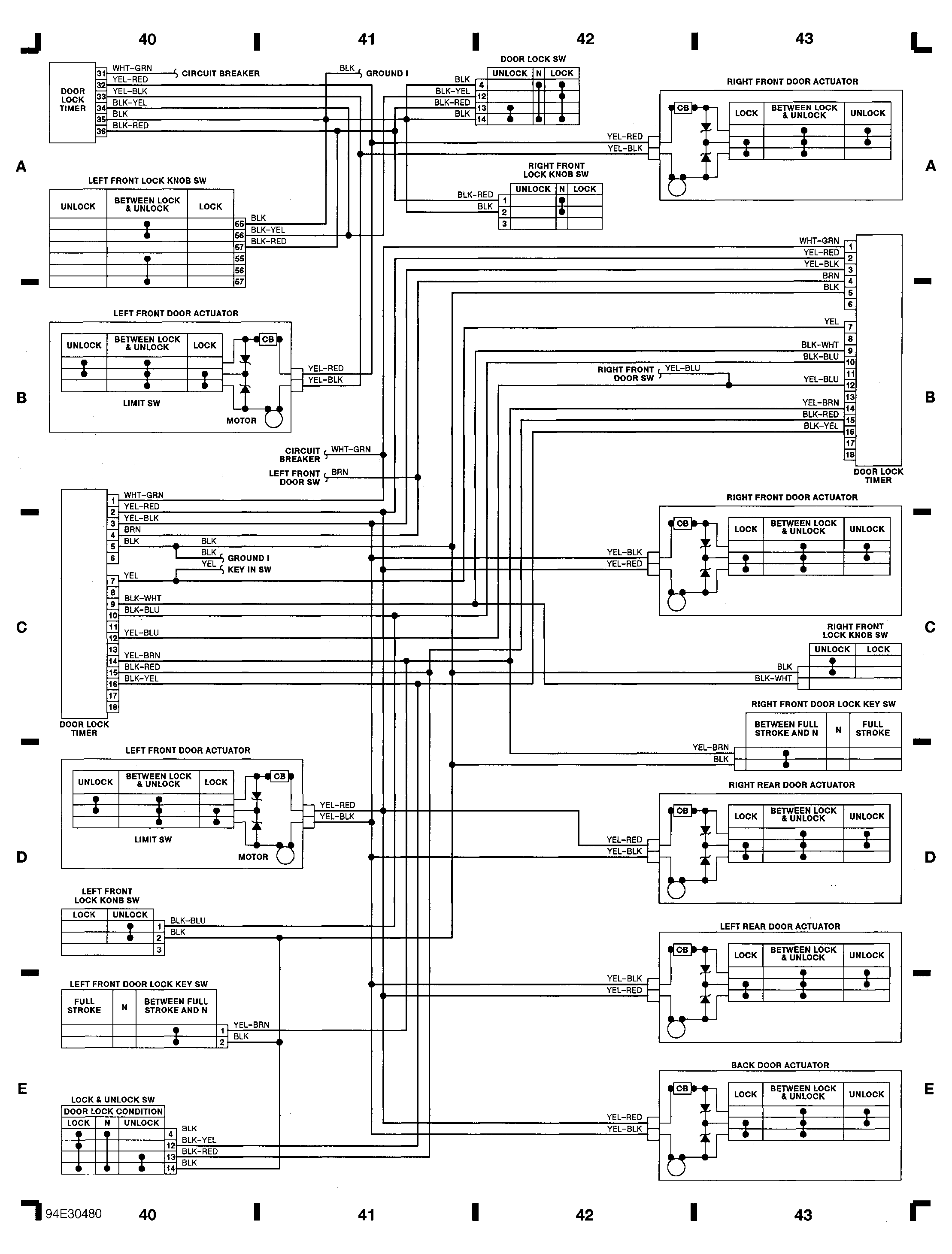

POWER DOOR LOCK SYSTEM Figure (A-E 40-43)
POWER MIRROR SYSTEM Figure (D-E 48-49)
POWER STEERING SWITCH (3.0L) Figure (B 11)
POWER STEERING SWITCH (2.4L) Figure (A 5)

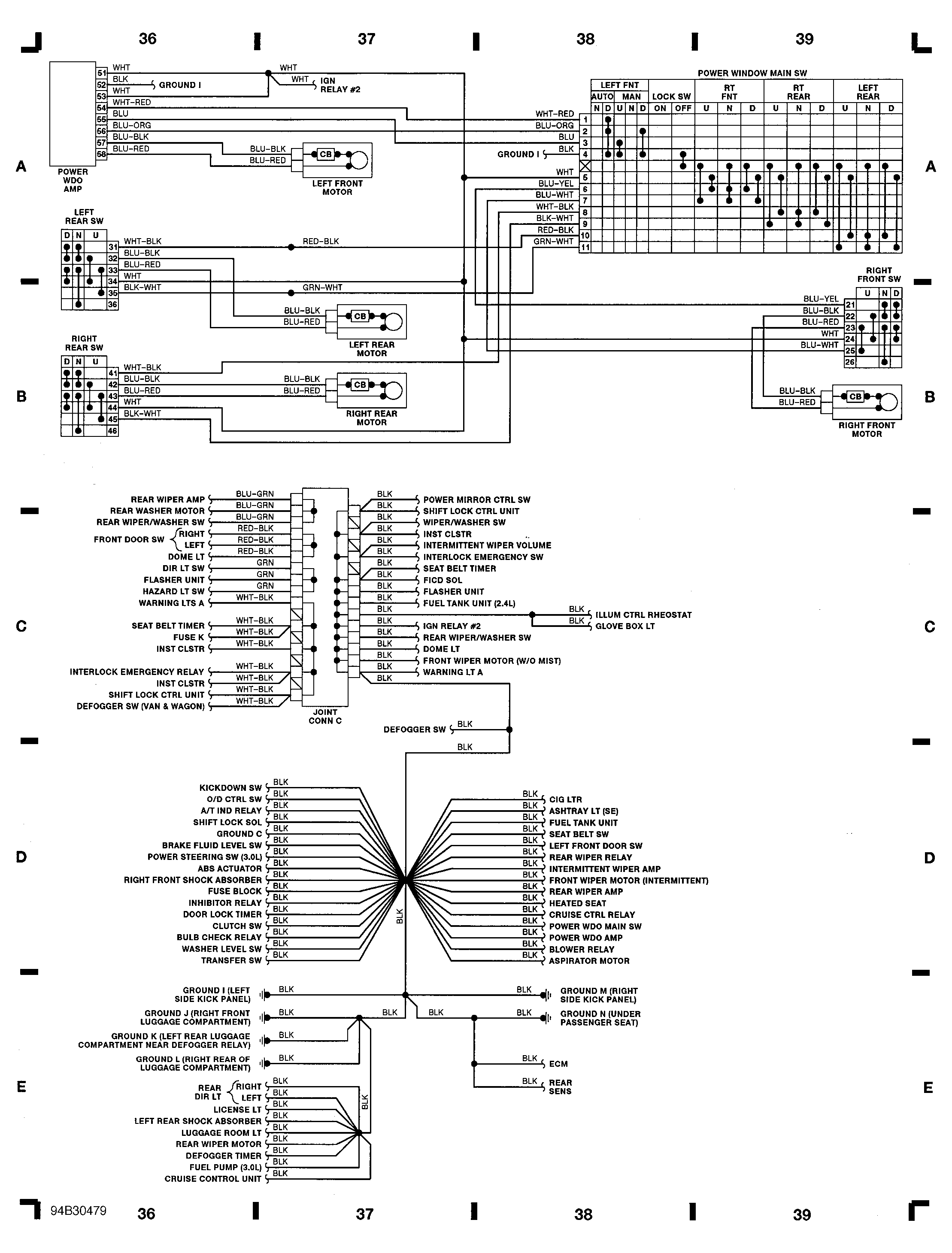

POWER WINDOW SYSTEM Figure (A-B 36-39)
POWER WINDOW MAIN SWITCH Figure (A 38-39)
PUSH CONTROL UNIT Figure (A 31)
REAR POWER WINDOW SWITCH Figure (D 25)
REAR WIPER SYSTEM Figure (C-E 25-27)
SEAT BELT SWITCH Figure (C 32)
SEAT BELT TIMER Figure (C 32)
SHIFT LOCK CONTROL UNIT Figure (D-E 23)
SHIFT LOCK SOLENOID Figure (E 23)
SHOCK ABSORBER SYSTEM Figure (D-E 24-25)
SPOT LIGHT Figure (B-C 24)
STARTER Figure (B 3)
STOP CRUISE SWITCH Figure (D 18)
STOP LIGHT SWITCH Figure (D 23)
SUB FUSE BLOCK Figure (A 14)
TAILLIGHTS Figure (A 51)
THROTTLE VALVE SWITCH Figure (E 8)
TRANSFER SWITCH Figure (E 32)
VANITY LIGHTS Figure (C 24)
WARNING CHIME Figure (C 48)
WARNING LIGHT A Figure (D 32)
WARNING LIGHT B Figure (E 32)
WASHER LEVEL SWITCH Figure (E 33)
WIPER/WASHER SWITCH Figure (C-D 16)
