DTC P0715 Input Speed Sensor Circuit (PRI Speed Sensor)
›
Wiring Diagram - CVT - PRSCVT
›
Notes
Wiring Diagram - CVT - PRSCVT: Notes
For PG, go to
POWER SUPPLY, GROUND & CIRCUIT ELEMENTS
.

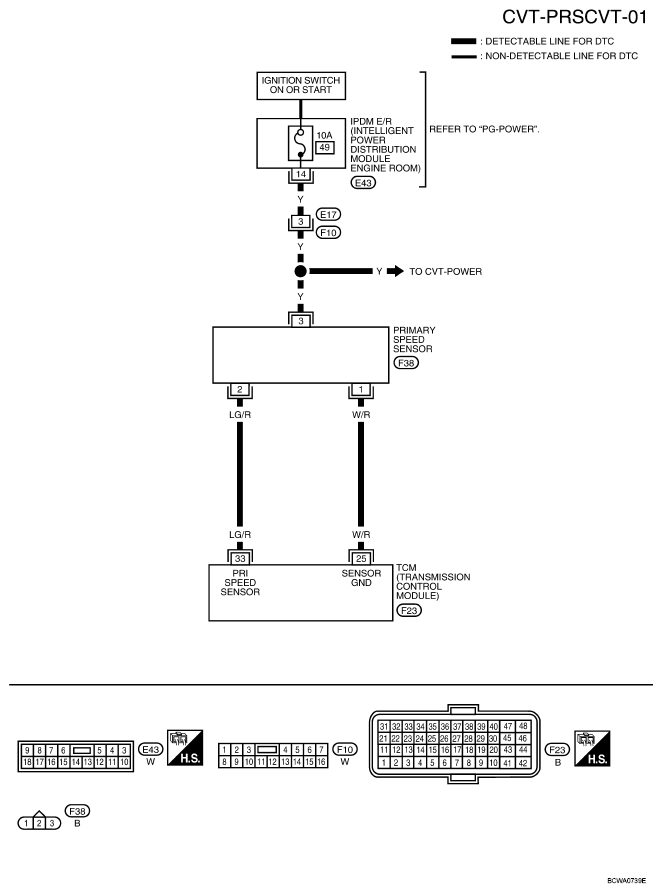

Fig 1: Wiring Diagram - CVT-PRSVT-01
