Engine Control System - Component Testing
›
Snow Mode Switch
›
Wiring Diagram
Snow Mode Switch: Wiring Diagram
For PG-POWER, refer to
POWER SUPPLY, GROUND & CIRCUIT ELEMENTS
.

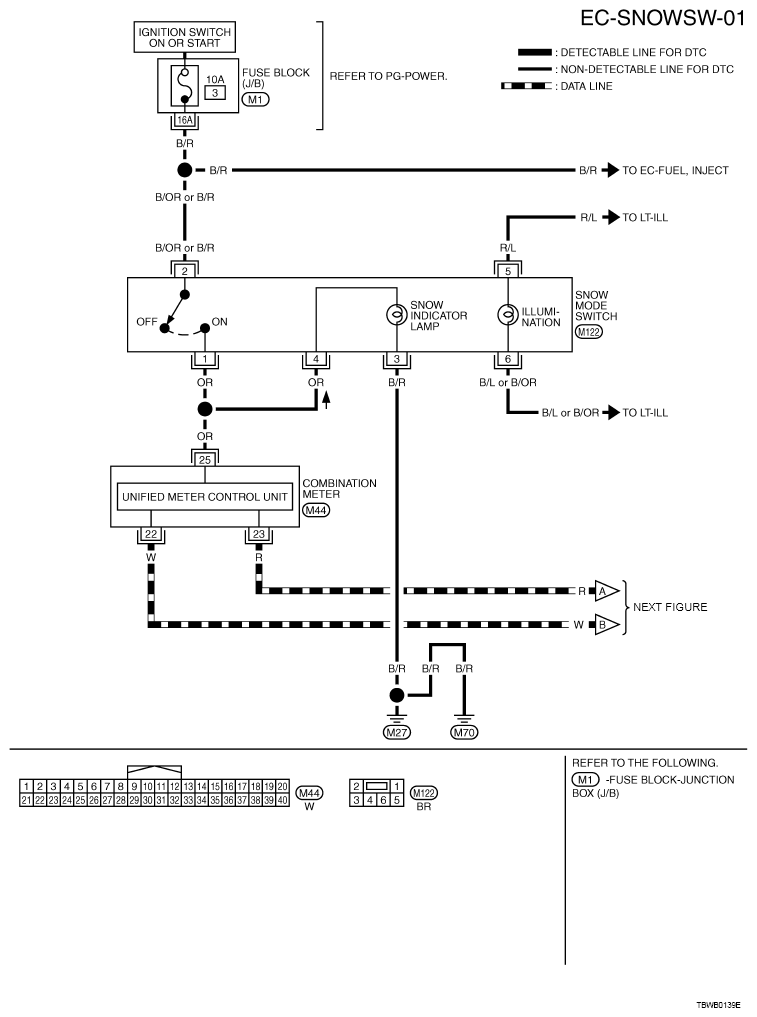

Fig 1: Wiring Diagram - EC-SNOWSW-01
Courtesy of NISSAN MOTOR CO., U.S.A.

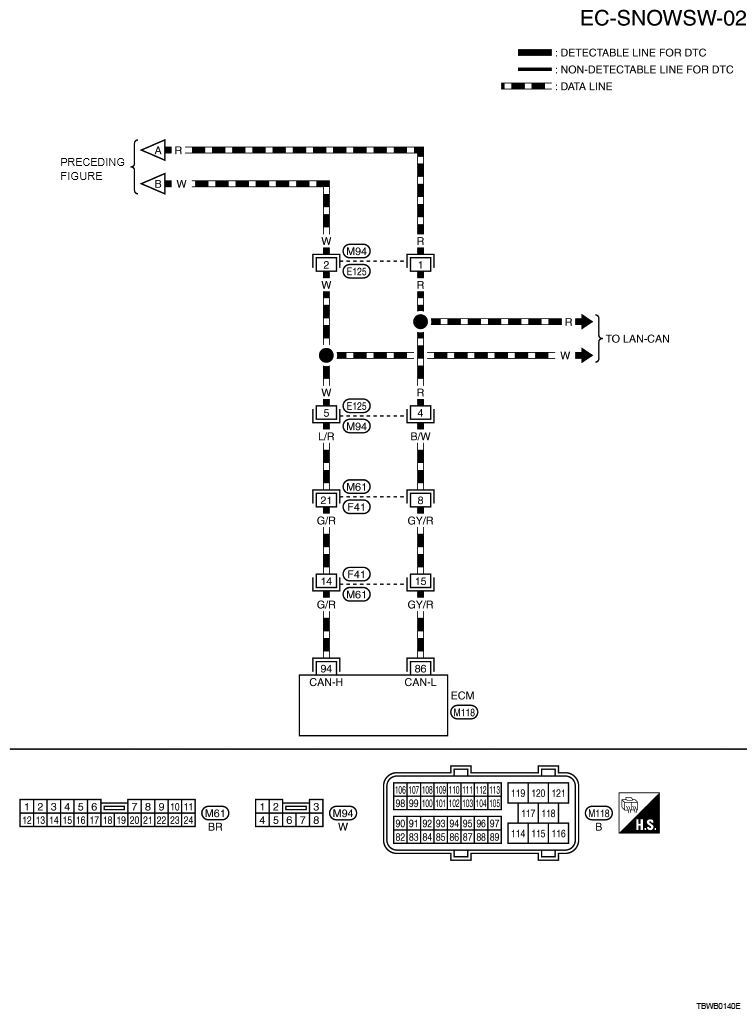

Fig 2: Wiring Diagram - EC-SNOWSW-02
Courtesy of NISSAN MOTOR CO., U.S.A.
