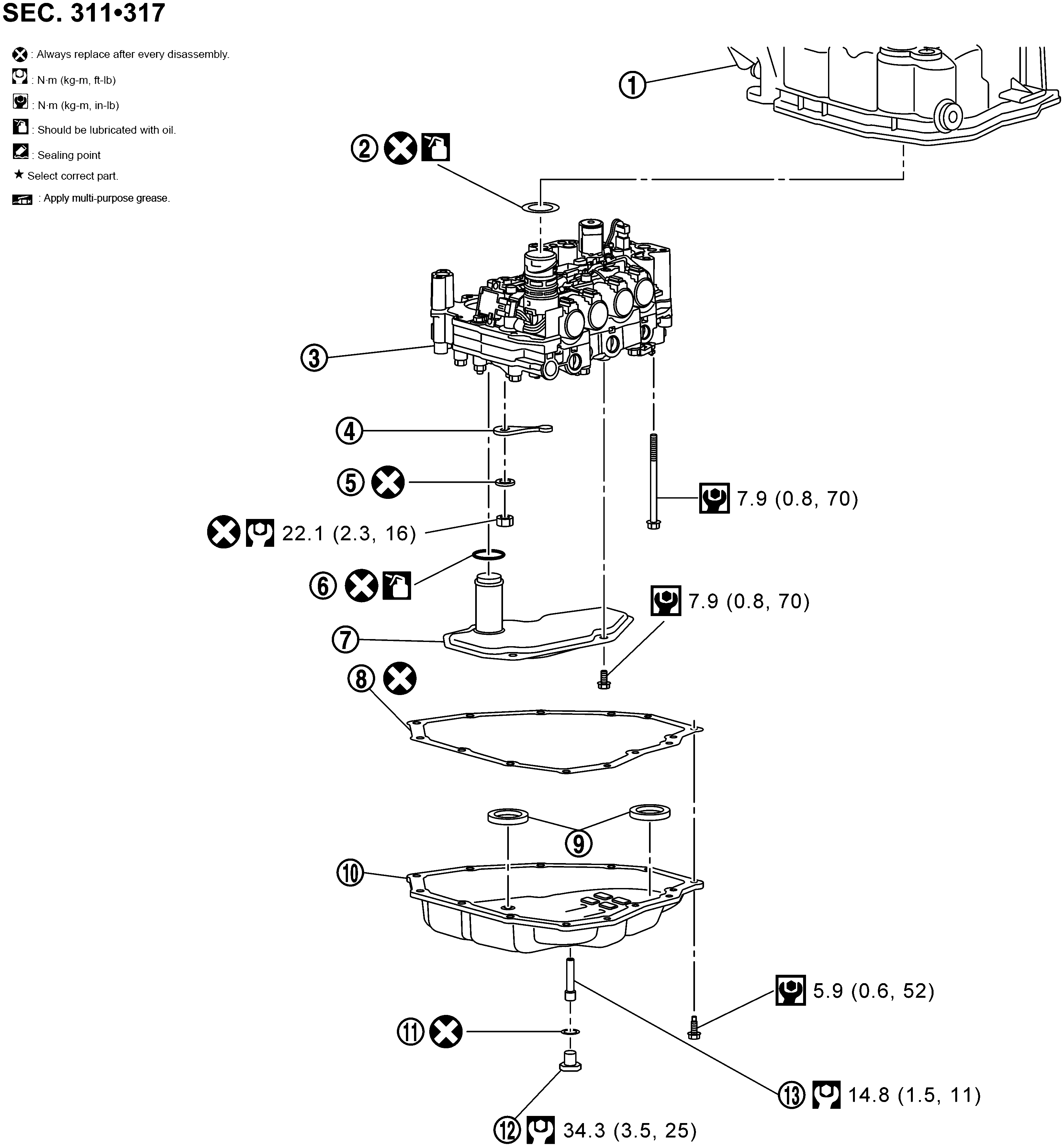

Exploded View
| 1. | Transaxle assembly | 2. | O-ring | 3. | Control valve |
| 4. | Manual plate | 5. | Washer | 6. | O-ring |
| 7. | Strainer | 8. | Oil pan gasket | 9. | Magnet |
| 10. | Oil pan | 11. | Drain plug gasket | 12. | Drain plug |
| 13. | Overflow tube | ||||
| : Apply petroleum jelly | |||||
| : Always replace after every disassembly. | |||||
| : Apply CVT fluid | |||||
| : N•m (kg-m, ft-lb) | |||||
| : N•m (kg-m, in-lb) | |||||
