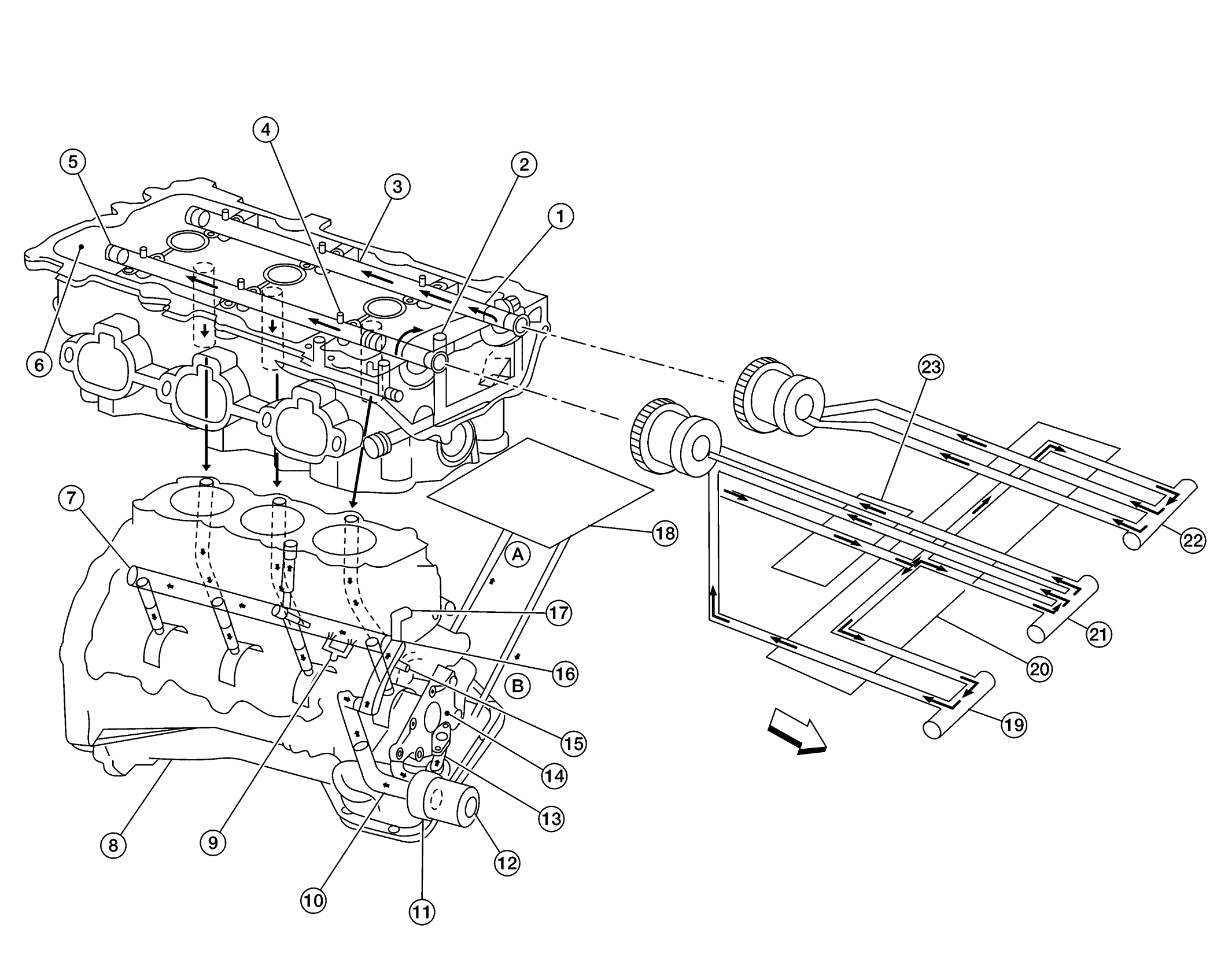

Engine Lubrication System
WARNING: This page is about a different car, the 2015 Nissan Murano. However, it is still accessible from the selected car via links, so may be relevant.
| 1. | Camshaft (EXH) Journal (No. 1) | 2. | Timing Chain Tensioner (Secondary) | 3. | Camshaft (EXH) |
| 4. | Camshaft (INT) Journal (No. 2) | 5. | Camshaft (INT) | 6. | Cylinder Head (Bank 2) |
| 7. | Main Oil Gallery | 8. | Upper Oil Pan | 9. | Piston Oil Jet |
| 10. | Oil Pan Oil Gallery | 11. | Oil Cooler | 12. | Oil Filter |
| 13. | Oil Strainer | 14. | Oil Pump | 15. | Timing Chain Oil Jet |
| 16. | Timing Chain Case Oil Gallery | 17. | Timing Chain Tensioner (Primary) | 18. | Timing Chain Case |
| 19. | Intake Valve Timing Control Solenoid Valve (Bank 2) | 20. | Valve Timing Control Cover (Bank 2) | 21. | Exhaust Valve Timing Control Solenoid Valve (Bank 2) |
| 22. | Intake Valve Timing Intermediate Lock Control Solenoid Valve (Bank 2) | 23. | Front Cover | A. | To Timing Chain Case |
| B. | From Timing Chain Case | Arrow | Engine Front |
