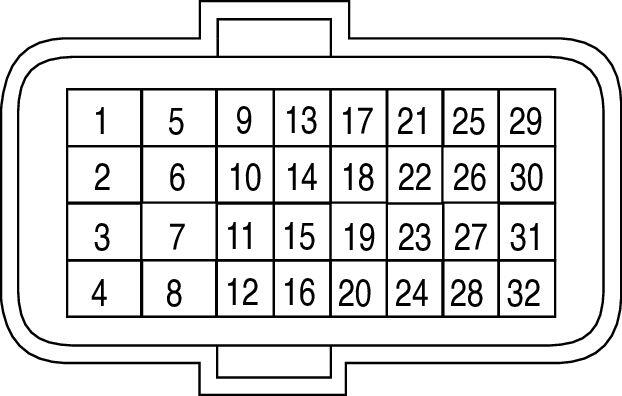

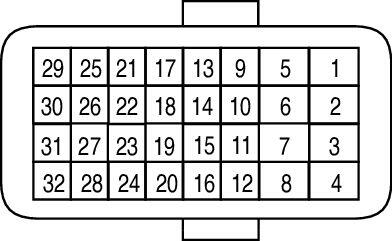

ECM Connector End View (F10)
Connector Color: GRAY
| Terminal No. | Color of Wire | Signal Name (Specification) |
|---|---|---|
| 1 | L | THROTTLE CONTROL MOTOR (OPEN) |
| 2 | L/W | THROTTLE CONTROL MOTOR POWER SUPPLY |
| 3 | G/W | A/F SENSOR 1 HEATER |
| 4 | P | THROTTLE CONTROL MOTOR (CLOSE) |
| 5 | BR/W | HEATED OXYGEN SENSOR 2 HEATER |
| 6 | - | - |
| 7 | - | - |
| 8 | - | - |
| 9 | SB | EVAP CANISTER PURGE VOLUME CONTROL SOLENOID VALVE |
| 10 | B | ECM GROUND |
| 11 | B/Y | ECM GROUND |
| 12 | L/W | FUEL INJECTOR NO. 1 (REAR) |
| 13 | - | - |
| 14 | - | - |
| 15 | G/W | THROTTLE CONTROL MOTOR RELAY |
| 16 | G | FUEL INJECTOR NO. 3 (REAR) |
| 17 | V | IGNITION SIGNAL NO. 1 |
| 18 | Y/B | IGNITION SIGNAL NO. 2 |
| 19 | - | - |
| 20 | LG | FUEL INJECTOR NO. 2 (REAR) |
| 21 | W | IGNITION SIGNAL NO. 4 |
| 22 | BR | IGNITION SIGNAL NO. 3 |
| 23 | GR | FUEL PUMP RELAY |
| 24 | R | FUEL INJECTOR NO. 4 (REAR) |
| 25 | R | FUEL INJECTOR NO. 4 (FRONT |
| 26 | P | EVAP CANISTER VENT CONTROL VALVE |
| 27 | - | - |
| 28 | - | - |
| 29 | G | FUEL INJECTOR NO. 3 (FRONT) |
| 30 | O | FUEL INJECTOR NO. 2 (FRONT) |
| 31 | L | FUEL INJECTOR NO. 1 (FRONT) |
| 32 | P | ECM RELAY (SELF SHUT-OFF) |

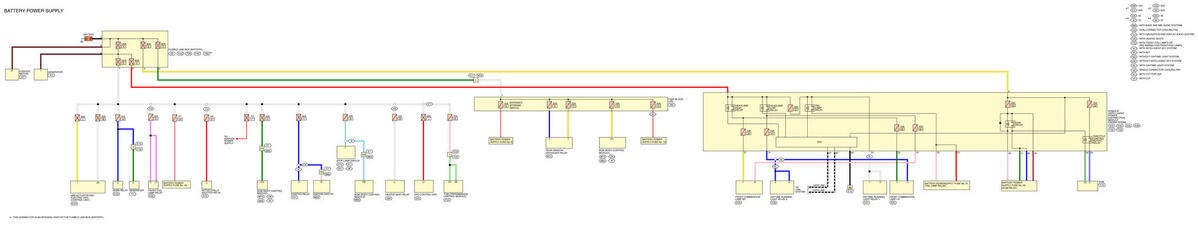

Circuit Diagram

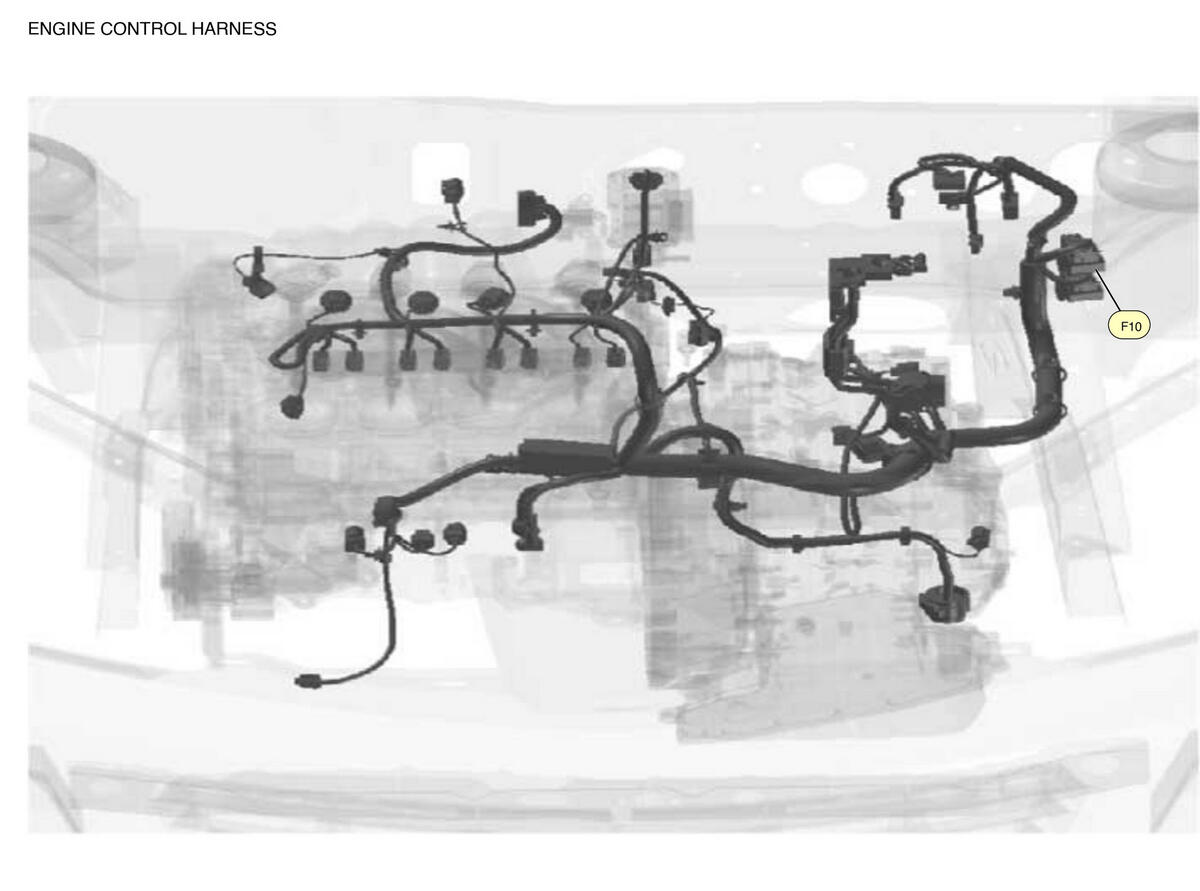

Harness Layout

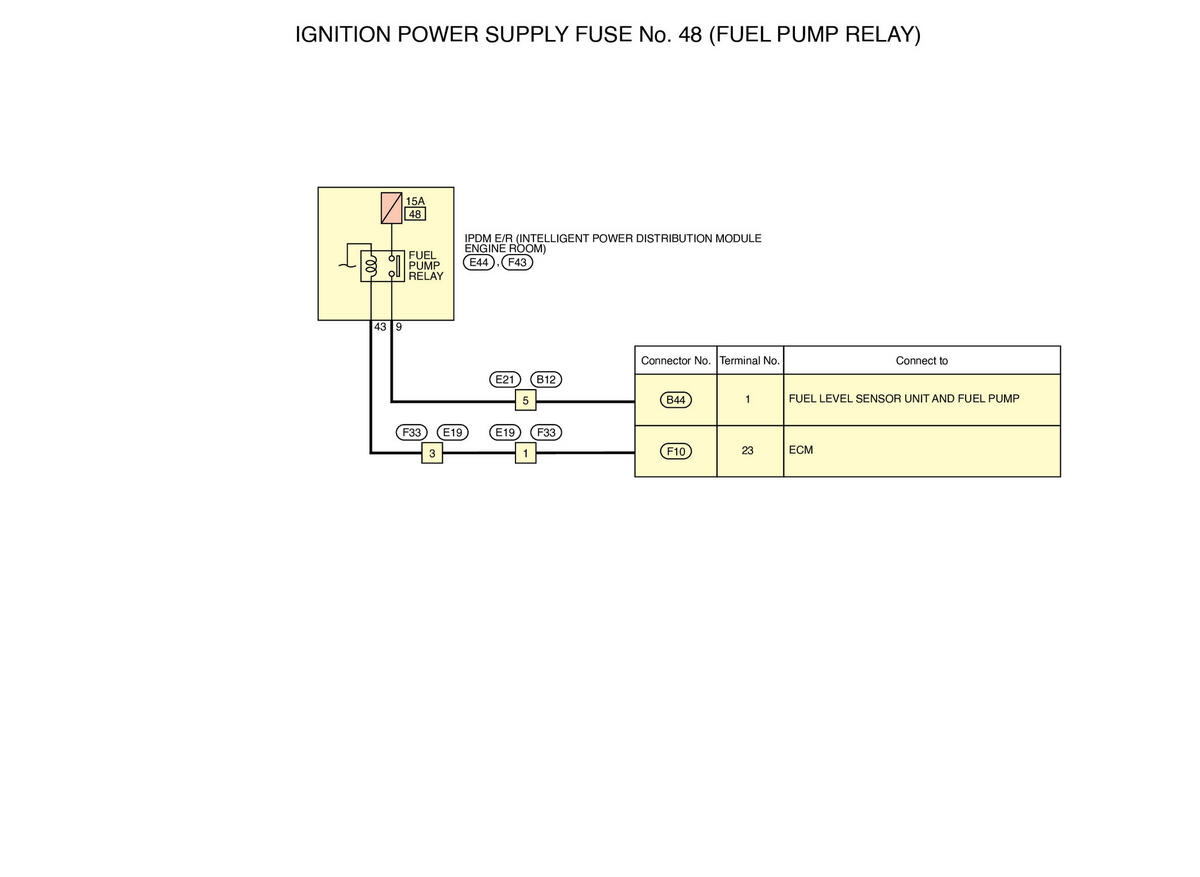

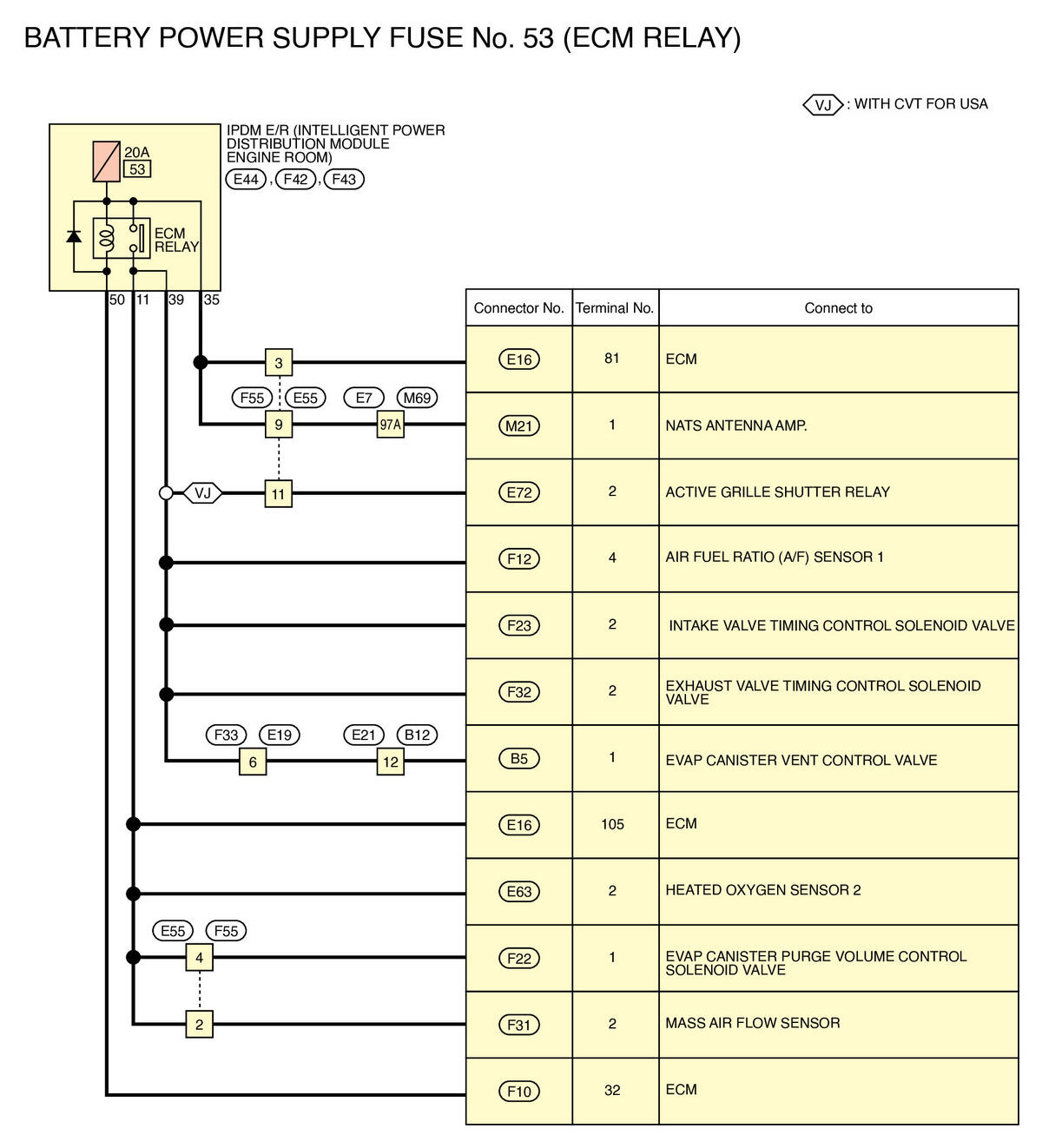

Power Source
Connector Types: RH24FGY-RZ8-R-LH
