Exploded View With Torque Specifications
WARNING: This page is about a different car, the 2016 Nissan Murano. However, it is still accessible from the selected car via links, so may be relevant.

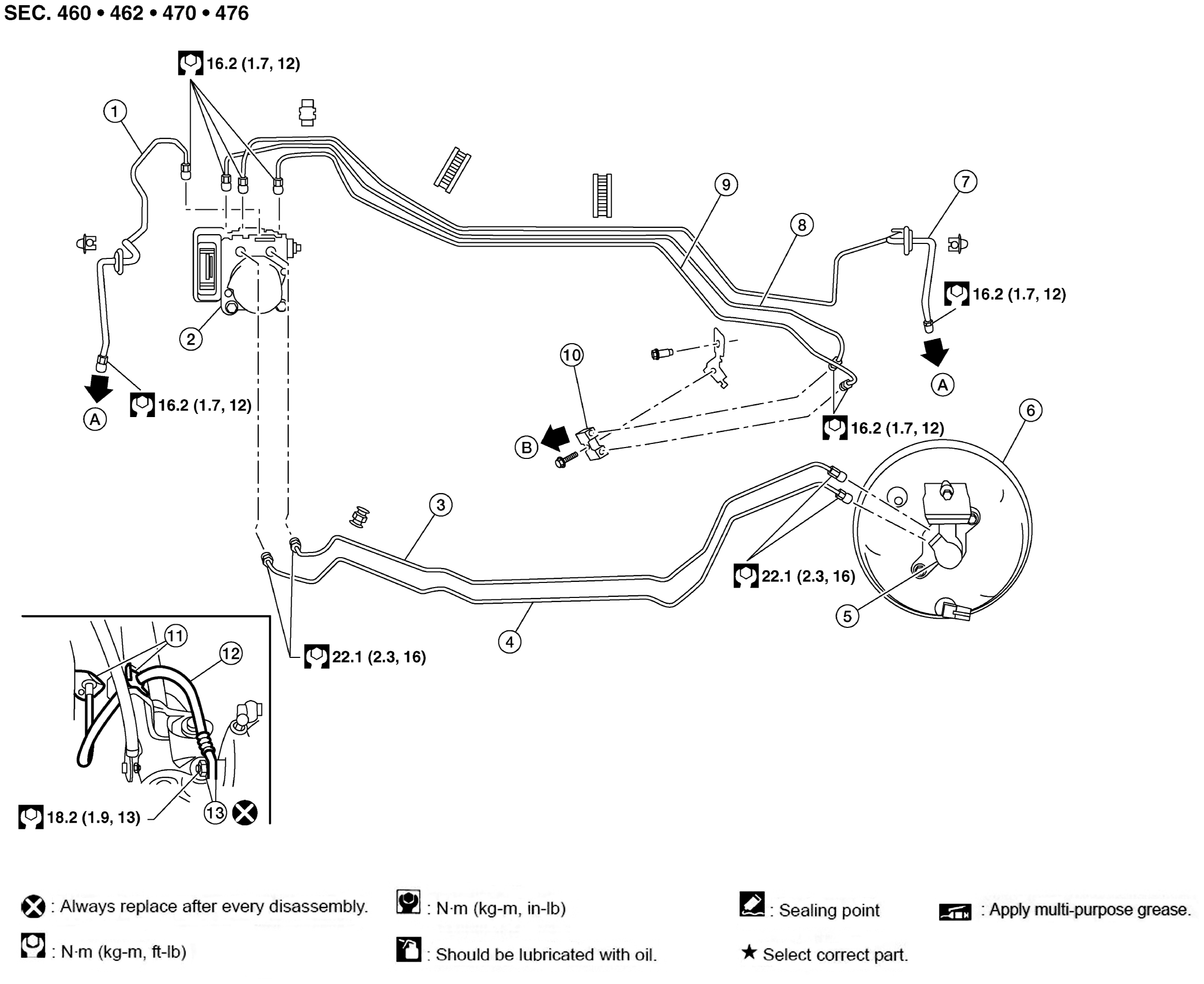

WITHOUT ICC
| 1. | Brake Tube (RH) | 2. | ABS Actuator And Electric Unit (Control Unit) | 3. | Master Cylinder Primary To ABS Actuator Brake Tube |
| 4. | Master Cylinder Secondary To ABS Actuator Brake Tube | 5. | Master Cylinder | 6. | Brake Booster |
| 7. | Brake Tube (LH) | 8. | ABS Actuator To Connector Brake Tube (RH) | 9. | ABS Actuator To Connector Brake Tube (LH) |
| 10. | Connector | 11. | Lock Plates | 12. | Front Brake Hose |
| 13. | Copper Sealing Washers | A. | To Front Brake Hose | B. | To Rear Brake Pipe |

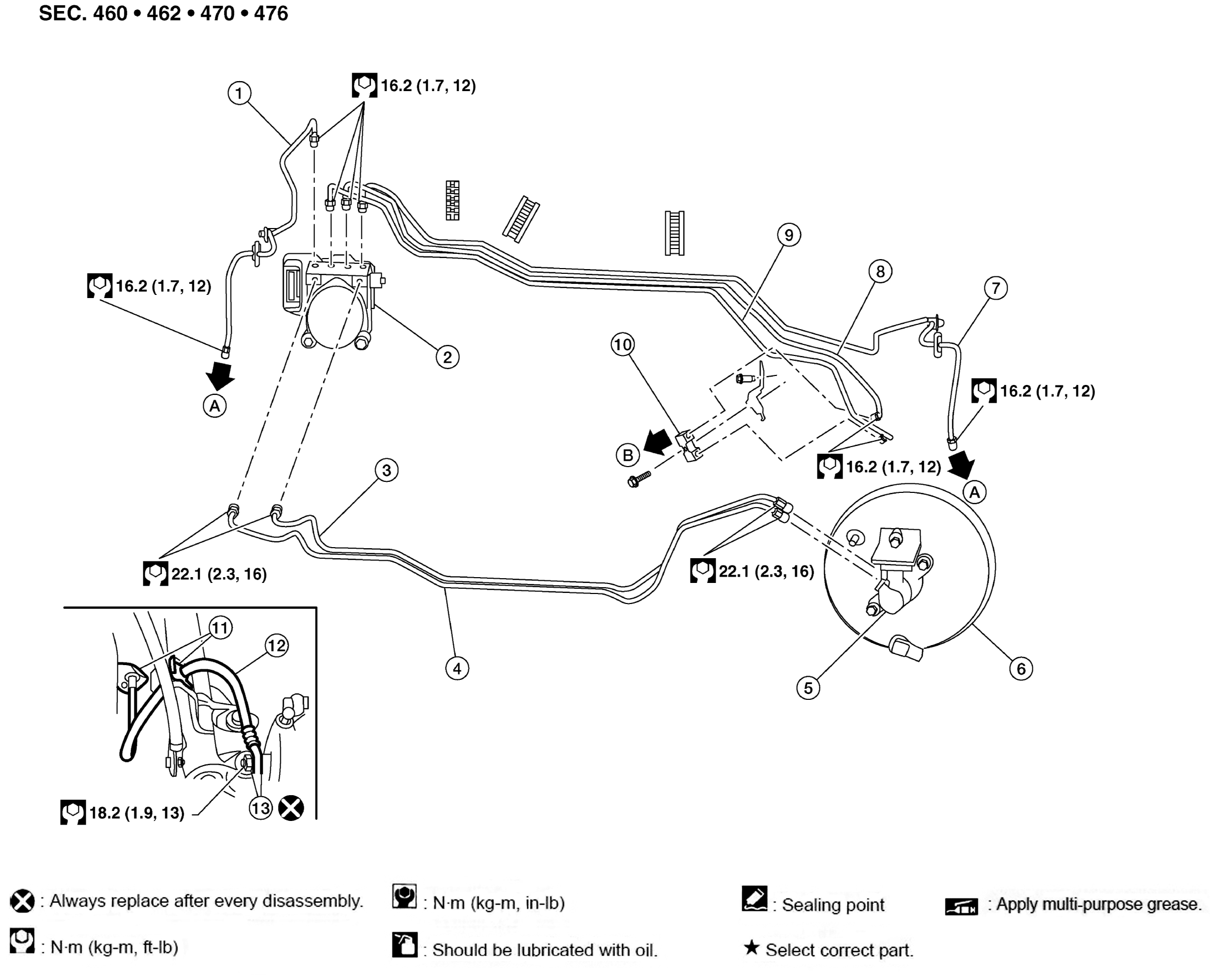

WITH ICC
| 1. | Brake Tube (RH) | 2. | ABS Actuator And Electric Unit (Control Unit) | 3. | Master Cylinder Primary To ABS Actuator Brake Tube |
| 4. | Master Cylinder Secondary To ABS Actuator Brake Tube | 5. | Master Cylinder | 6. | Brake Booster |
| 7. | Brake Tube (LH) | 8. | ABS Actuator To Connector Brake Tube (RH) | 9. | ABS Actuator To Connector Brake Tube (LH) |
| 10. | Connector | 11. | Lock Plates | 12. | Front Brake Hose |
| 13. | Copper Sealing Washers | A. | To Front Brake Hose | B. | To Rear Brake Pipe |
