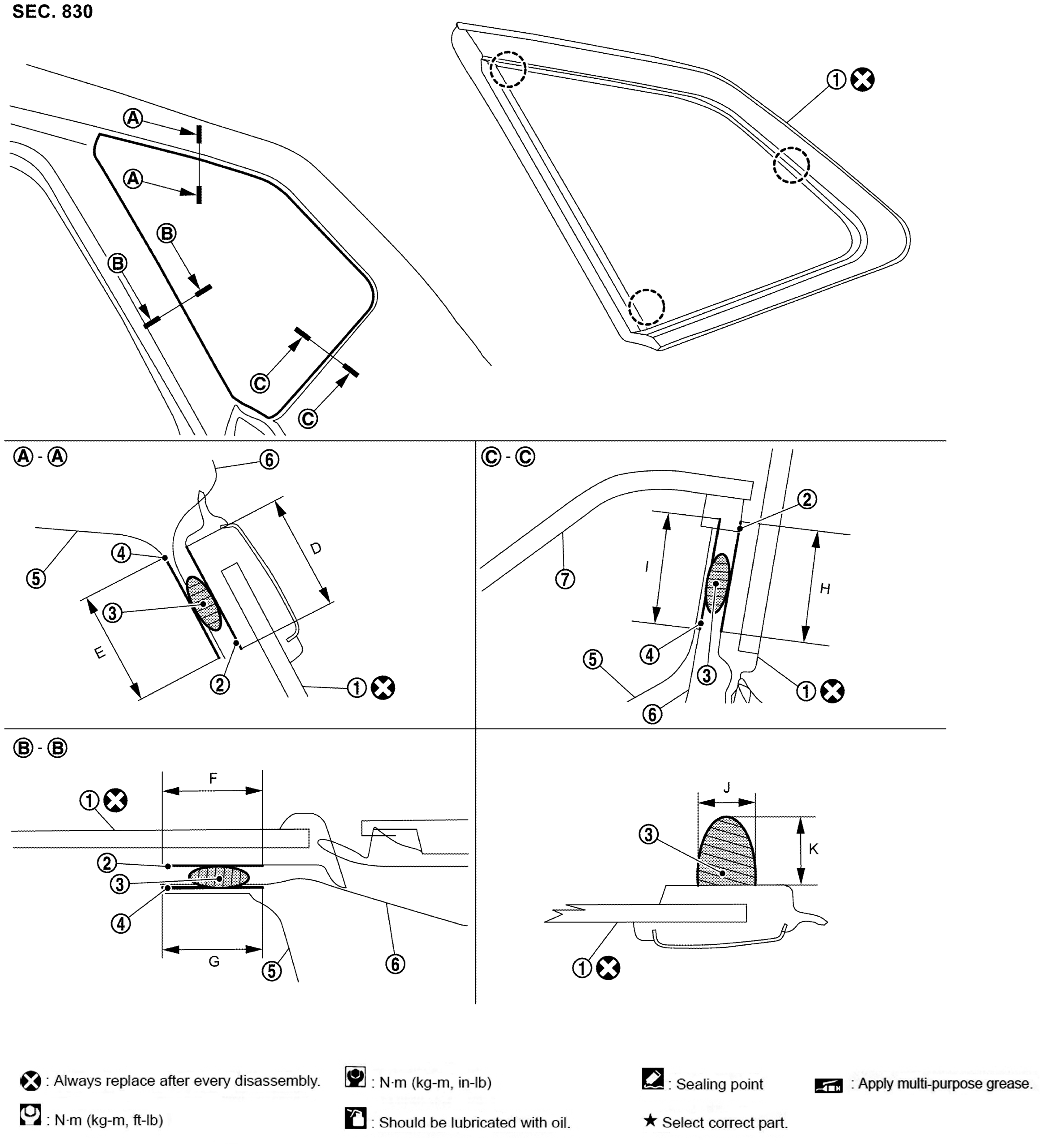

Exploded View With Torque Specifications
| Side window glass | Glass primer | Adhesive | |||
| Painted surface primer | Rear pillar inner panel | Body side outer panel | |||
| Rear pillar garnish | |||||
| : Clip | |||||
| : Always replace after every disassembly. | |||||
Unit: mm (in)
| Portion | Primer range | Adhesive range | |||
|---|---|---|---|---|---|
| J | K | ||||
| Side window glass - Body side outer panel | D | 17.0 (0.669) |
7.0 (0.276) |
12.0 (0.472) |
|
| E | 20.0 (0.787) |
- | - | ||
| F | 17.0 (0.669) |
7.0 (0.276) |
12.0 (0.472) |
||
| G | 20.0 (0.787) |
- | - | ||
| H | 17.0 (0.669) |
7.0 (0.276) |
12.0 (0.472) |
||
| I | 20.0 (0.787) |
- | - | ||
