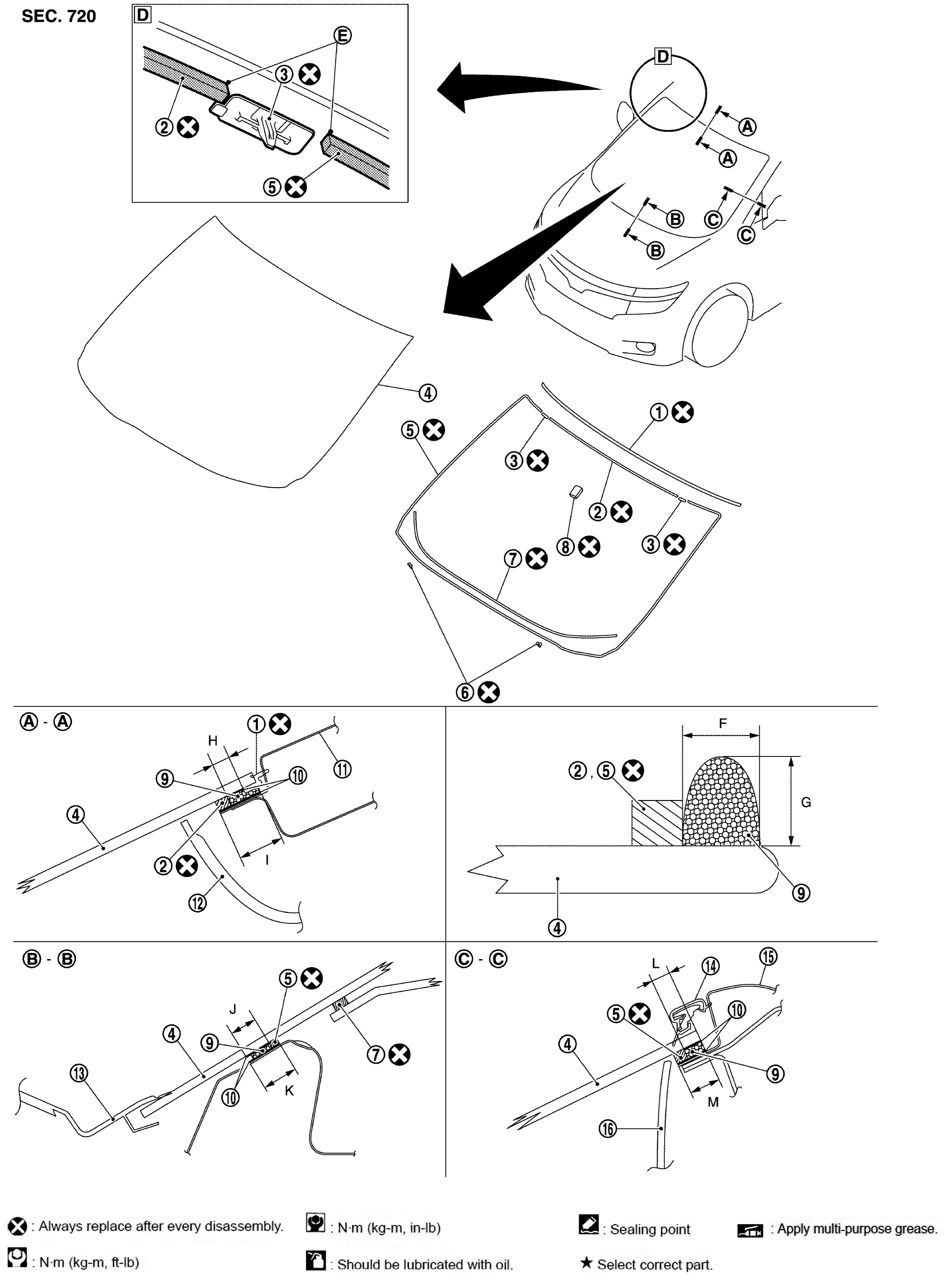

| 1. |
Windshield glass molding |
2. |
Dam sealant rubber (upper) |
3. |
Upper clip |
| 4. |
Windshield glass |
5. |
Dam sealant rubber (lower) |
6. |
Lower clip |
| 7. |
Insulator |
8. |
Mirror base |
9. |
Adhesive |
| 10. |
Primer |
11. |
Roof |
12. |
Headlining assembly |
| 13. |
Cowl top cover |
14. |
Roof side molding |
15. |
Body side outer panel |
| 16. |
Front pillar garnish |
|
|
|
|
| E |
: Black print mark |
|
|
|
|
| F |
: 7 (0.276) |
G |
: 12 (0.472) |
H |
: 8 (0.315) |
| I |
: 20 (0.787) |
J |
: 15 (0.591) |
K |
: 20 (0.787) |
| L |
: 8 (0.315) |
M |
: 17 (0.669) |
|
|
| Unit |
: mm (in) |
|
|
|
|
 |
: Always replace after every disassembly. |
