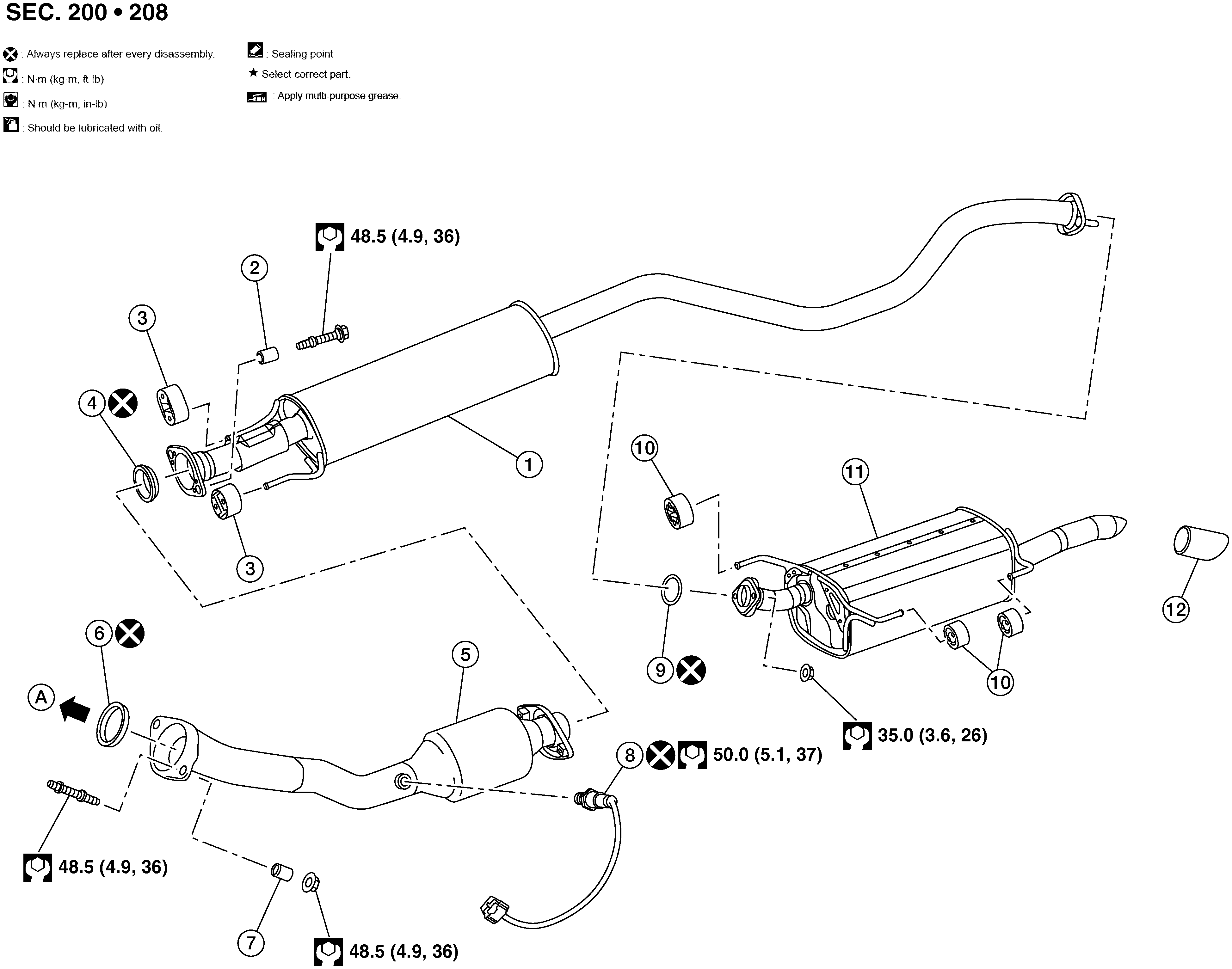

Exploded View With Torque Specifications
FOR CALIFORNIA
| 1. | Sub muffler | 2. | Spring | 3. | Mounting rubber |
| 4. | Seal bearing | 5. | Exhaust front tube | 6. | Seal bearing |
| 7. | Spring | 8. | Heated oxygen sensor 2 | 9. | Ring gasket |
| 10. | Mounting rubber | 11. | Main muffler | 12. | Exhaust finisher (if equipped) |
| A. | To exhaust manifold |

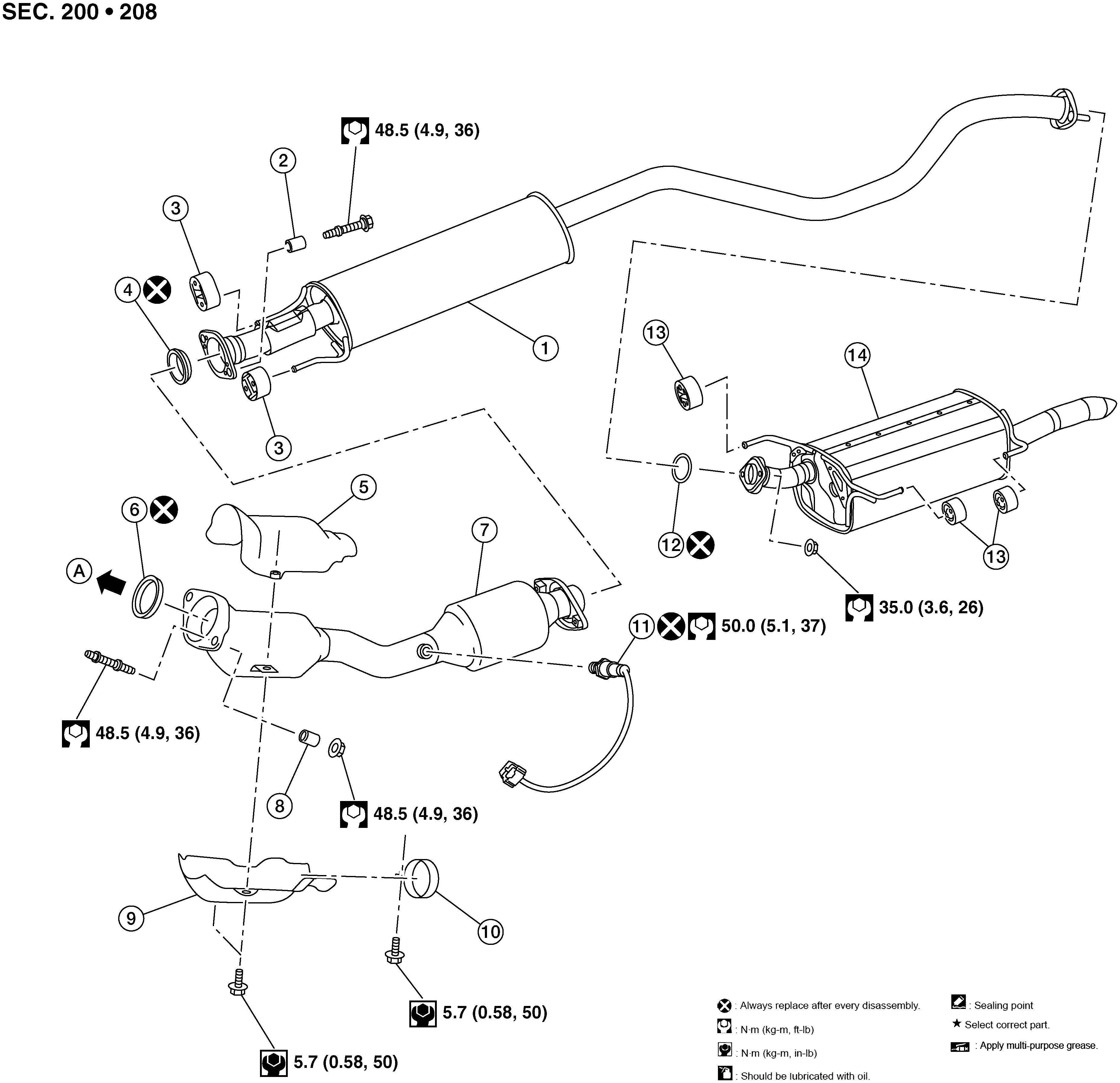

EXCEPT CALIFORNIA
| 1. | Sub muffler | 2. | Spring | 3. | Mounting rubber |
| 4. | Seal bearing | 5. | Catalyst shroud (upper) | 6. | Seal bearing |
| 7. | Exhaust front tube | 8. | Spring | 9. | Catalyst shroud (lower) |
| 10. | Clamp | 11. | Heated oxygen sensor 2 | 12. | Ring gasket |
| 13. | Mounting rubber | 14. | Main muffler | A. | To exhaust manifold |
CAUTION:
Do not remove the heated oxygen sensor 2 from the front exhaust tube unless necessary for replacement of the heated oxygen sensor 2. If the heated oxygen sensor 2 is removed from the front exhaust tube, it must be replaced with a new one.
NOTE:
Heated oxygen sensor 2 replacement or removal from the front exhaust tube is not necessary when removing or repositioning the front exhaust tube. Disconnect the harness connector from the heated oxygen sensor 2 and remove or reposition the front exhaust tube and the heated oxygen sensor 2 as an assembly.
