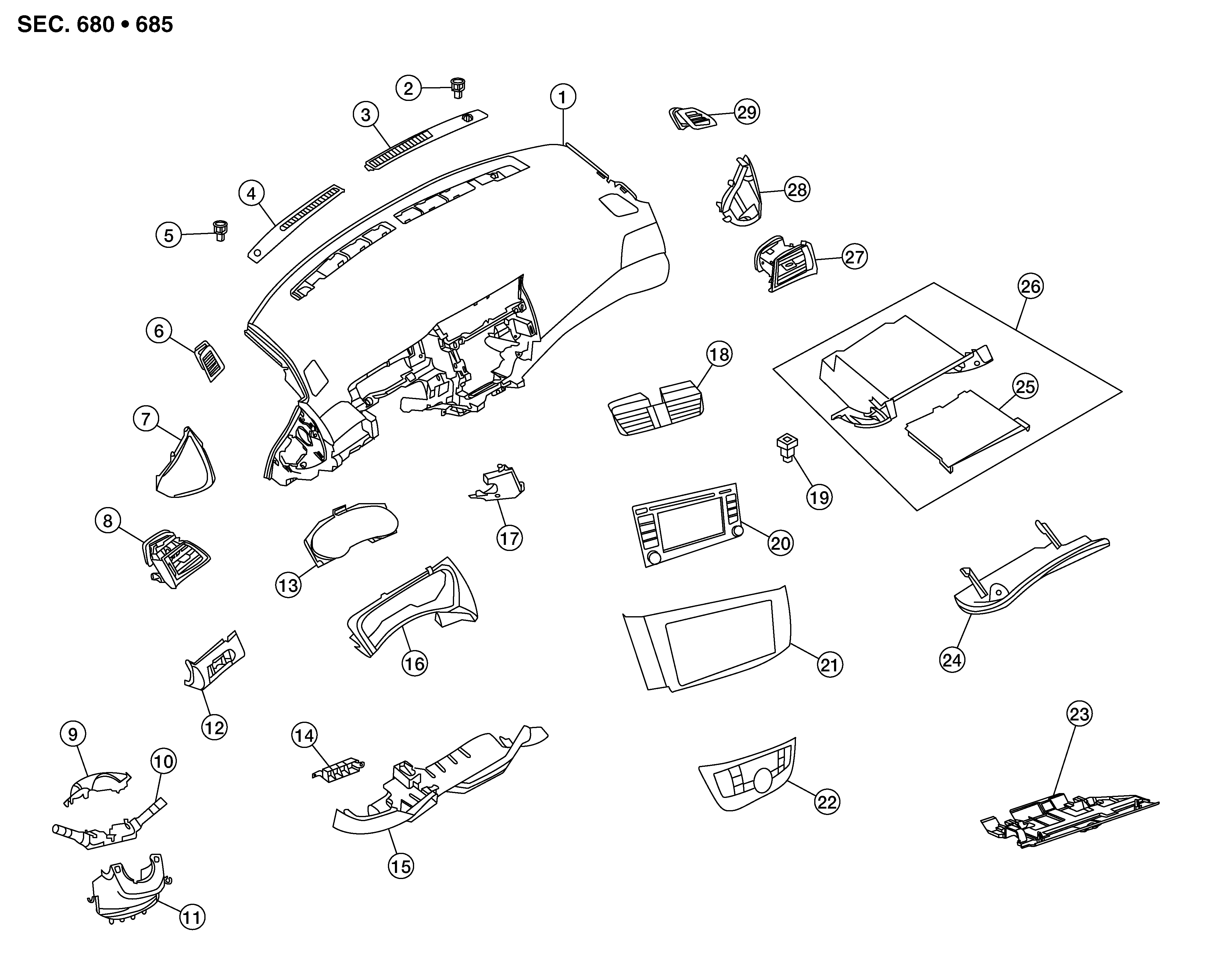

Exploded View
|
1. |
Instrument Panel Assembly |
2. |
Ambient Sensor |
3. |
Defroster Grille (RH) |
|
4. |
Defroster Grille (LH) |
5. |
Sunload Sensor (If Equipped) |
6. |
Side Defroster Grille (LH) |
|
7. |
Instrument Side Finisher (LH) |
8. |
Side Ventilator Grille (LH) |
9. |
Steering Column Upper Cover |
|
10. |
Combination Switch |
11. |
Steering Column Lower Cover |
12. |
Instrument Finisher D |
|
13. |
Combination Meter |
14. |
Switch Carrier |
15. |
Instrument Lower Panel LH |
|
16. |
Cluster Lid A |
17. |
Instrument Finisher B |
18. |
Center Ventilator Grille Assembly |
|
19. |
Hazard Switch |
20. |
AV Control Unit |
21. |
Cluster Lid C |
|
22. |
A/C Switch Assembly |
23. |
Instrument Lower Panel (RH) |
24. |
Glove Box Lid |
|
25. |
Glove Box Mat |
26. |
Glove Box Assembly |
27. |
Side Ventilator Grille (RH) |
|
28. |
Instrument Side Finisher (RH) |
29. |
Side Defroster Grille (RH) |
