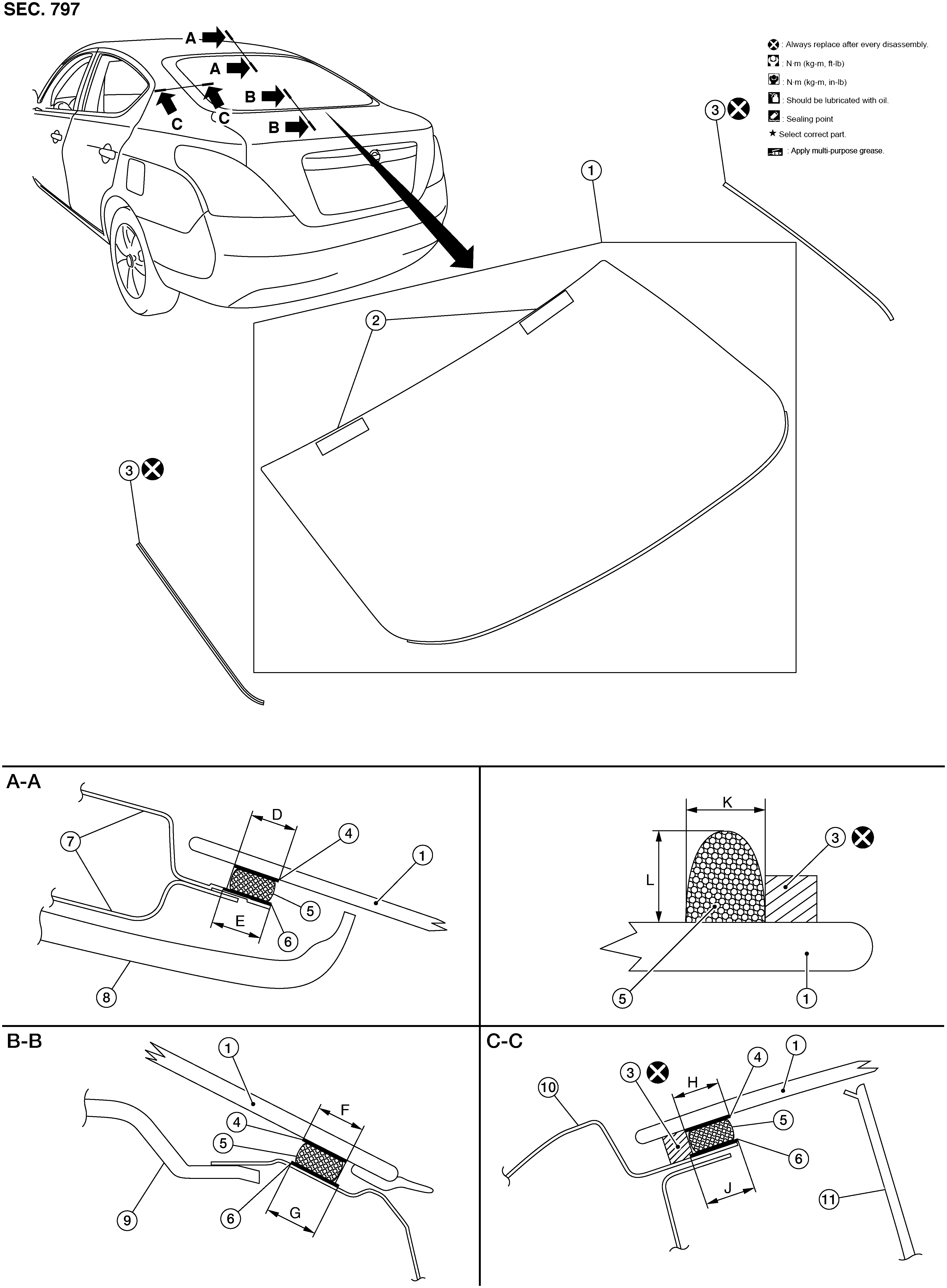

Exploded View
Unit: mm (in)
|
1. |
Rear window glass |
2. |
Rear window glass holder (RH) (LH) |
3. |
Dam sealant rubber |
|
4. |
Glass primer |
5. |
Adhesive |
6. |
Body primer |
|
7. |
Roof panel assembly |
8. |
Headlining assembly |
9. |
Rear parcel shelf finisher |
|
10. |
Body side outer panel |
11. |
Rear pillar finisher |
D. |
13.0 mm (0.51) |
|
E. |
14.0 mm (0.55 in) |
F. |
13.0 mm (0.51in) |
G. |
14.0 mm (0.55 in) |
|
H. |
13.0 mm (0.51in) |
J. |
14.0 mm (0.55 in) |
K. |
7.0 mm (0.28 in) |
|
L. |
12.0 mm (0.47in) |
