Exploded View
|
|

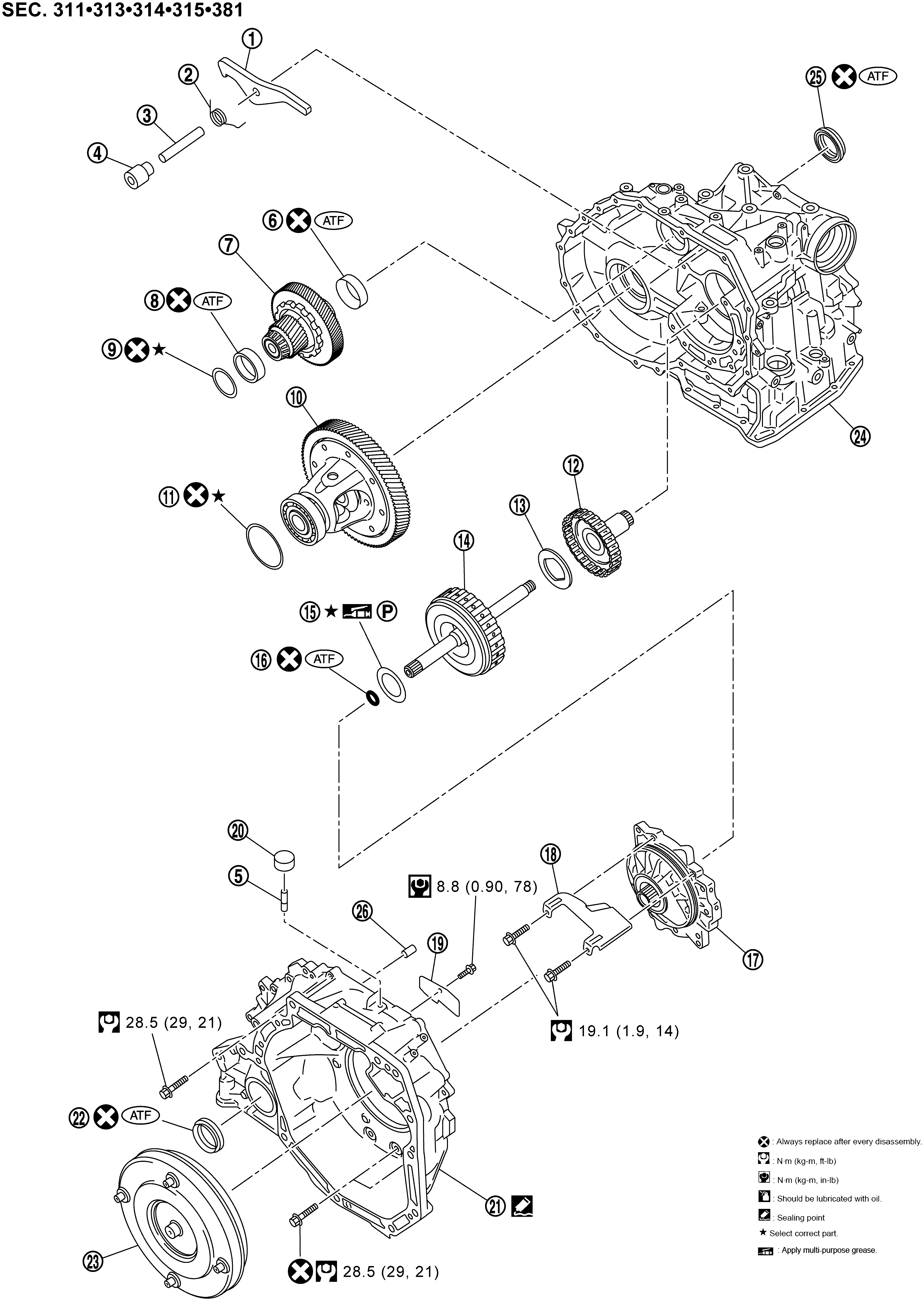

Parking pawl |
|
Return spring |
|
Parking pawl shaft |
|
|
Parking pawl shaft spacer |
|
Breather pipe |
|
Reduction pinion gear bearing outer race |
|
|
Reduction pinion gear assembly |
|
Reduction pinion gear bearing outer race |
|
Reduction pinion gear bearing adjust shim |
|
|
Final drive assembly |
|
Differential side bearing adjust shim |
|
Low clutch hub |
|
|
Thrust washer |
|
Low clutch assembly |
|
Needle bearing |
|
|
O-ring |
|
Oil pump assembly |
|
Baffle plate |
|
|
Baffle plate |
|
Breather cap |
|
Convertor housing |
|
|
Differential side oil seal |
|
Torque convertor |
|
Transaxle case |
|
|
Differential side oil seal |
|
Dowel pin |
||
|
|
: Always replace after every disassembly. |
||||
|
|
: N.m (kg-m, ft-lb) |
||||
|
|
: N.m (kg-m, in-lb) |
||||
|
|
: Select with proper thickness. |
||||
|
|
: Apply ATF. |
||||
|
|
: Apply petroleum jelly. |
||||
|
|
: Apply Anaerobic Liquid Gasket (Loctite 5460) or equivalent. |
||||
|
|

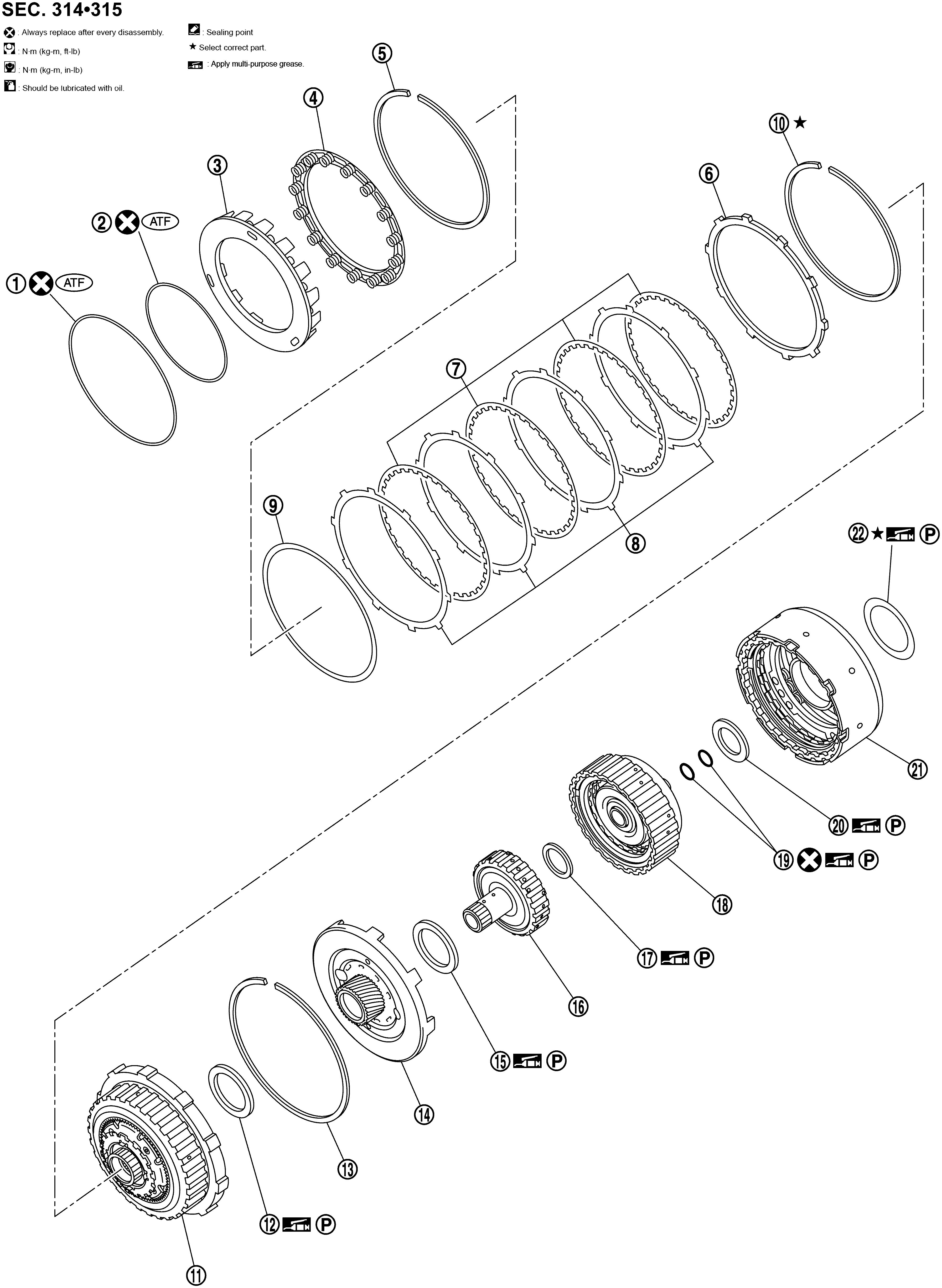

D-ring |
|
D-ring |
|
Low & reverse brake piston |
|
|
Spring retainer assembly |
|
Snap ring |
|
Retaining plate |
|
|
Drive plate |
|
Driven plate |
|
Dish plate |
|
|
Snap ring |
|
Planetary gear pack assembly |
|
Needle bearing |
|
|
Snap ring |
|
Front sun gear |
|
Needle bearing |
|
|
High clutch hub |
|
Needle bearing |
|
High clutch assembly |
|
|
Seal ring |
|
Needle bearing |
|
Reverse clutch assembly |
|
|
Thrust washer |
||||
|
|
: Always replace after every disassembly. |
||||
|
|
: Select with proper thickness. |
||||
|
|
: Apply ATF. |
||||
|
|
: Apply petroleum jelly. |
||||
|
|

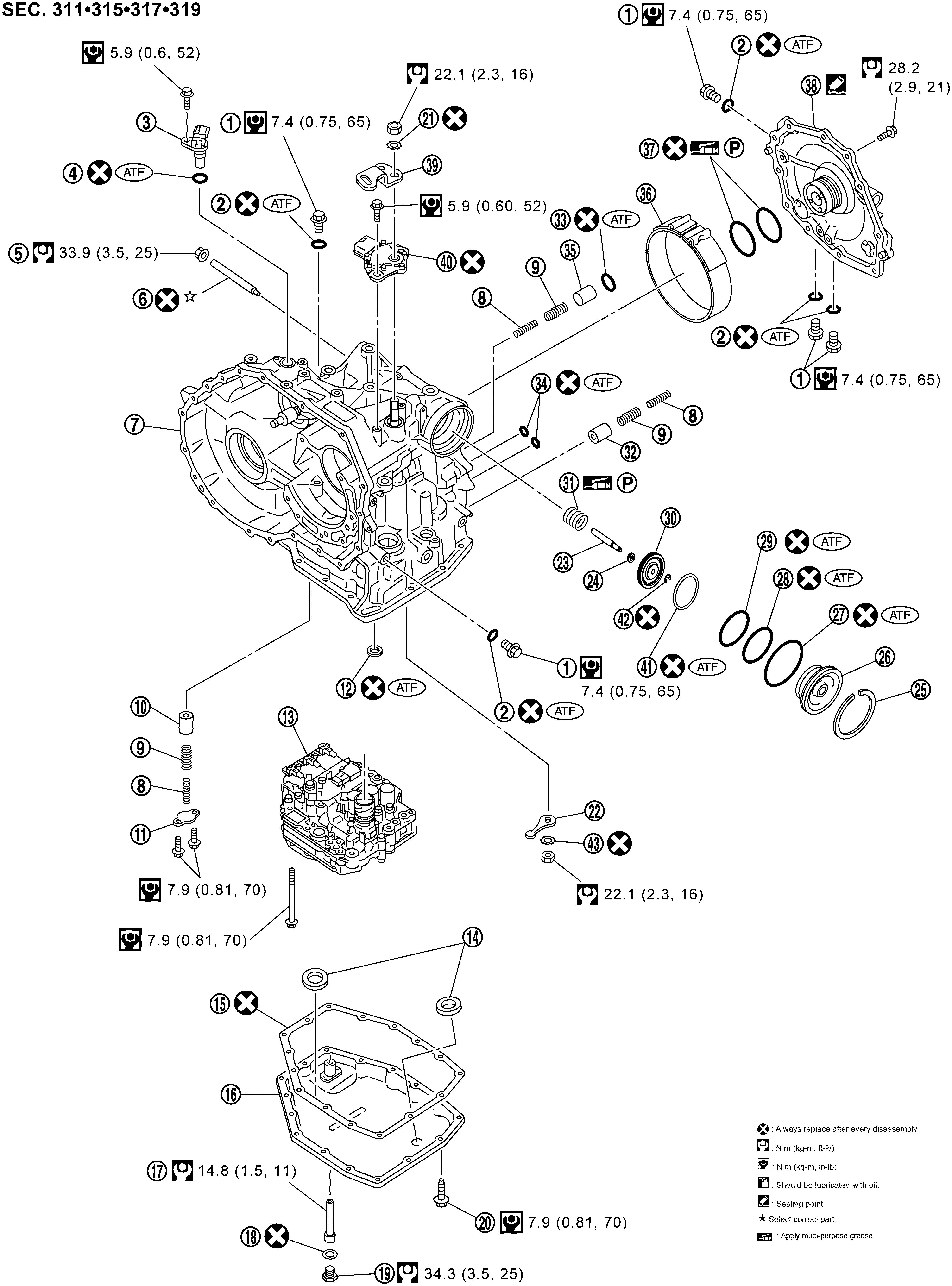

Plug |
|
O-ring |
|
Output speed sensor |
|
|
O-ring |
|
Anchor end bolt lock nut |
|
Anchor end bolt |
|
|
Transaxle case |
|
Accumulator return spring |
|
Accumulator return spring |
|
|
Accumulator piston |
|
Retaining plate |
|
Lip seal |
|
|
Control valve assembly |
|
Magnet |
|
Oil pan gasket |
|
|
Oil pan |
|
Overflow tube |
|
Drain plug gasket |
|
|
Drain plug |
|
Oil pan bolt |
|
Lock washer |
|
|
Manual plate |
|
Stem |
|
Washer |
|
|
Snap ring |
|
Band servo piston retainer |
|
O-ring |
|
|
O-ring |
|
O-ring |
|
Band servo piston |
|
|
Servo spring |
|
Accumulator piston |
|
O-ring |
|
|
O-ring |
|
Accumulator piston |
|
2-4 brake band |
|
|
Seal ring |
|
Side cover |
|
Manual lever |
|
|
Transmission range switch |
|
D-ring |
|
Snap ring |
|
|
Lock washer |
||||
|
|
: Always replace after every disassembly. |
||||
|
|
: N.m (kg-m, ft-lb) |
||||
|
|
: N.m (kg-m, in-lb) |
||||
|
|
: Adjustment is required. |
||||
|
|
: Apply ATF. |
||||
|
|
: Apply petroleum jelly. |
||||
|
|
: Apply Anaerobic Liquid Gasket (Loctite 5460) or equivalent. |
||||
