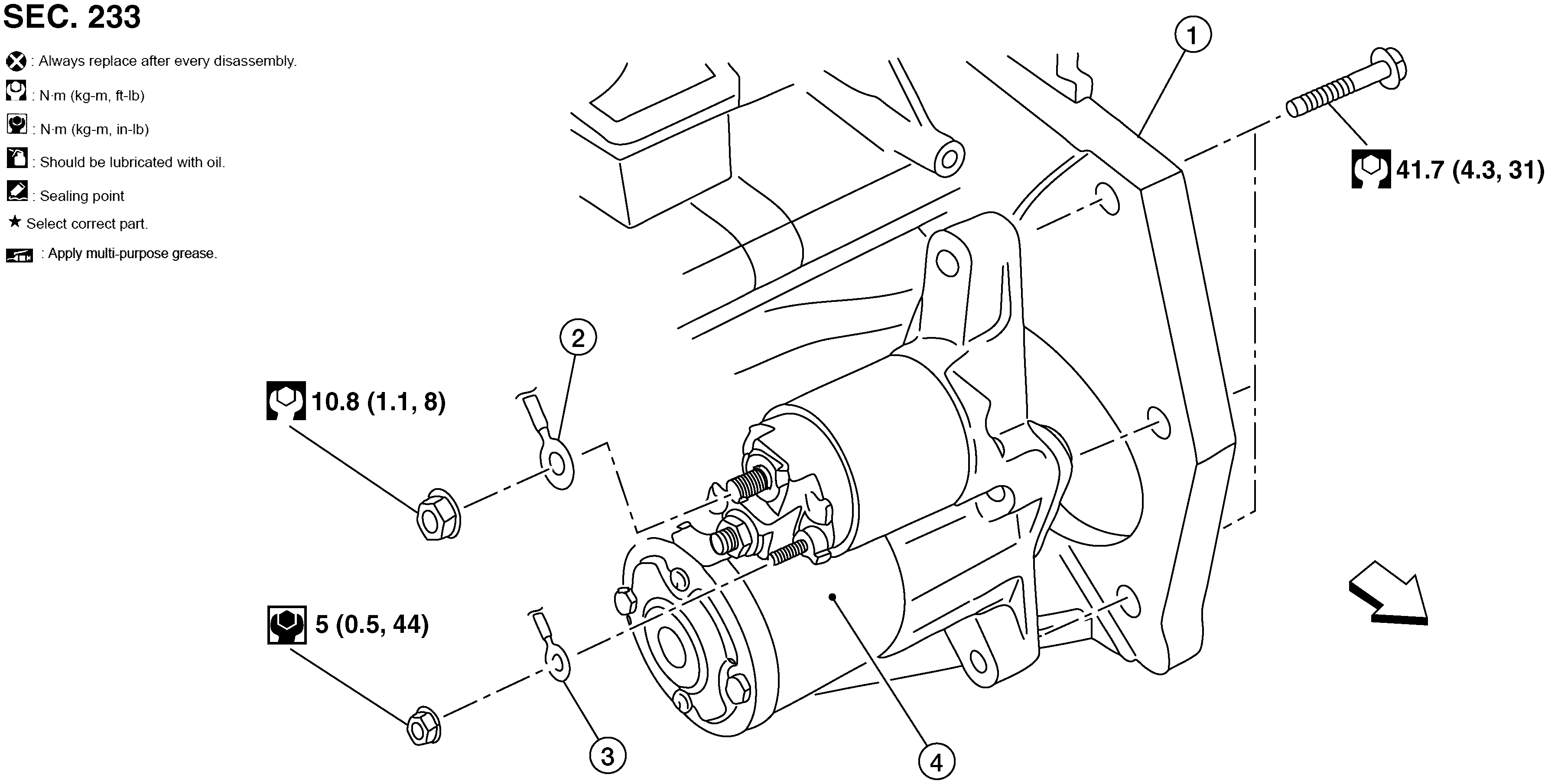

Removal And Installation
|
1. |
Cylinder block |
2. |
"B" terminal harness |
3. |
"S" terminal harness |
|
4. |
Starter motor |
|
Front |

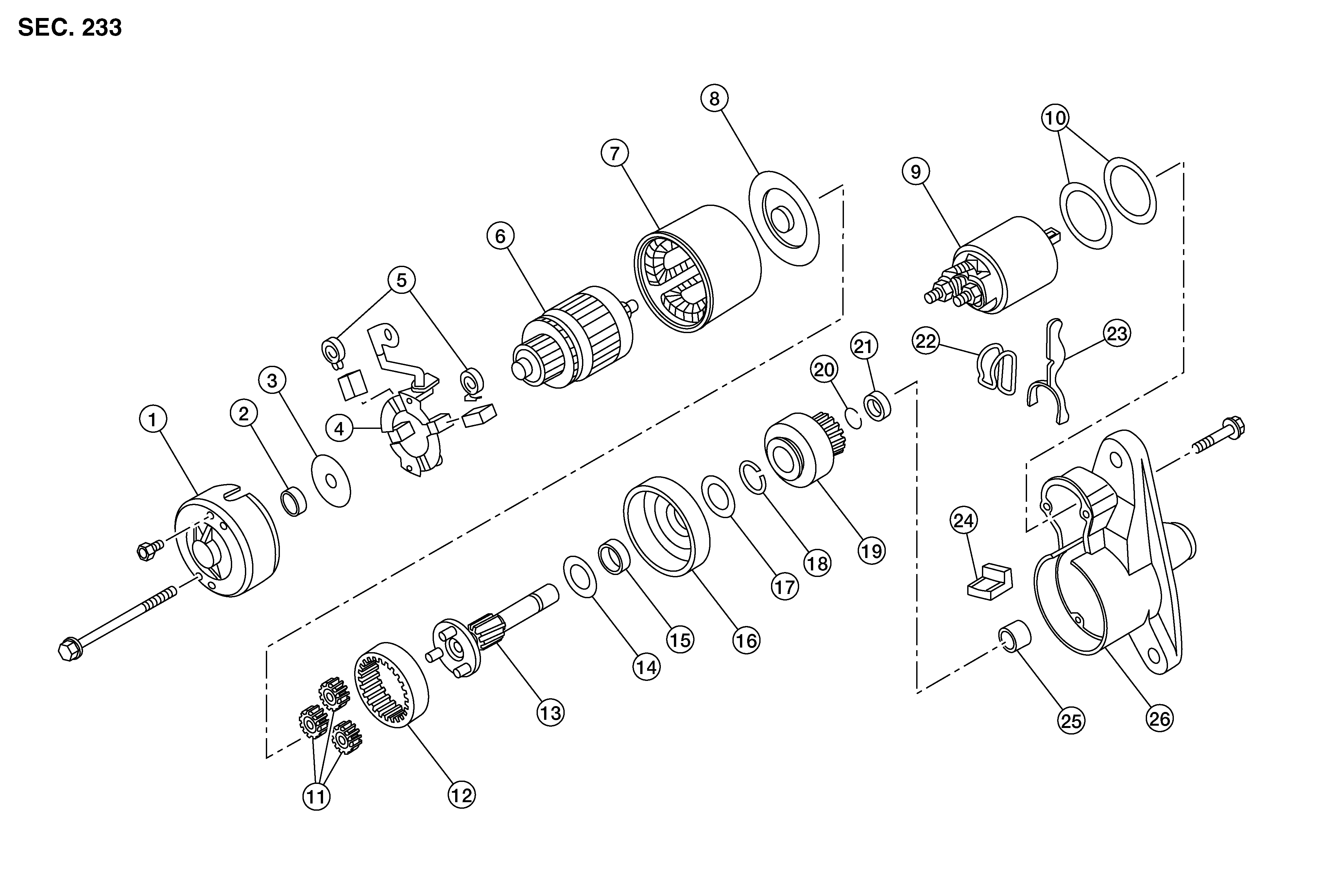

Disassembly
|
1. |
Rear cover |
2. |
Rear metal |
3. |
Washer set |
|
4. |
Brush holder assembly |
5. |
Brush spring |
6. |
Armature assembly |
|
7. |
Yoke assembly |
8. |
Plate |
9. |
Magnetic switch assembly |
|
10. |
Dust cover kit |
11. |
Gear |
12. |
Internal gear |
|
13. |
Gear shaft |
14. |
Washer set |
15. |
Bracket metal |
|
16. |
Cover |
17. |
Washer set |
18. |
Washer set |
|
19. |
Pinion assembly |
20. |
Washer set |
21. |
Washer set |
|
22. |
Torsion spring |
23. |
Lever shift |
24. |
Dust cover kit |
|
25. |
Gear case metal |
26. |
Gear case |
