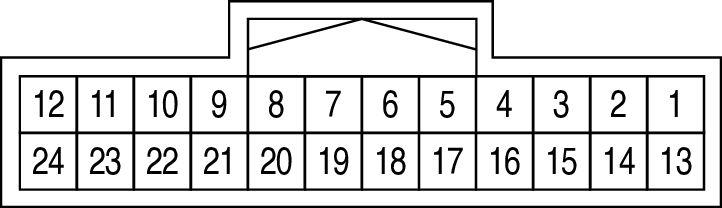

ADAS Control Unit Connector End View (M148)
Connector Types: TH24FB-NH
Connector Color: BLACK
| Terminal No. | Color of Wire | Signal Name (Specification) |
|---|---|---|
| 1 | LA/G | DRIVER ASSISTANCE BUZZER SIGNAL |
| 2 | B | GROUND |
| 3 | LA/Y | ITS CAN COMMUNICATION-L |
| 4 | - | - |
| 5 | - | - |
| 6 | LA/LG | CHASSIS CAN COMMUNICATION-L |
| 7 | - | - |
| 8 | - | - |
| 9 | LA/GR | CHASSIS CAN COMMUNICATION-H |
| 10 | - | - |
| 11 | - | - |
| 12 | L | STEERING VIBRATION MOTOR SIGNAL |
| 13 | LA/R | DRIVER ASSISTANCE BUZZER SIGNAL GROUND |
| 14 | - | - |
| 15 | LA/L | ITS CAN COMMUNICATION-H |
| 16 | R | IGNITION POWER SUPPLY |
| 17 | - | - |
| 18 | LA/GR | CHASSIS CAN COMMUNICATION 2-H |
| 19 | - | - |
| 20 | - | - |
| 21 | LA/Y | CHASSIS CAN COMMUNICATION 2-L |
| 22 | - | - |
| 23 | - | - |
| 24 | W | STEERING VIBRATION MOTOR SIGNAL GROUND |
