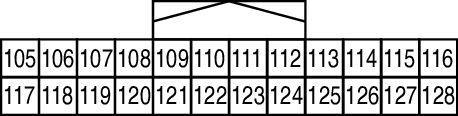

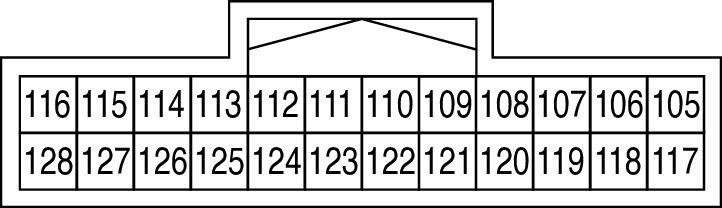

BCM (Body Control Module) Connector End View (M142)
Connector Types: TH24FB-NH
Connector Color: BLACK
| Terminal No. | Color of Wire | Signal Name (Specification) |
|---|---|---|
| 105 | P | IGNITION RL |
| 106 | - | - |
| 107 | - | - |
| 108 | - | - |
| 109 | - | - |
| 110 | LA/SB | BRAKE SW 2 |
| 111 | LA/R | BRAKE SW 1 |
| 112 | LG | END CLUTCH SW |
| 113 | BR | START CLUTCH SW |
| 114 | - | - |
| 115 | - | - |
| 116 | LA/Y | DI FR RIGHT E |
| 117 | - | - |
| 118 | - | - |
| 119 | - | - |
| 120 | - | - |
| 121 | - | - |
| 122 | - | - |
| 123 | LG | STCUT RL |
| 124 | - | - |
| 125 | - | - |
| 126 | - | - |
| 127 | - | - |
| 128 | LA/SB | DI FR LEFT E |
