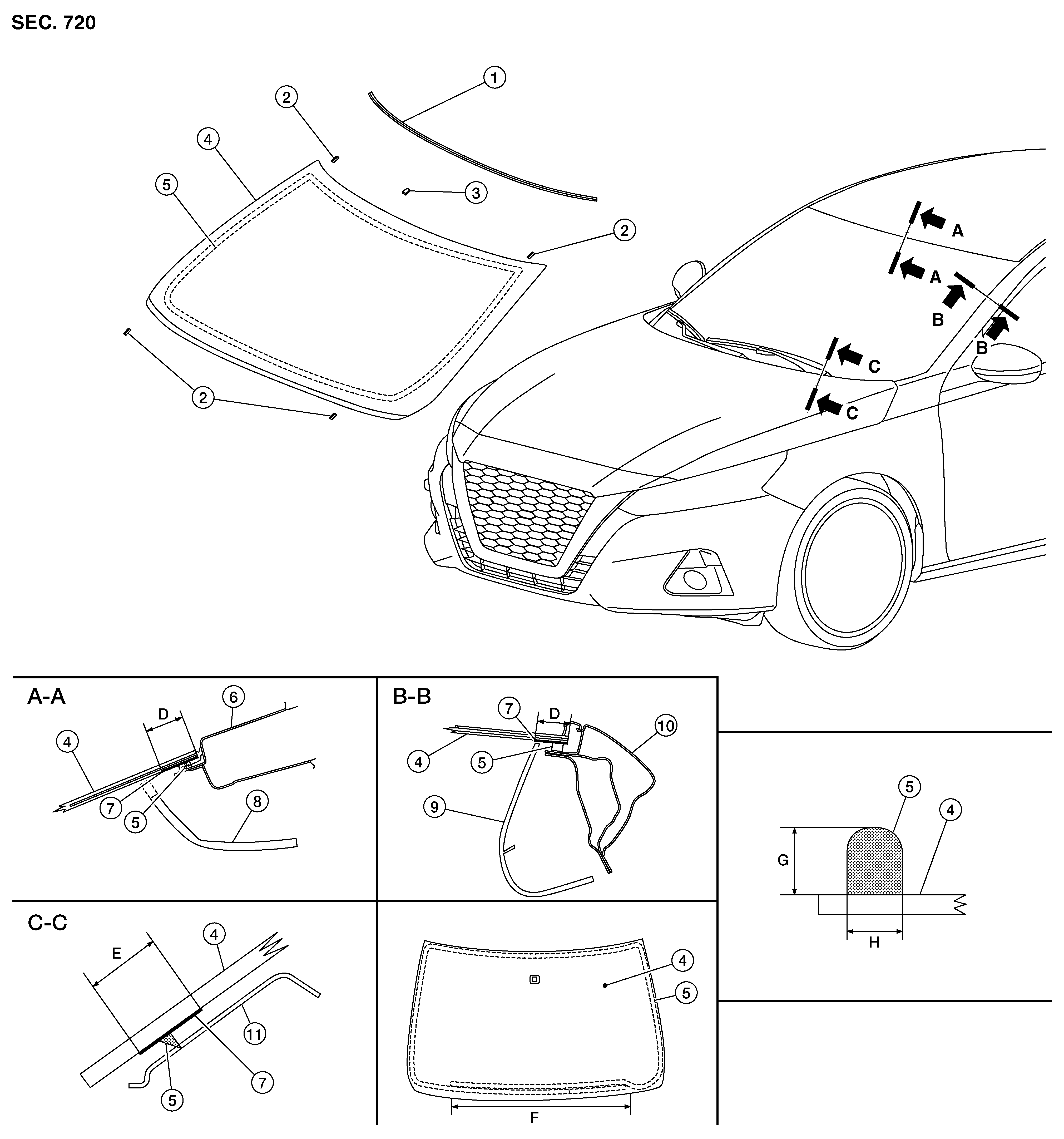

WINDSHIELD GLASS : Exploded View
| 1. | Windshield glass molding | 2. | Spacer | 3. | Mirror base |
| 4. | Windshield glass | 5. | Adhesive | 6. | Metal roof |
| 7. | Glass primer | 8. | Headlining | 9. | Front pillar finisher |
| 10. | Body side outer | 11. | Cowl top | D. | 16 mm (0.63 in) |
| E. | 25 mm (0.98 in) | F. | 1190 mm (46.9 in) overlap | G. | 12 + 2, - 0 mm (0.47 + 0.08, - 0 in) |
| H. | 7 + 2, - 0 mm (0.28 + 0.08, - 0 in) | ||||
