Engine Controls - Tests W/Codes - 3.1L Engine
›
Connector Identification
›
Pcm Connectors (Cutlass)
Pcm Connectors (Cutlass)
Fig 1: PCM 80-Pin Connector - Terminal Identification
Courtesy of GENERAL MOTORS CORP.

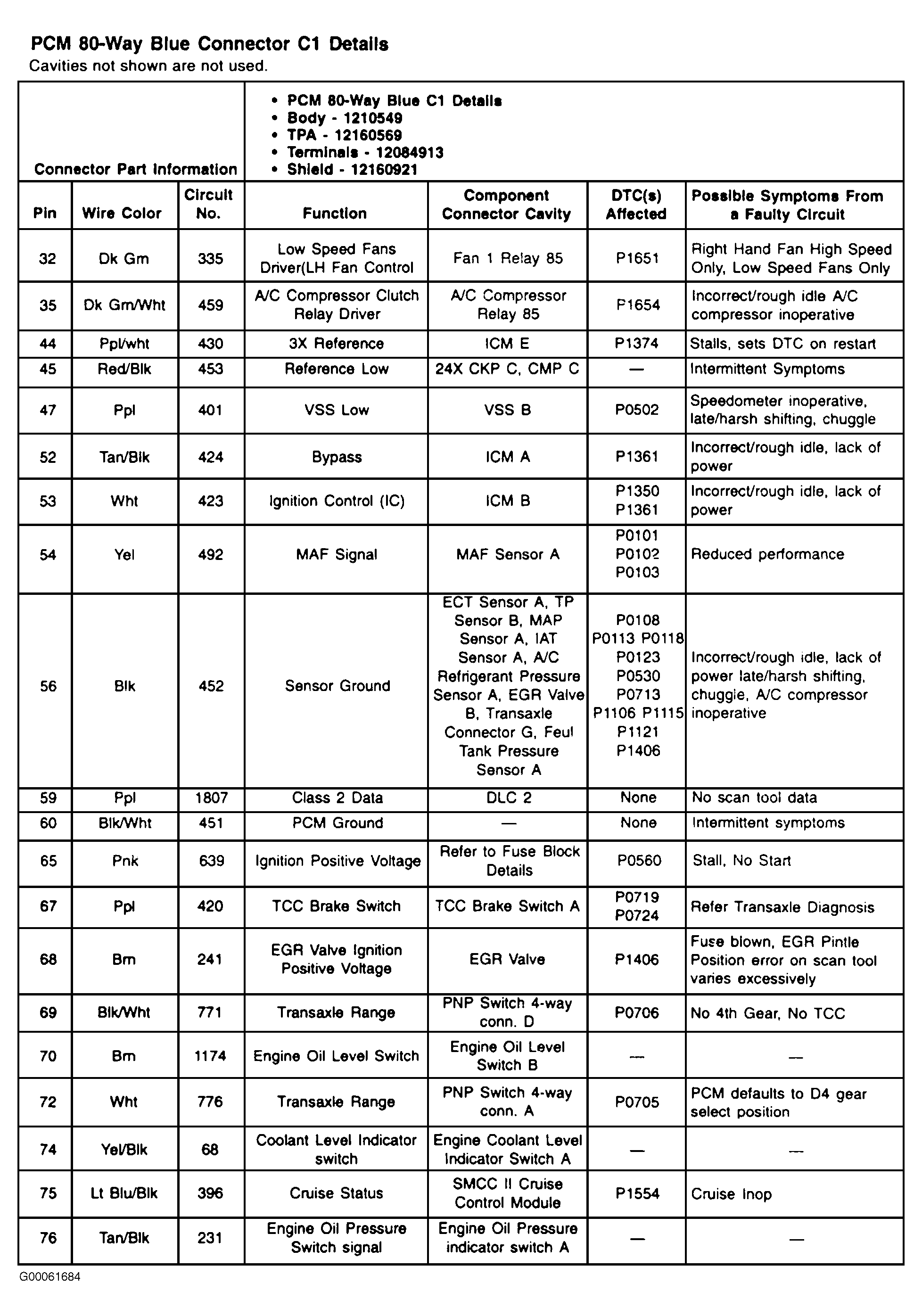

Fig 2: PCM 80-Pin Connector C1 (Blue) - Legend (Cutlass) - (1 Of 2)
Courtesy of GENERAL MOTORS CORP.
Fig 3: PCM 80-Pin Connector C1 (Blue) - Legend (Cutlass) - (2 Of 2)
Courtesy of GENERAL MOTORS CORP.

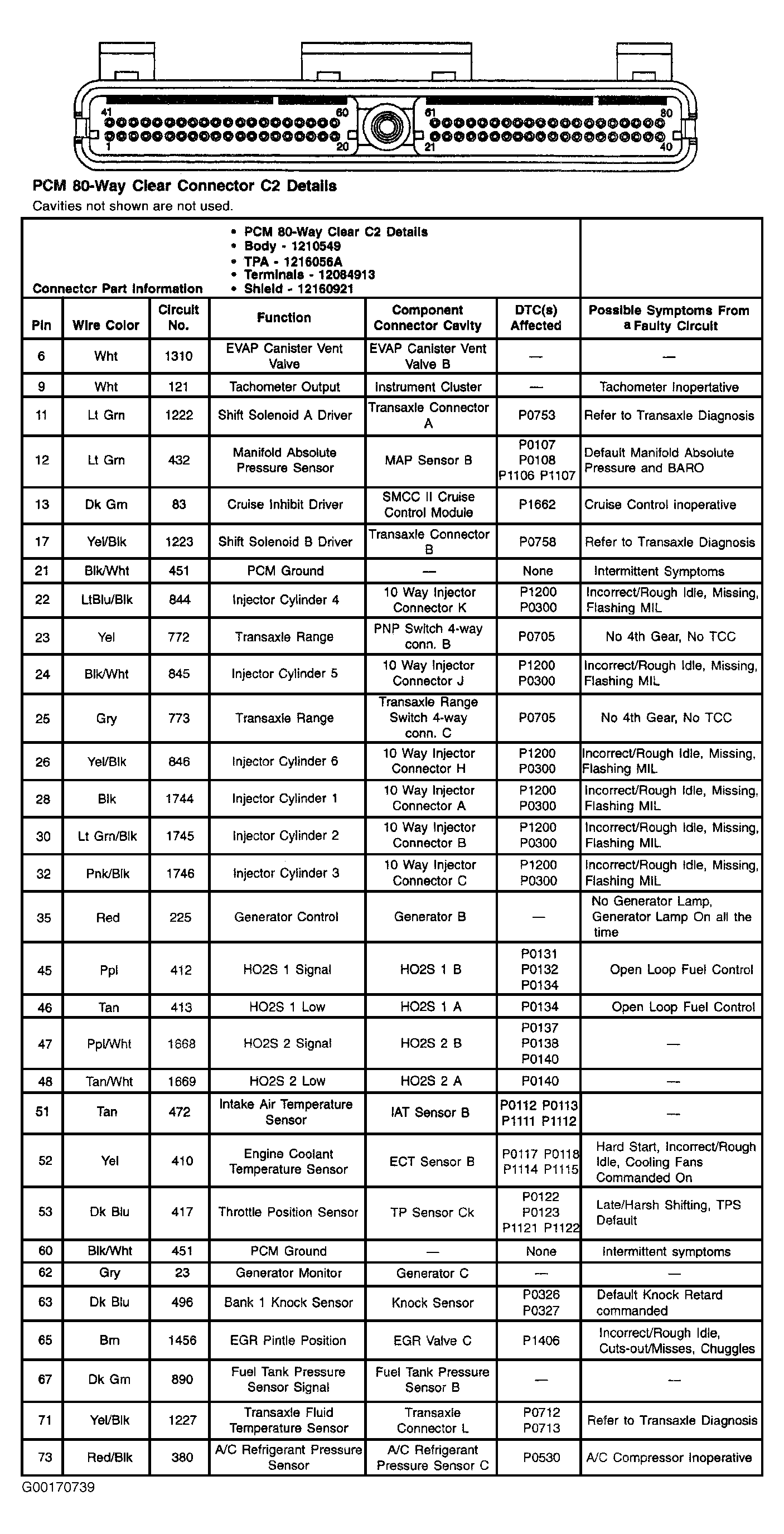

Fig 4: PCM 80-Pin Connector C2 (Clear) - Legend (Cutlass)
Courtesy of GENERAL MOTORS CORP.
