Inclination Sensor Connector End View
Inclination Sensor Connector End View

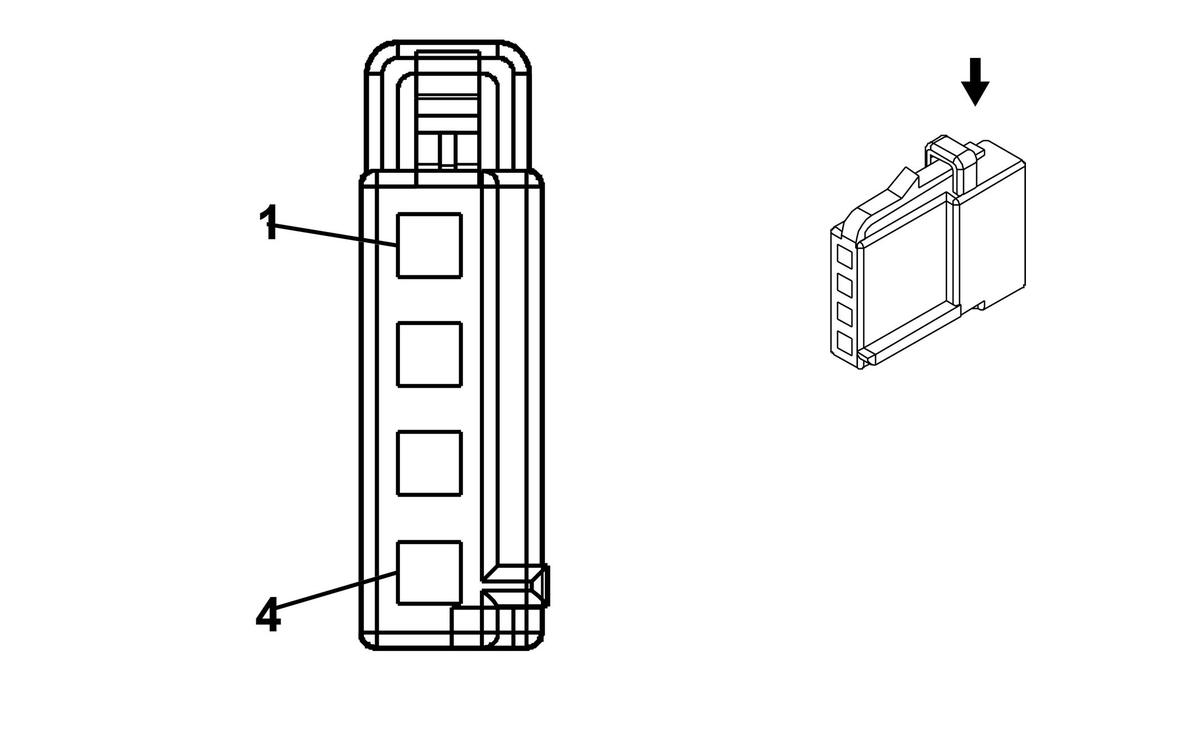

Inclination Sensor
Courtesy of GENERAL MOTORS CORP.
Connector Part Information
15324229
4-Way F (BLK)
Pin
Wire Color
Circuit No.
Function
1
ORN
2740
Battery Positive Voltage
2
-
-
Not Used
3
PNK
5363
Inclination Sensor Armed Signal
4
LT BLU
5362
Inclination Sensor Alarm-On Signal
