Chart C2D - Map Output Check

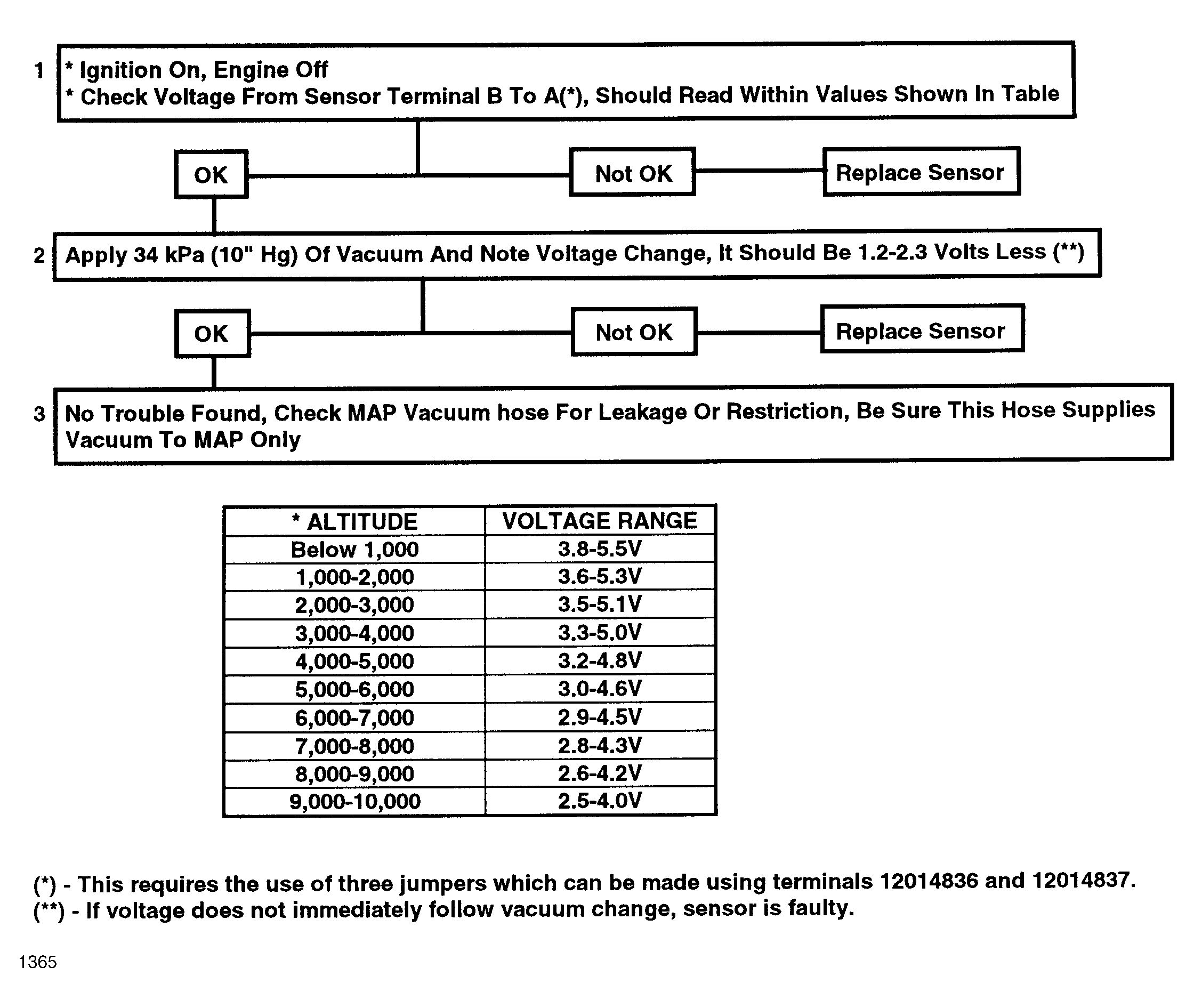

Fig 1: Chart C2D, MAP Output Check Flow Chart

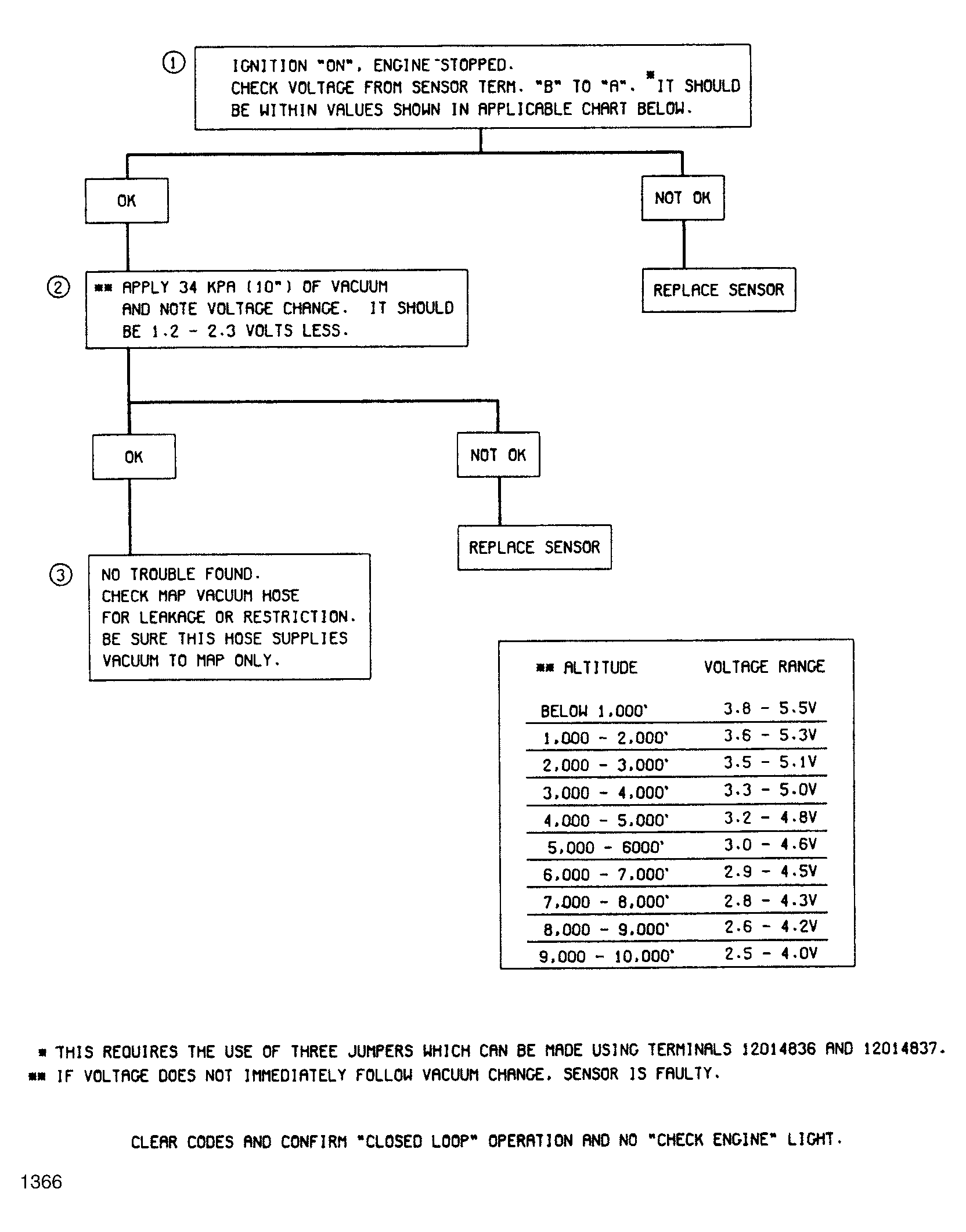

Fig 2: Chart C2D, MAP Output Check Flow Chart
Fig 3: Chart C2D, MAP Output Check Ckt Diagram
