Component Locations
WARNING:
Vehicles are equipped with air bag supplemental restraint system. Before attempting any repairs involving steering column, instrument panel or related components, see SERVICE PRECAUTIONS and DISABLING & ACTIVATING AIR BAG SYSTEM in AIR BAG RESTRAINT SYSTEMS
article in RESTRAINTS.
CAUTION:
When battery is disconnected, vehicle computer and memory systems may lose memory data. Driveability problems may exist until computer systems have completed a relearn cycle. See COMPUTER RELEARN PROCEDURES
article in GENERAL INFORMATION before disconnecting battery.
COMPONENT LOCATIONS
| Component | Location |
|---|---|

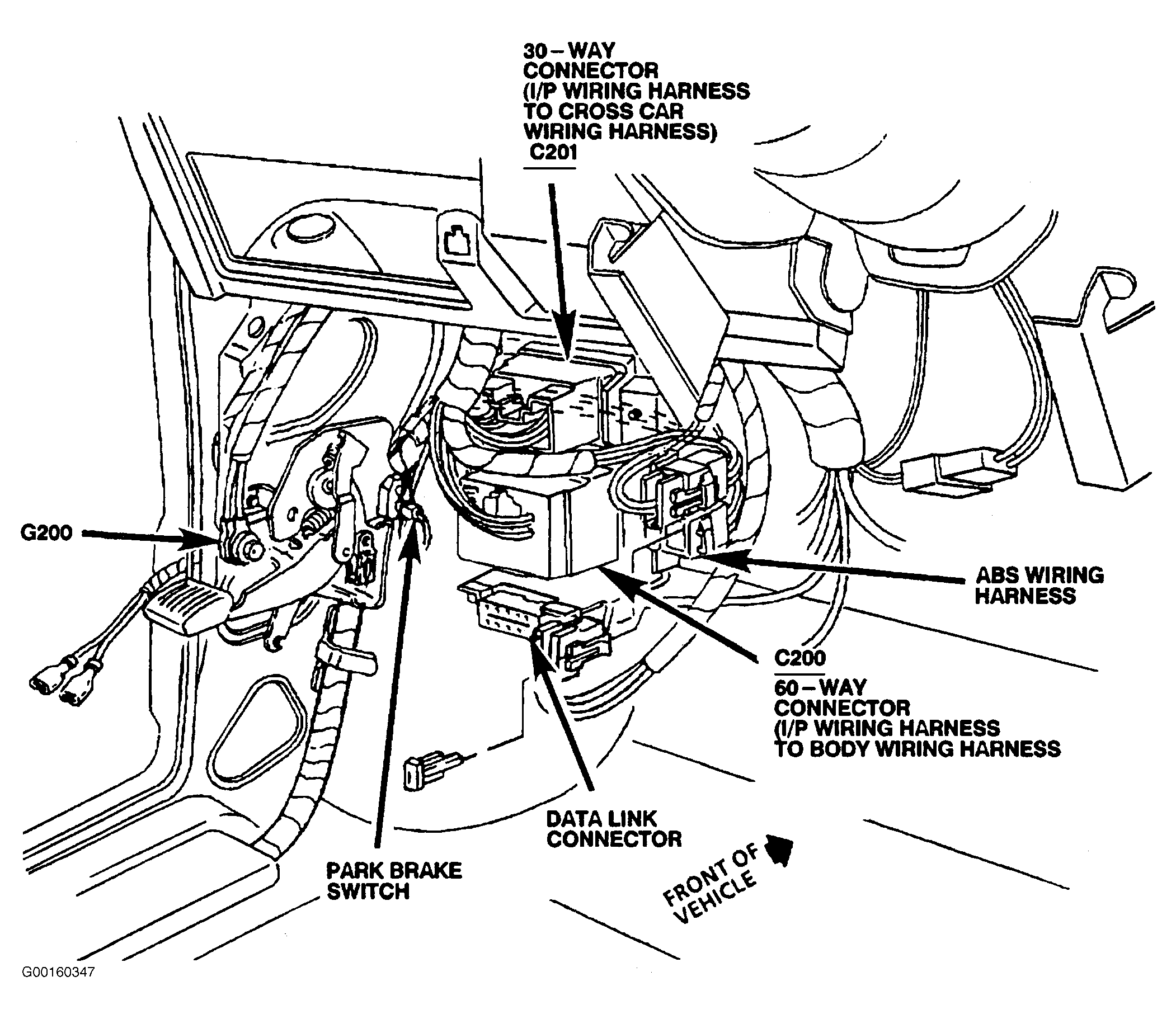

| Data Link Connector (DLC) | Below Driver Side Of Instrument Panel, Left Of Steering Column. See Fig 1 |

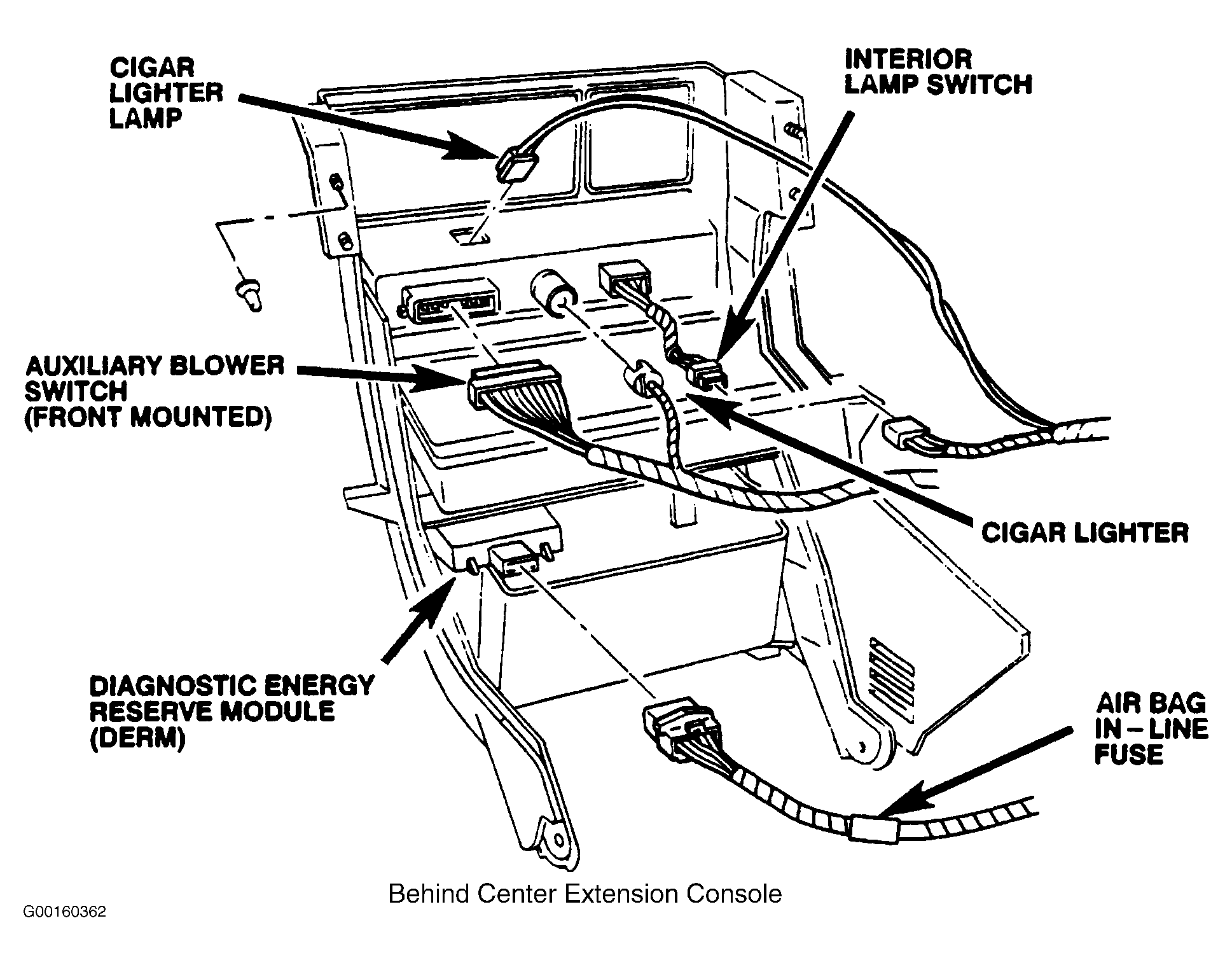

| Diagnostic Energy Reserve Module (DERM) | Behind Instrument Panel Center Console. See Fig 2 |

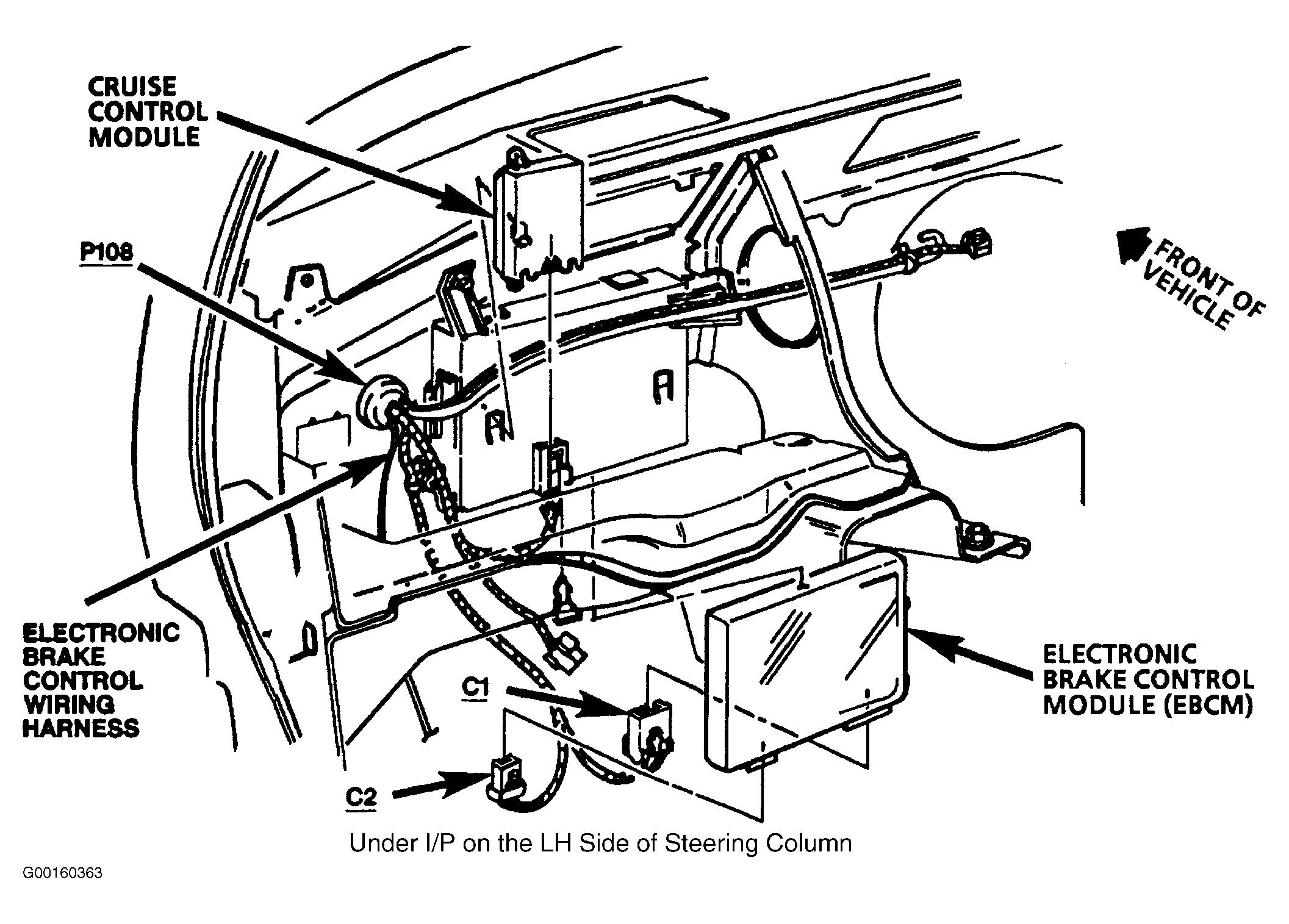

| Electronic Brake Control Module (EBCM) | Mounted To Dash Panel, Left Of Brake Pedal. See Fig 3 |

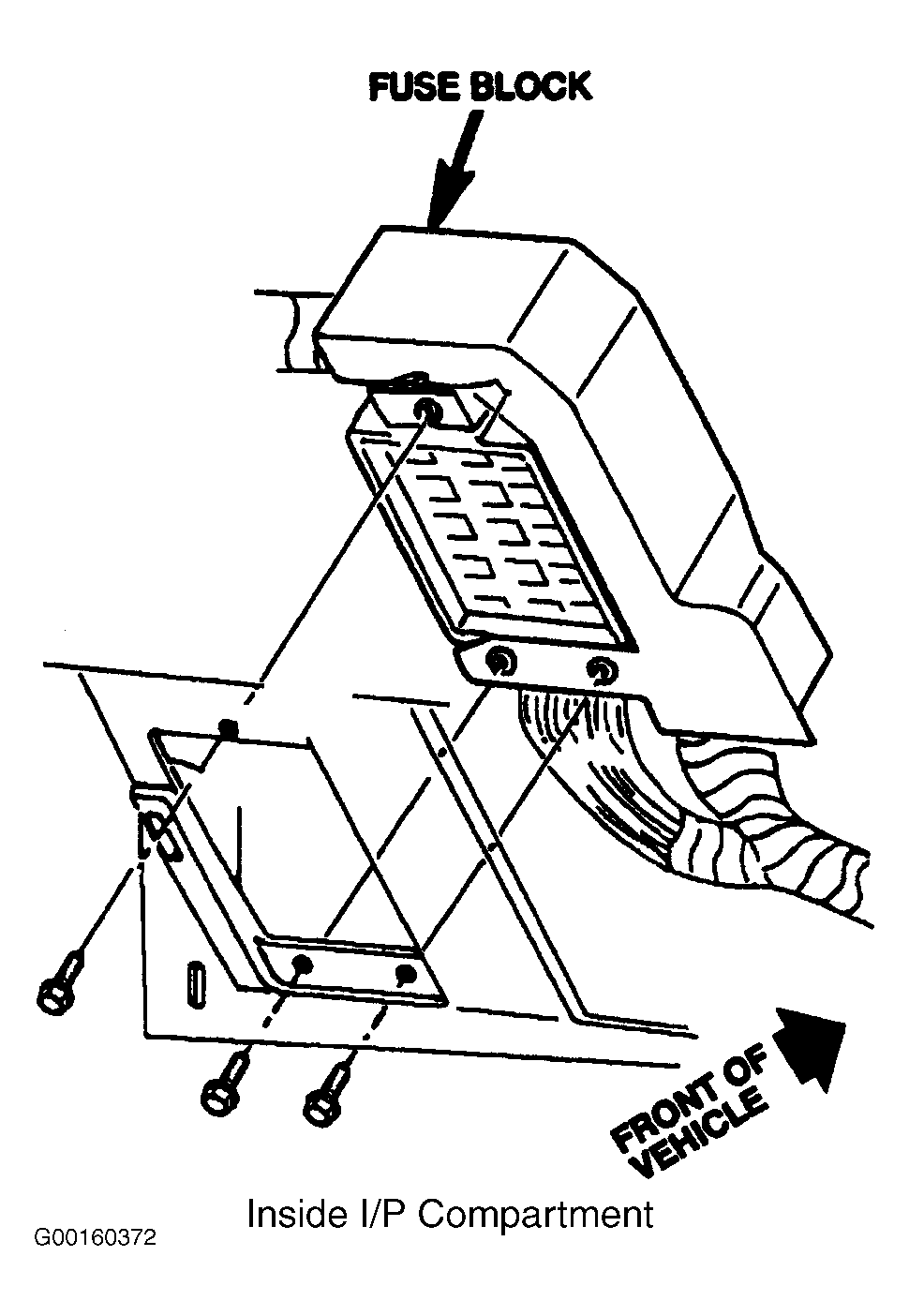

| Fuse Block | Behind Instrument Panel Compartment Door. See Fig 4 |

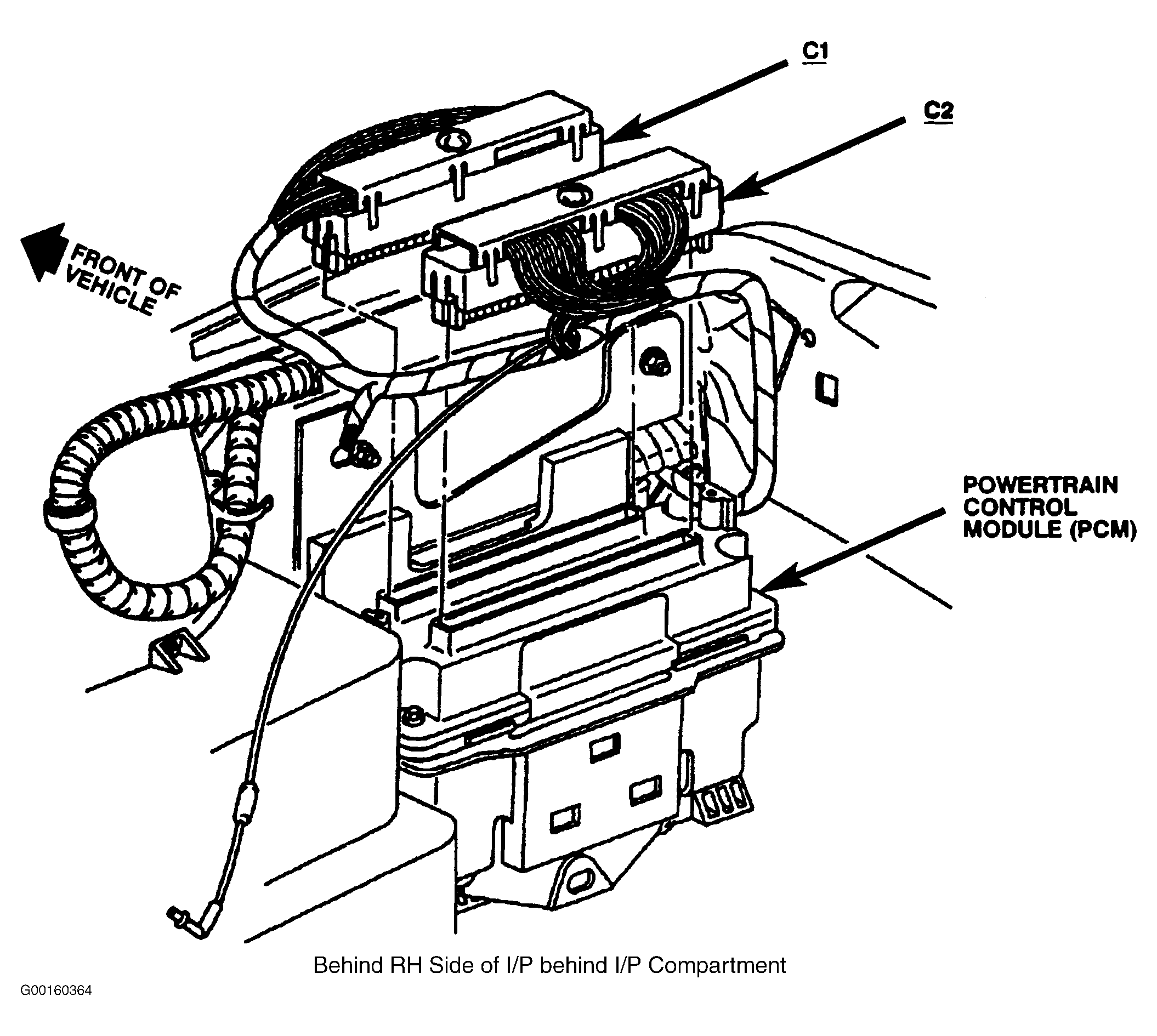

| Powertrain Control Module (PCM) | Below Passenger Side Of Instrument Panel, Behind Convenience Center. See Fig 5 |

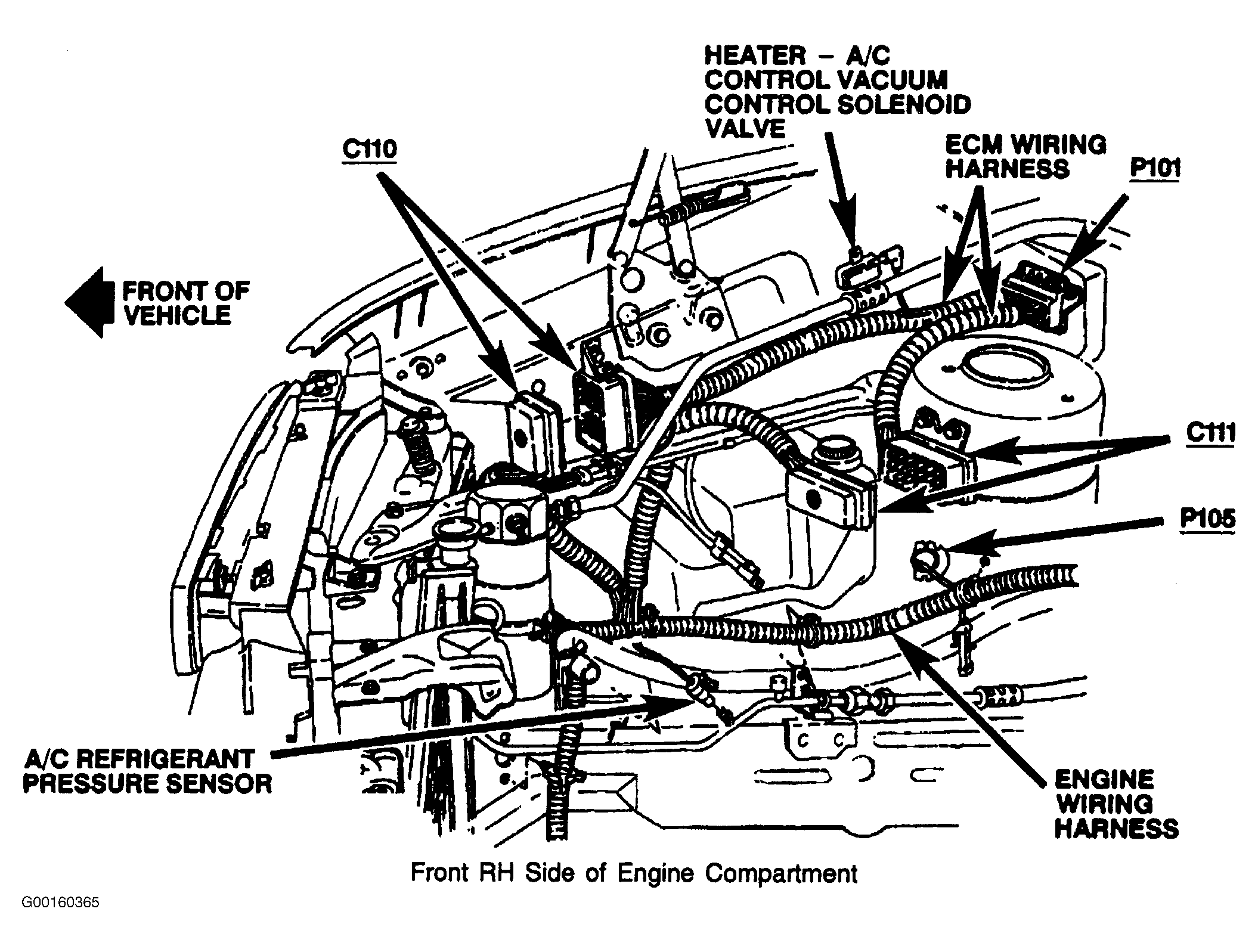

| C110 (30 Terminals) | Engine Harness To PCM Pass-through Harness, Engine Compartment On Passenger Side Inner Fender. See Fig 6 |
| C210A (15 Terminals) | PCM Pass-through Harness To Instrument Panel Harness, Behind Instrument Panel Compartment. |
| C210B (8 Terminals) | PCM Pass-through Harness To Instrument Panel Harness, Behind Instrument Panel Compartment. |
| C210C (7 Terminals) | PCM Pass-through Harness To Instrument Panel Harness, Behind Instrument Panel Compartment. |
| C215 (10 Terminals) | Instrument Panel Harness To EBTCM Harness. |
| C219 (4 Terminals) | Instrument Panel Harness To Steering Column Harness. |

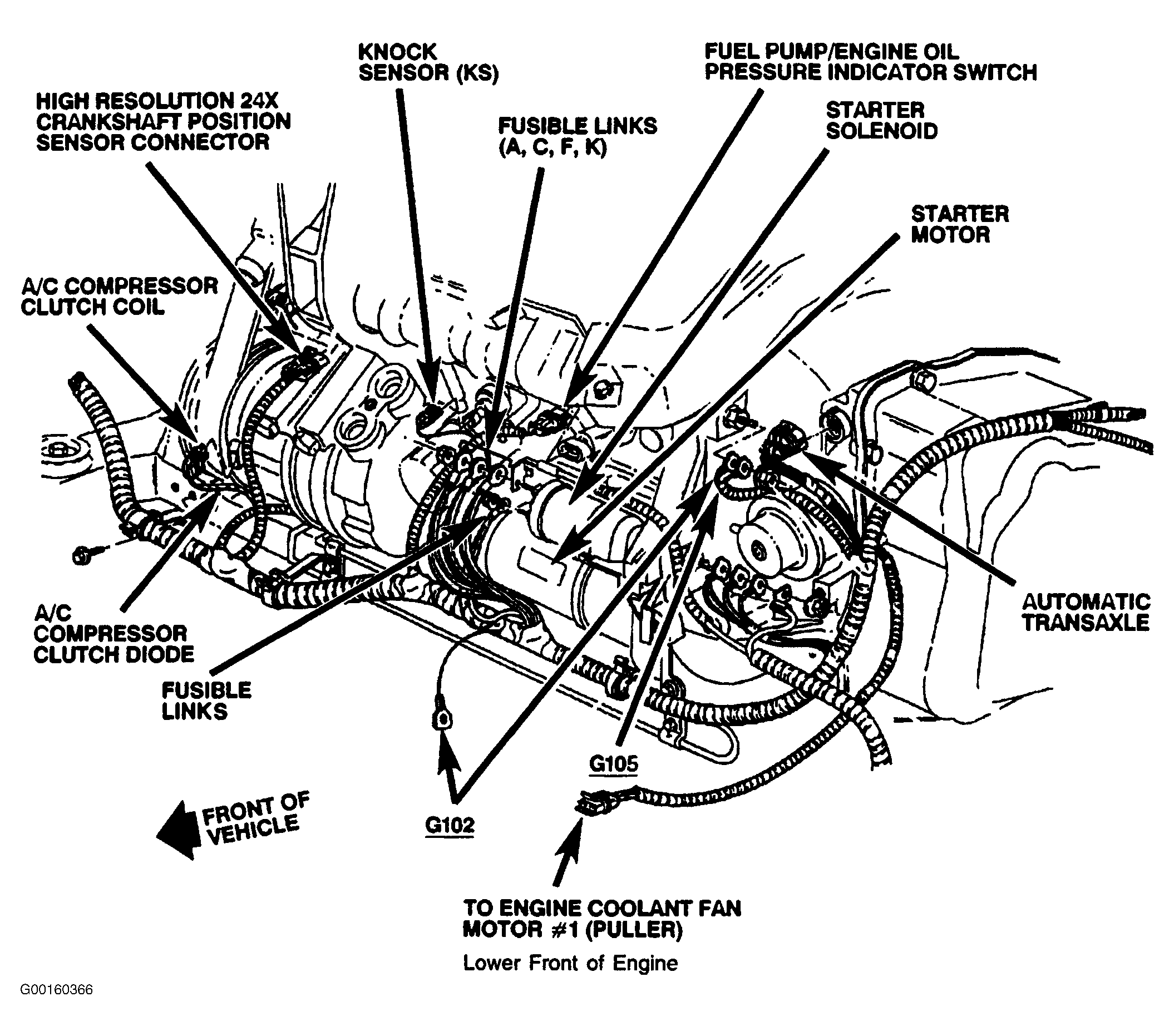

| G105 (VIN L) | Rear Passenger Side Of Engine, Below Electronic Ignition Module. See Fig 7 |
| P101 | Rear Passenger Side Of Engine Compartment, Mounted To Dash Panel. See Fig 6 |
| S103 (VIN D) | Engine Harness, Near A/C Compressor Relay Connector Breakout. |
| S103 (VIN L) | Engine Harness, Near Fuel Pump Relay Connector Breakout. |
| S105 (VIN L) | PCM Pass-through Harness, Forward Of Water Control Solenoid Connector Breakout. |
| S212 | EBTCM Harness, Near Instrument Cluster Connector Breakout. |
| S216 | Instrument Panel Harness, Near A/C Compressor Relay Connector Breakout Instrument Panel. |
| S238 | Instrument Panel Harness, Near A/C Compressor Relay Connector Breakout. |
| S241 | Instrument Panel Harness, Near A/C Compressor Relay Connector Breakout. |
