Low-Reverse Clutch
NOTE:
Parking pawl may require removal to access low-reverse clutch.
- Remove low-reverse support-to-case retaining snap ring. Remove output shaft support fixture. See Figure . Push up on output shaft to loosen low-reverse clutch support. Remove support retainer spring from low-reverse support. Remove low-reverse support assembly and reaction carrier assembly (planetary). See Figure .
- Remove low-reverse clutch plates. Note locations of components. Remove internal reaction gear and thrust bearing. Remove internal reaction gear support-to-case thrust bearing. Remove output shaft.

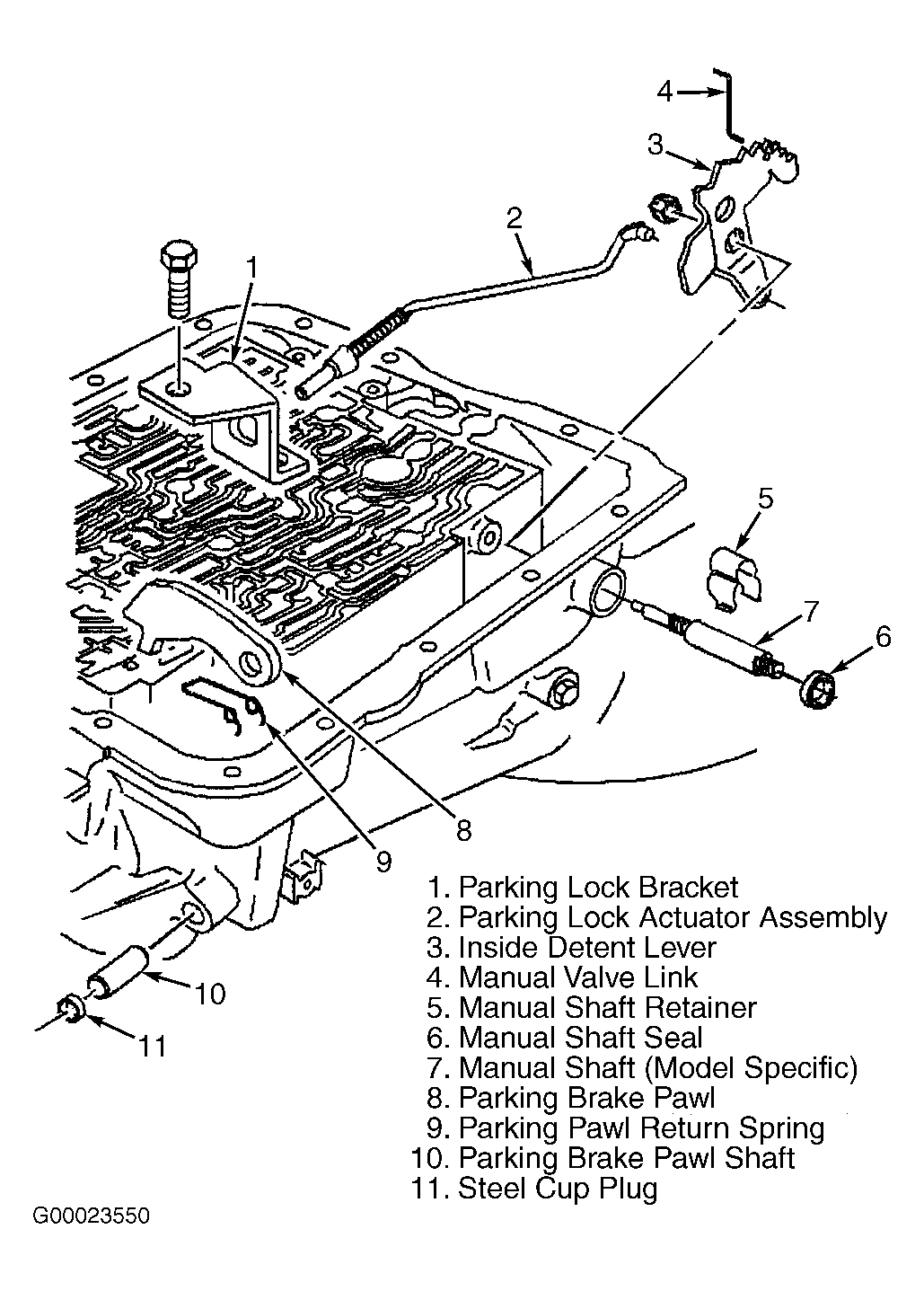

- Remove parking lock bracket retaining bolts. Remove lock bracket. Using screw extractor, remove shaft plug. Remove parking pawl shaft, parking pawl and return spring if necessary. See Figure .
- Using Clutch Spring Compressor (J-23327), compress low reverse clutch spring retainer. Remove spring retaining ring and low-reverse spring assembly. Remove low-reverse clutch piston by applying air pressure in case apply passage. See Fig 1 .
