Rear Axle Disassembled Views
WARNING: This page is about a different car, the 2004 Chevrolet Corvette. However, it is still accessible from the selected car via links, so may be relevant.

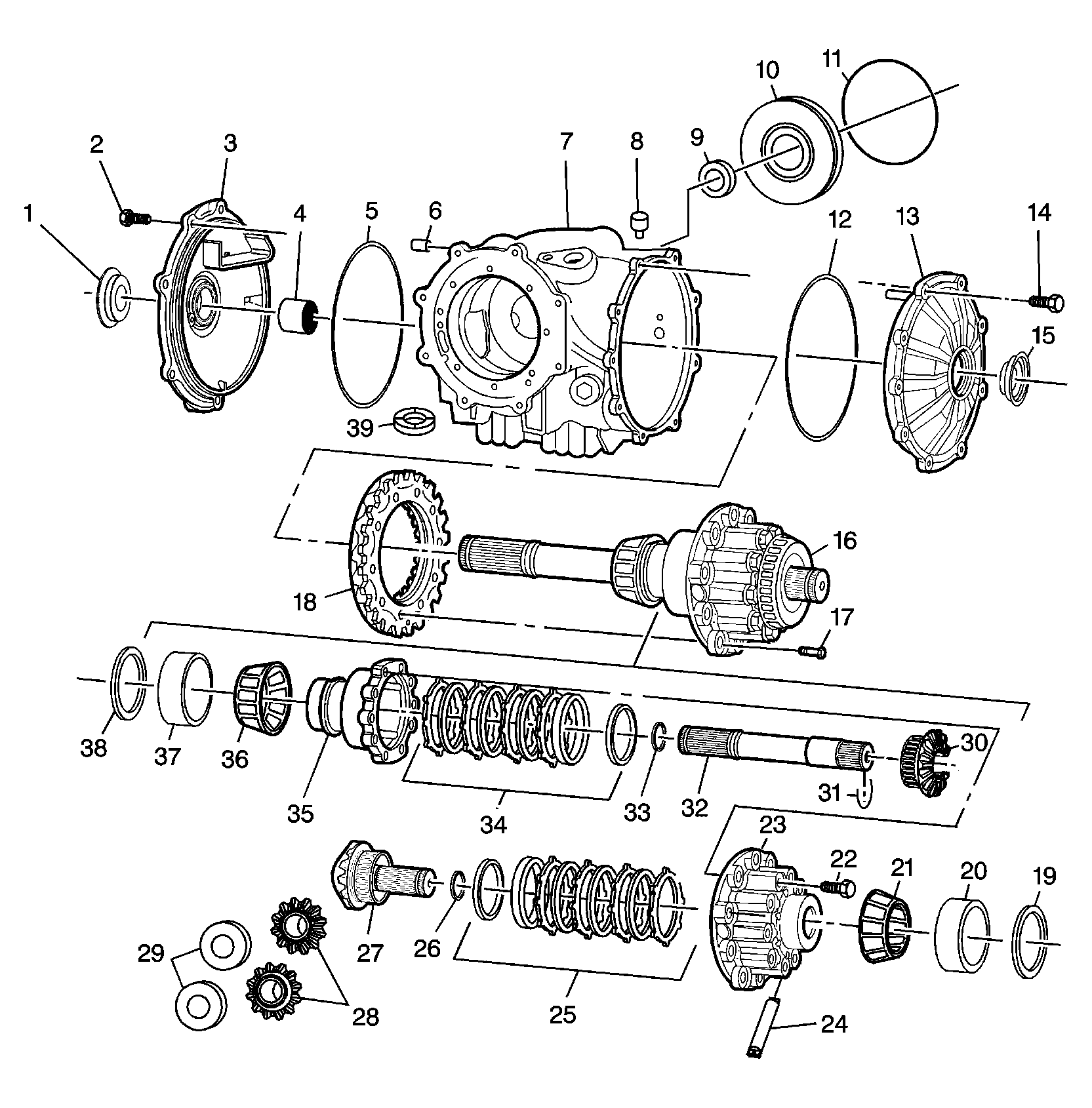

Courtesy of GENERAL MOTORS CORP.
| Callout |
Component Name |
| 1 |
Output Shaft Oil Seal - Left |
| 2 |
Bolt |
| 3 |
Cover - Left |
| 4 |
Bearing |
| 5 |
O-ring |
| 6 |
Dowel |
| 7 |
Carrier |
| 8 |
Vent |
| 9 |
Oil Seal - Automatic Transmission Only |
| 10 |
Cover - Automatic Transmission Only |
| 11 |
O-ring - Automatic Transmission Only |
| 12 |
O-ring |
| 13 |
Cover - Right |
| 14 |
Bolt |
| 15 |
Output Shaft Oil Seal - Right |
| 16 |
Differential Case Assembly |
| 17 |
Bolt |
| 18 |
Ring Gear |
| 19 |
Shim(s) |
| 20 |
Race |
| 21 |
Bearing |
| 22 |
Bolt |
| 23 |
Differential Case - Right |
| 24 |
Cross Pin |
| 25 |
Clutch Pack - Right |
| 26 |
C-Clip |
| 27 |
Gear and Output Shaft - Right |
| 28 |
Side Gears |
| 29 |
Side Gear Washers |
| 30 |
Gear - Left |
| 31 |
C-Clip |
| 32 |
Output Shaft - Left |
| 33 |
C-Clip |
| 34 |
Clutch Pack - Left |
| 35 |
Differential Case - Left |
| 36 |
Bearing |
| 37 |
Race |
| 38 |
Shim(s) |
| 39 |
Magnet |

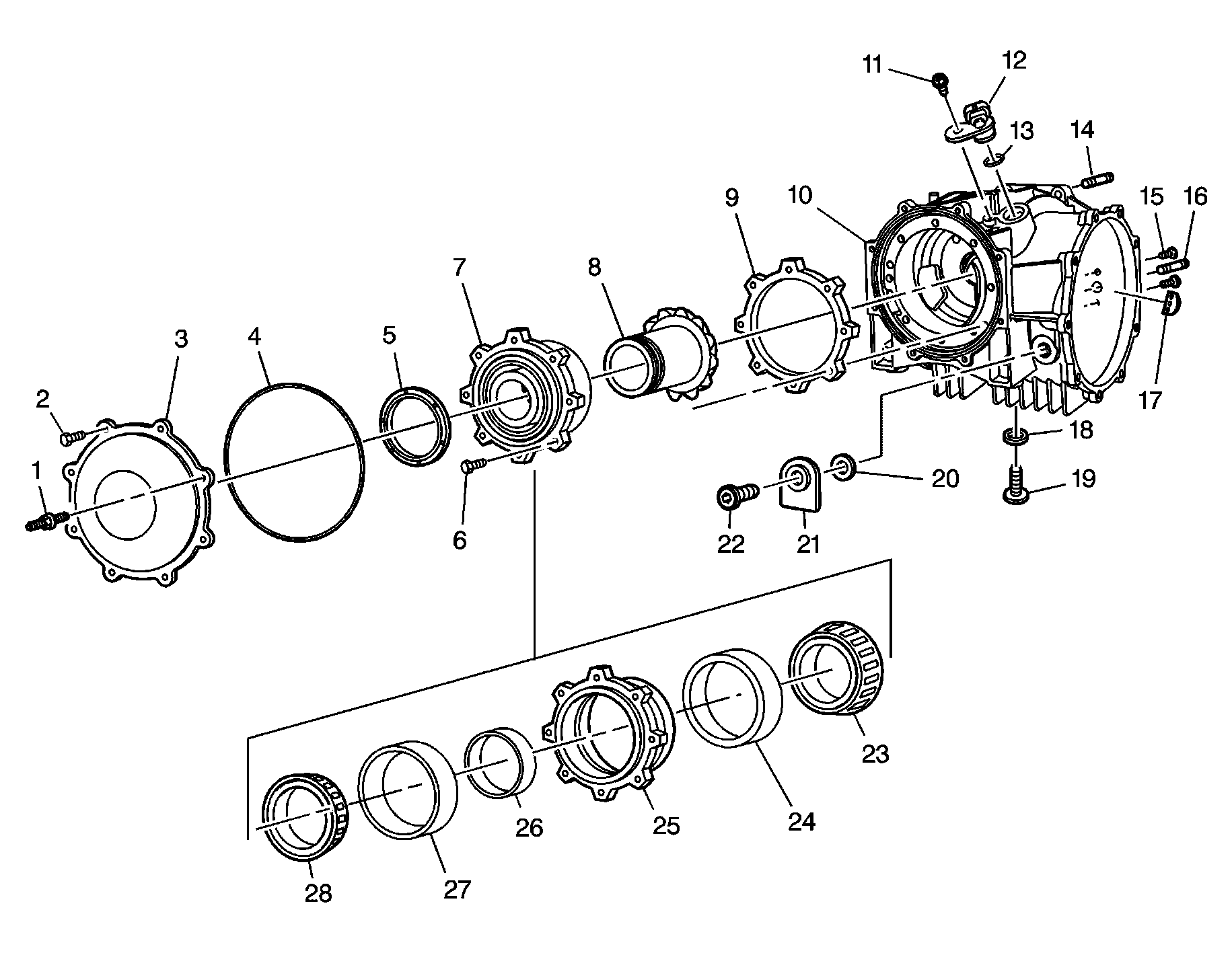

Courtesy of GENERAL MOTORS CORP.
| Callout |
Component Name |
| 1 |
Stud |
| 2 |
Bolt |
| 3 |
Cover - Rear |
| 4 |
O-Ring |
| 5 |
Nut |
| 6 |
Bolt |
| 7 |
Pinion Housing/Cage - with Bearings and Spacer |
| 8 |
Pinion |
| 9 |
Shims |
| 10 |
Carrier |
| 11 |
Bolt |
| 12 |
Vehicle Speed Sensor |
| 13 |
O-Ring |
| 14 |
Transmission Stud - Cover |
| 15 |
Bolt |
| 16 |
Transmission Stud - Case |
| 17 |
Adapter |
| 18 |
Washer |
| 19 |
Drain Plug |
| 20 |
Washer |
| 21 |
Lubricant Fill Tag |
| 22 |
Fill Plug |
| 23 |
Bearing |
| 24 |
Race |
| 25 |
Pinion Housing/Cage |
| 26 |
Spacer |
| 27 |
Race |
| 28 |
Bearing |
